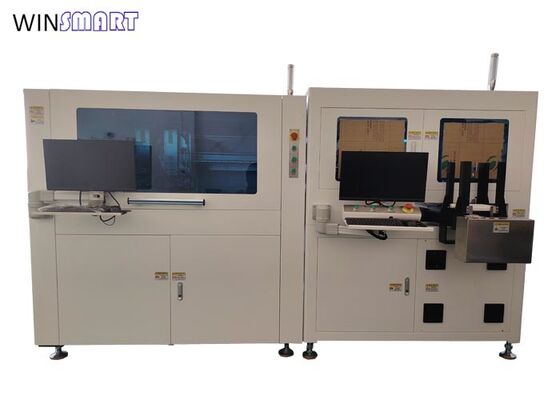

Full Automatic PCB Depaneling Router Machine mit 450x400mm Tray Größe und ±0.05mm Schneidgenauigkeit

Markenname:	Winsmart
Modellnummer:	SMTIRX
MOQ:	1 Satz
Preis:	USD20000-80000
Verpackungsdetails:	Sperrholzkiste
Zahlungsbedingungen:	T/T, L/C, Western Union

Detailinformationen

Produktbeschreibung

Detailinformationen

Herkunftsort:

China

Zertifizierung:

Farbe:

PCB-Material:

FR4, Aluminium

PCB-Dicke:

0,8-3,0 mm

Vorrichtung:

individuell angepasst

Präzision beim Schneiden:

±0,05 mm

Maximale PCB -Größe:

350 x 350 mm

Anwendung:

Prägegelenke PWB-Trennung

Produktname:

Vollautomatische PCB-Depaneling-Lösung

Versorgungsmaterial-Fähigkeit:

100 Sätze/Monat

Hervorheben:

Vollautomatische PCB-Depaneling-Fräsmaschine

450 x 400 mm große PCB-Depanelisierungsausrüstung

±0

Produktbeschreibung

Voll automatische PCB-Abschließung und PCBA-Tray-Destacker/Stacker-Lösung 450x400mm

Die vollautomatische PCB-Abschließung und PCBA-Tray-Destacker/Stacker-Lösung ist ein integriertes Automatisierungssystem, das zur Vereinfachung der PCB-Herstellungsprozesse entwickelt wurde.Diese umfassende Lösung kombiniert die automatische PCB-Abfertigung mit automatisierten Tray-Management-Funktionen (Entkoppeln/Aufstapeln), die maximale Traygröße von 450x400 mm verarbeiten.

Ideal für PCB-Herstellungsumgebungen mit hohem Durchsatz, verbessert dieses System die Effizienz des Arbeitsflusses von den Abbauarbeiten bis hin zum organisierten Tray-Management,erhebliche Verringerung der manuellen Arbeitskräfte in der Elektronikproduktion, der Automobilindustrie und der Telekommunikationsbranche.

Wesentliche Merkmale

Vollautomatischer Betrieb für die Produktion in großen Mengen
PC- und CCD-Vision für eine präzise Schneidgenauigkeit
Programmierung mit Kompensation und integrierter Staubsammlung
System für das Bodenschneiden und Staubsauger für saubere PCB-Oberflächen und Werkstattumgebung
Flexible Konstruktion, die sich an verschiedene Produkttypen anpassen lässt, mit individuellen Modellen
Automatische Ladung einzelner PCBA nach dem Entfernen auf einem Tablett
AGV-kompatibles Tray-Handling-System
Integration eines Barcode-Scanners
MES-Verbindungsunterstützung für die intelligente Fabrikintegration

Technische Spezifikation

Haupteinheit für die Abplatzierung - Modell SMTIRX

Spezifikation	Einzelheiten
Maschinengröße	Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der in Anhang I der Verordnung (EG) Nr. 715/2009 aufgeführten Anforderungen ist der Hersteller zu informieren, ob die in Anhang I der Verordnung (EG) Nr. 715/2009 aufgeführten Anforderungen erfüllt sind.
Maschinengewicht	Ungefähr 800 kg
Maximale PCB-Größe	350x350mm (auf maßgeschneiderte Weise), Doppeltische
PCB-Dicke	0.4-6 mm
Übertragungshöhe	900 ± 50 mm
Übertragungsrichtung	Links → Rechts oder rechts → Links
Transportgeschwindigkeit	1500 mm/s
Fütterungsmodus	Abschnittstyp der Transportleitbahn
Anpassung der Schienenbreite	Handbuch
Kommunikationssignal	SMEMA
PCB-Positionierung	Position der Einrichtungen
Auswahlsystem	Vakuum, 40-60 Düsen
Schneidspindel	80000 Rpm/min (Standard)
Kältetyp	Selbstkühlung
Automatischer Werkzeugwechsel	Handbuch
Brechen des Messers	- Ja, das ist es.
Schnittgenauigkeit	± 0,05 mm
Routing-Bit	0.8-3.0 Durchmesser, gerade Drehung
Wiederholungsgenauigkeit	±0,02 mm
Koordinierte Bewegungsgeschwindigkeit	1000 mm/s
Auslademodus	ESD-Gürtel
Werkzeugerkennung	- Ja, das ist es.
Prozedurprogrammierung	Gerber Drawing Import/Editing Programm durch Visual
Luftversorgung	5 bis 8 kg/cm2
Stromversorgung	Wechselstrom 220 V, 50/60 Hz, 3 kW

Tray-Handling-Einheit - Modell SMTDS-350

Spezifikation	Einzelheiten
Stromversorgung	AC220V 50Hz/3KW
Luftversorgung	0.6MPa
Ausrichtung	L→R
Gewicht	≈1200 kg
Anpassung der Schienenbreite	Auto
Kommunikation	SMEMA
Traygröße	maximal 400x450 mm
Aufbewahrungshöhe des Trays	500 mm
Bewegungsgeschwindigkeit des Trays	1000 mm/s
Betriebssystem	WIN10
PCB-Positionierung	Einrichtung
Zählfunktion	Unterstützung
Geheime Lagerung	OK, NG, leere Ablage.
MES	- Ja, das ist es.
Kontrolle	PC für die Industrie
Betriebsmodus	Mensch-Maschine-Schnittstelle
PCB-Transportmodus	Koordinatensystemtransport + Vakuumsaugbecher
Betriebsberechtigungen	3 Stufen
Aufbewahrungsmenge im Tray	10
Kamera	- Ja, das ist es.
AGV-Verbindung	Unterstützung
NG Urteil	Unterstützung

Industrieanwendungen

Dieses automatisierte Dameneling-System wird in der gesamten elektronischen Produkteherstellung eingesetzt.Traditionelle manuelle Dehnungsmethoden erzeugen erhebliche Belastungen, die sich negativ auf die Produktqualität auswirkenDas inline-Router-System verfügt über eine Lade- und Entladeintegration für ATE-Prüflinien, einen Hochgeschwindigkeitsspindelbetrieb,PCBA-Lösung mit geringer Spannung, und sorgt für Präzision und Sauberkeit für Produktionsumgebungen mit hohem Volumen.

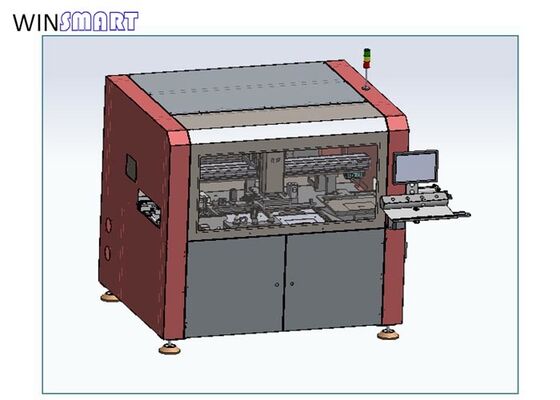

Layout der Lösung

Einführung in den Gesamtmechanismus der Lösung
