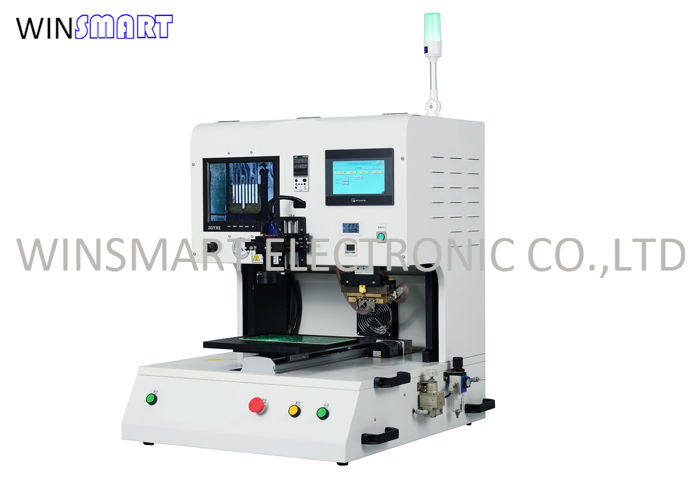

3-Achsen-Hot-Bar-Lötmaschine ermöglicht X-Y-Bewegung während des Lötens

Hot-Bar-Lötmaschine Beschreibung:

Die Hot-Bar-Lötmaschine ist ein Präzisionsschweißgerät, das auf der Impulserwärmungstechnologie basiert und durch kurzzeitigen und hochfrequenten Impulsstrom oder Energieausstoß präzises Temperaturregelungs-Schweißen erreicht, insbesondere geeignet für Schweißanforderungen von temperaturempfindlichen oder Mikrokomponenten. Impulsschweißmaschinen sind mit ihren präzisen und schadensarmen Eigenschaften zu einem wichtigen Werkzeug für die High-End-Elektronikfertigung und die Produktion miniaturisierter Geräte geworden, insbesondere in Szenarien, die hohe Zuverlässigkeit und minimale thermische Auswirkungen erfordern und nicht ersetzt werden können.

Hot-Bar-Lötmaschine Funktionen:

1. Unabhängige Steuerung der X-, Y- und Z-Achsen.
   • Ermöglicht eine genaue Ausrichtung und Positionierung von Lötkopf und Komponenten.
   • Ideal für komplexe oder Mehrpunkt-Lötaufgaben.

2. Verwendet ein thermisch gesteuertes Heizelement (Thermode), um die Wärme direkt auf die Verbindung aufzubringen.
   • Geeignet für Flex-to-PCB-, FFC/FPC-to-PCB- und Draht-zu-Pad-Verbindungen.

3. Einstellbare Löttemperatur (typischerweise 100°C–500°C).
   • Kontrollierter Anpressdruck gewährleistet eine ordnungsgemäße Verbindung.
   • Echtzeitüberwachung von Temperatur und Kraft.

Hot-Bar-Lötmaschine Merkmale:

1. Einzigartige Impulserwärmungstechnologie bietet die schnellste Erwärmung des Lötkopfes.

2. Programmierbare Löttemperatur, Aufheizrate und Zeitdauer für eine Vielzahl von Produkten.

3. Thermoelement ist in unmittelbarer Nähe der Arbeitsfläche & der Thermode fixiert und liefert so eine genaue Temperaturrückmeldung.

4. Geschlossener Regelkreis PID-Temperaturregelung mit deutlich sichtbarer LED-Anzeige.

5. Die Lötzeit kann programmiert werden und wird durch die Temperatur ausgelöst.

6. Schwimmende Thermode gewährleistet gleichmäßigen Druck und Wärmeübertragung zwischen dem Thermodenkopf und den zu verbindenden Teilen.

7. Programmierbarer Druckschalter mit LCD-Anzeige zur präzisen Kraftregelung.

8. CCD-Kamerasystem mit Vergrößerungslinse kann für die Feinrasterpositionierung nachgerüstet werden.

Hot-Bar-Lötmaschine Spezifikation:

Hot-Bar-Lötmaschine Anwendung:

Normalerweise können wir SMT + Reflow-Ofen nicht für Schweißgeräte verwenden. Ursprünglich konnten wir einen Konstanttemperatur-Lötkolben zum manuellen Löten verwenden, aber das manuelle Löten hat einige Mängel, wie z. B. inkonsistente Bedienungsfähigkeit, ungleichmäßige Bedienung, sogar Fehlschweißungen oder beschädigte Produkte. Der Impuls-Heißpresser unterscheidet sich vom Konstanttemperatur-Lötkolben. Der Impuls-Heißpresser kann die erforderliche Temperatur im Moment des Einschaltens erreichen. Sobald keine Spannung an beiden Enden des Presskopfes anliegt, kann die Luftkühlung schnell die Raumtemperatur erreichen, und der Presskopf ist flach, so dass die geschweißten Produkte das gleiche Aussehen, eine stabile Ausbeute und eine einfache Bedienung aufweisen.
