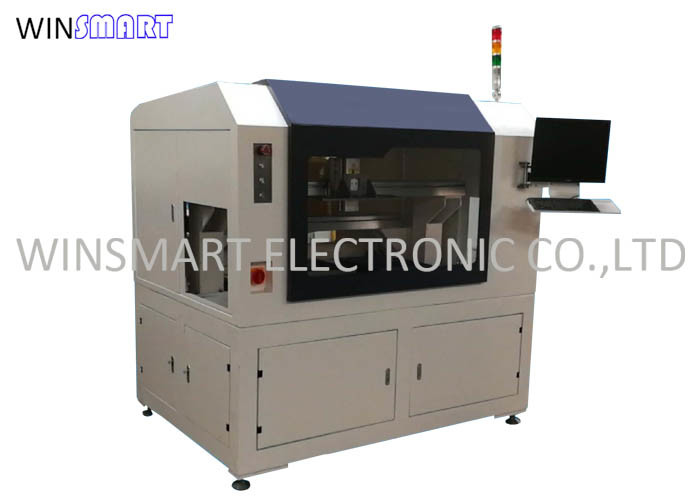

Maschine für die Verkleidung von PCB-Rädern mit doppelter Spindel und doppelter Tabelle Max. 100.000 U/min

Markenname:	Winsmart
Modellnummer:	SMTIR500
MOQ:	1 Satz
Preis:	USD20000-80000
Verpackungsdetails:	Gepäck aus Sperrholz
Zahlungsbedingungen:	T/T, L/C, Western Union

Detailinformationen

Produktbeschreibung

Detailinformationen

Herkunftsort:

aus China

Zertifizierung:

PCB-Zuführung:

PWB Entleerung:

Spindelgeschwindigkeit:

100,000RPM

PCB-Positionierung:

Kundenspezifische Befestigung

Arbeitstisch:

Spindelquantität:

Arbeitsbereich:

300x300mm, kann angepasst werden

Schneidegenauigkeit:

± 0,05 mm

Routing von Bit Dia:

00,8 bis 3,0 mm

Name:

Doppelspindel-PCB-Depannel-Router

Versorgungsmaterial-Fähigkeit:

100 Sätze/Monat

Hervorheben:

Maschine für die Abplatzierung von Routern mit doppelter Tischplatte

100 000 Umdrehungsstunden-PCB-Abschließmaschine

Inline-Router-Maschine PWBs Depaneling

Produktbeschreibung

Maschine für die Verkleidung von PCB-Rädern mit doppelter Spindel und doppelter Tabelle Max. 100.000 U/min

Bei der Verwendung von PCB-Routern mit doppelter Spindel

1.Die Ausrüstung XYZ-Achse und die Zuführsachse verwenden hochpräzise staubdichte Module mit einer Genauigkeit von ± 0,01 und einer guten Staubdichte

2Die Zuführungsstruktur setzt auf Magnetsaugen, die leicht zu wechseln sind und eine starke Universalität aufweisen.

3.Equipped with MARK point detection and automatic correction function. -Equippiert mit der Erkennung von Markenpunkten und der automatischen Korrekturfunktion

4.Schnelle und einfache Programmierung für den Produktwechsel

5.Kapaz zur Matrix- und Abkürzungsprogrammierung

6.Schnelle Bearbeitungsfunktionen zum Kopieren, Modifizieren und Gesamtverschiebung kompletter Programme

7.Unterstützung verschiedener Programme für 2 Arbeitstische

8Tests zur Lebensdauermanagement von Werkzeugen

9Funktion zur Optimierung des gesamten Weges

10.MES-Port und Roboterport für die Reserve

11.Schneiderschnitterkennung

12Optional Barcode-Scanner und automatische Werkzeugwechselfunktion

Spezifikation des PCB-Routers mit doppelter Spindel:

Kategorie	Beschreibung		Parameter
Anerkennungssystem	Automatische Markierungspunkte		Farbbildsuche und -lokalisierung
	Kamera		Importfarbkamera mit einer Auflösung von 0,008 mm/Pixel
	Größe der FOV		6*5 mm
	Beleuchtung		Kreisförmige Struktur, weiße Lichtquelle
	Bildverarbeitungsgeschwindigkeit		Bildschirmverarbeitungszeit < 300 ms/FOV
Mechanische Anlage	Antistatische Maßnahmen		ESD-Bürste
	PCB-Größe		300 x 450 mm
	Schneidegenauigkeit		± 0,05 mm
	Schneidgeschwindigkeit		0-200 mm/s
	PCB-Dicke		00,5-3,0 mm
	Inspektion von Werkzeugen		Werkzeug kaputt und Ersatzempfehlung
	Plattform XYZ	Fahrt	Servomotor, Bewegungsmodul, Präzisionsschraube und Führungsschiene
		Drehzahl der Spindel	Maximal 100 000 Drehzahlen pro Sekunde
		Wiederholbarkeit	± 0,01 mm
		Bewegungsgeschwindigkeit	1000 ms/s
Betriebssystem	Betriebssystem		Sieg 10
	Ermittlung		Funktion zur automatischen Erfassung des Starts
	AutoCut-Software	Merkmal	Verarbeitungsdaten können durch CCD erlernt werden
		Schnittstelle	Daten zur grafischen Produktion und Verarbeitung
	Das ist Mark.	Maximaler Kennzeichenpunkt	2 Punkte
		Erkennungsgeschwindigkeit	< 0,5 Sek/Marke
Steuerungssystem	PC		PC
	Anzeige		17 ̊ LCD
Andere	Gewicht		800 Kilo
	Stromversorgung		Wechselstrom 220 V, 50 Hz
	Luftversorgung		> 4,5 kg/cm3
	Geräusche		75 ± 5 dB (A)
	Farbe		Weiß

Bei der Verwendung von PCB-Routern mit zwei Spindeln sind folgende Parameter zu beachten:

1Arbeitstisch: zwei

2.PCB-Größe ((L*W*H(mm)): 50*50*0,3-300*300*3.0

3.Spindel: SycoTec 4033 AC-ESD, maximal 100000 Dreh/min.

4Durchmesser des Routing-Bits:0.8-3.0 mm

5.PCB-Ladung:Flachband

6.Schnittbahn: gerade Linie/Bogen/Kreis/L- oder U-Form/Quadrat

7.CCD-Positionierung: 5 Millionen Pixel

8.MES,Verbindung:API,Funktion: Prozessinspektion und Produkttransit

9.Konfigurieren Sie den statischen Eliminator.

10.Befindung eines gebrochenen Messers

11*Überwachung der Trennweite

12.Kennzeichnung: Kupfer, Zinnplattiert (koaxiale Lichtquelle)

13Sammlung: unabhängige Saugung, Bodensaugung als gesamte Plattformsaugung, um sicherzustellen, dass die Plattenoberfläche nach dem Schneiden staubfrei ist

14.Die Höhe der Unterseite der Ausrüstung über dem Boden beträgt ≥ 100 mm (untere Verkabelungsgraben)

15.Schnittgenauigkeit: ≤ ± 0,05 mm

16.Wiederholbarkeit: ≤ ± 0,01 mm

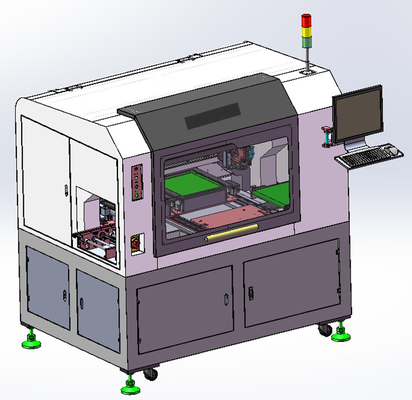

Dual Spindle Dual Table PCB Router Einzelheiten:

1Die Breite wird automatisch nach verschiedenen Brettern angepasst.

Maschine für die Verkleidung von PCB-Rädern mit doppelter Spindel und doppelter Tabelle Max. 100.000 U/min 0

2Die Y-Achsen-Institution verwendet hochpräzise vollständig geschlossene Module, eine doppelte Y-Achsenbewegung, eine gute Staubvermeidung und eine Genauigkeit von bis zu ± 0.02. Der Befestigungsmechanismus verfügt über eine vollautomatische Druckplattenfunktion, um zu verhindern, dass sich das Produkt während des Schneidens bewegt.

Maschine für die Verkleidung von PCB-Rädern mit doppelter Spindel und doppelter Tabelle Max. 100.000 U/min 1

3. Unabhängige Doppelspindel, die die Produktivität um das 1,5-fache verbessern als eine einzelne Spindel.

Maschine für die Verkleidung von PCB-Rädern mit doppelter Spindel und doppelter Tabelle Max. 100.000 U/min 2

4Diese PCB-Depanning-Router-Maschine ist mit einem industriellen Staubsauger ausgestattet.

Maschine für die Verkleidung von PCB-Rädern mit doppelter Spindel und doppelter Tabelle Max. 100.000 U/min 3

Zwei Spindel-Doppeltisch-PCB-Router Hauptzubehör:

Artikel 1	Beschreibung	Marke	Anmerkung
1	Servomotor und Treiber	Panasonic
2	Zylinder, Magnetventil	SMC, AirTAC, FESTO
3	Computer	PC für die Industrie
4	Fotoelektrische Schalter, Grenzschalter, Näherungsschalter	OMRONSICK
5	Schraubstange	TBIHIWINTHK
6	Das ist Rail.	HIWIN/PMITHK
7	Elektrische Komponenten wie Kontaktoren und Luftschalter	CHINT
8	Spindel	SycoTec
9	Reiniger	Staubsauger für Industriezwecke mit hoher Leistung
