Produktdetails:
|
Gebrauch: | Impulshitze | Farbe: | Weiß |
---|---|---|---|
Spannung: | 220 V/110 V | Temperatur-Genauigkeit: | ±5°C |
Thermodenkühlung: | Luft | Stromverbrauch: | 500 W |
Befestigungsmenge: | 2 | Produktbezeichnung: | Hot Bar Lötmaschine |
Markieren: | Flex-Rigid-PCB-Lötmaschine,220V-Hotbar-Lötmaschine,Maschine zum Heißlöten von PCBs |

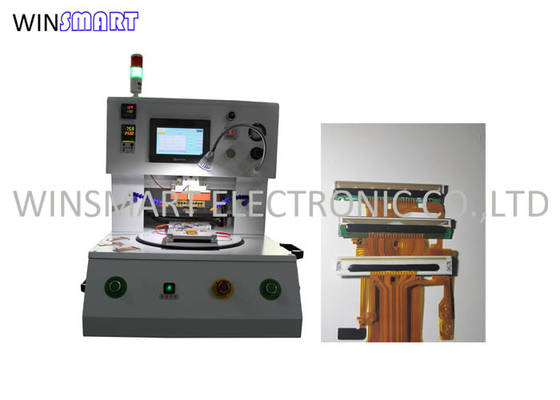

Pulshitztechnologie Heißbarrsoldermaschine für Flex-Rigid PCB
Einführung in die Pulshitze Hot Bar Lötmaschine:
Die Pulse Heat Technology Hot Bar Soldering Machine ist eine fortschrittliche Ausrüstung, die speziell für das Löt von flex-rigid PCBs entwickelt wurde.zusammen mit der Integration einer CCD-KameraDiese Maschine ist ideal für Anwendungen geeignet, bei denen eine hohe Genauigkeit und Konsistenz beim Lösen von flexistischen Leiterplatten erforderlich ist.
Impulshitze Hot Bar Lötmaschine Eigenschaften:
1. Pulshitztechnologie: Die Maschine nutzt die Pulshitztechnologie, die kontrollierte und präzise Wärmeimpulse an den Lötbereich liefert.Minimierung des Schadensrisikos an empfindlichen Flex-Rigid-PCB.
2. CCD-Kamera-Integration: Die Maschine ist mit einem CCD-Kamerasystem ausgestattet, das eine Echtzeitvisualisierung und Überwachung des Lötvorgangs ermöglicht.Die Kamera ermöglicht es den Bedienern, Komponenten genau auszurichten und die Qualität der Lötverbindungen zu überprüfen, um eine genaue und zuverlässige Lötung zu gewährleisten.
3. Programmierbare Parameter: Die Maschine bietet programmierbare Parameter für Temperatur, Pulsdauer, Druck und andere Lötparameter.Diese Funktion ermöglicht die Anpassung und Anpassung an verschiedene Lötanforderungen.
4Präzise Ausrichtung und Druckregelung: Die Maschine enthält Mechanismen zur präzisen Ausrichtung der Bauteile und zur kontrollierten Druckbelastung während des Lötens.Dies gewährleistet einen ordnungsgemäßen Kontakt zwischen dem flex-starren PCB und den Komponenten, wodurch zuverlässige Lötverbindungen entstehen.
5. Benutzerfreundliche Schnittstelle: Die Maschine verfügt über eine benutzerfreundliche Schnittstelle, die es den Bedienern ermöglicht, leicht Lötparameter einzustellen und anzupassen, den Lötprozess zu überwachen,und Zugang zu verschiedenen Funktionen und EinstellungenDie Schnittstelle verbessert die Benutzerfreundlichkeit und Effizienz.
Spezifikation der Maschine zum Heißlöten von Stangen:
Maschinengröße | 610 × 410 × 450 mm |
Arbeitsbereich | Maximal 150*150 mm |
Maschinengewicht | 62 Kilo |
Arbeitsluftdruck | 0.6-0.8Mpa |
Anzahl der Einrichtungen | 2 |
Größe des Thermodenkopfes | Maximal 40*3 mm |
Schweißpräzision | Abstand 0,2 mm |
Druckzeit | 1 ~ 99,9 s |
Temperatureinstellungen | RT Abweichung von ± 5 °C |
Schweißdruck | 1 bis 20 kg |
Temperatureinstellungen | Zwei. |
Arbeitsumfeld | 10-60°C, 40% bis 95% |
Stromversorgung | AC220V ± 10% 50HZ,2200W |
Ausrichtungsmodus | CCD + LCD-Monitor |
Fütterungsmodus | Handbuch |
Startmodus | Drücken Sie den Startknopf |
Drehplattform | Zylindersteuerung, Toleranz < 0,02 mm |
Vorteile der Hot Bar Lötmaschine:
1. Hohe Genauigkeit und Konsistenz: Die Pulshitztechnologie und die Integration der CCD-Kamera sorgen für eine präzise Ausrichtung, eine kontrollierte Wärmeübertragung und einheitliche Lötresultate.Dies führt zu hochwertigen Lötverbindungen und einer verbesserten allgemeinen Produktzuverlässigkeit.
2Schadensverhütung: Die Pulshitztechnologie der Maschine minimiert das Schadensrisiko an empfindlichen Flex-Rigid-PCBs, indem sie kontrollierte und lokalisierte Wärmeimpulse liefert.Es schützt die Komponenten und das PCB-Substrat vor übermäßiger Hitzebelastung.
3. Echtzeitüberwachung: Die integrierte CCD-Kamera bietet eine Echtzeitvisualisierung und Überwachung des Lötvorgangs. Dies ermöglicht den Bedienern, Probleme oder Defekte umgehend zu erkennen,Sicherstellung sofortiger Abhilfemaßnahmen und Verringerung der Chancen einer Nachbearbeitung.
4. Anpassbare Parameter: Die programmierbaren Parameter der Maschine bieten Flexibilität und Anpassungsfähigkeit an verschiedene Lötanforderungen.Druck, und andere Parameter, um optimale Lötresultate für verschiedene Flex-Rigid-PCB-Konstruktionen zu erzielen.
5Verbesserte Effizienz: Die benutzerfreundliche Schnittstelle der Maschine, präzise Ausrichtungmechanismen und fortschrittliche Löttechnologien tragen zu einer verbesserten Effizienz im Lötverfahren bei.Es verkürzt die Produktionszeit., minimiert Fehler und erhöht die Gesamtproduktivität.
6Qualitätssicherung: Die Integration von CCD-Kameraüberwachung und präziser Lötkontrolle gewährleistet eine gleichbleibende und zuverlässige Lötgewinnqualität.Dies führt zu einer verbesserten Produktqualität und verringert das Risiko von Schäden oder Problemen beim Löten.
Anwendungsbereich der Heißbarrsoldermaschine:
FFC-PCB-Lötung
Warmbarlötermaschine Thermode:
