Produktdetails:
|
| Gewährleistung: | 1 Jahr | CCD-System: | - Ja, das ist es. |
|---|---|---|---|
| Modus: | Inline | Max-Panel: | 300x300mm (könnte besonders angefertigt werden gemacht worden) |
| Blattleben: | 100.000mal | Blatt-Material: | SKH51 |
| Schnittgenauigkeit: | ±0,1 mm | Schneidewinkel: | 90° |
| Schnittlänge: | Anpassbar | Schnittmethode: | V-Cutting und Routing |
| Schnittgeschwindigkeit: | Hohe Geschwindigkeit | Schnittdicke: | 0.2-3.2mm |
| Schnitthöhe: | 2 bis 6 mm | Geräuschpegel: | ≤70dB |
| Stromversorgung: | 220V/50Hz | Produktbezeichnung: | Universelle PCB-Trennung |
| Markieren: | Universalmaschine für PCB-Trennmaschinen,CCD-PCB-Trennmaschine,CCD-PCB-Abschließmaschine für Router |
||

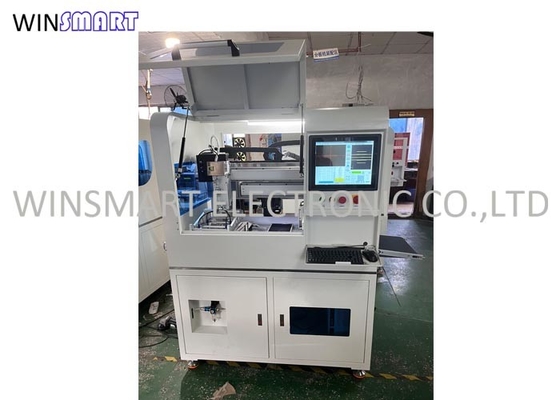

CCD-Vision Stressfreie universelle PCB-Trennung, sehr langlebig und einfach zu warten
Übersicht über die universelle PCB-Trennung:
Die Universal-PCB-Trennmaschine ist eine spezielle Ausrüstung, die für die belastungsfreie Trennung von PCBs mit Hilfe der CCD-Vision-Technologie entwickelt wurde.und präzise TrennfunktionenDie Maschine nutzt ein CCD-Kamerasystem, um die Konturen und Komponenten der Leiterplatte genau zu identifizieren und so eine minimale Belastung und Beschädigung während des Trennprozesses zu gewährleisten.
Universelle PCB-TrennungFunktionen:
Die Hauptfunktion des Multi Type PCB Depaneling Separators mit 2 Spindeln besteht darin, PCBs, insbesondere V-Schnitt- und Tab-Boards, zu trennen.
V-Schnitttrennung: Die Maschine verwendet eine der Spindeln, um die V-Schnitttrennung von PCBs durchzuführen.Es folgt den vordefinierten V-Schnittlinien auf den Brettern und trennt sie genau ohne Belastung oder Beschädigung.
Tab Board Separation: Die Maschine verwendet die andere Spindel, um Tab Boards zu trennen.
Anpassbarkeit: Die Maschine ermöglicht die Anpassung an spezifische PCB-Designs und Anforderungen. Sie kann leicht angepasst werden, um unterschiedliche Brettergrößen, Formen und Dicken anzupassen.
Universelle PCB-TrennungEigenschaften:
PCB-Positionierung und -Ausrichtung: Die Maschine verwendet das CCD-Kamerasystem, um die PCB zur Trennung genau zu positionieren und auszurichten.Es erfasst Bilder des PCB und identifiziert seine Konturen und Komponenten für eine präzise Ausrichtung.
CCD-Vision-geführte Trennung: Auf der Grundlage der erfassten Bilder analysiert die Software der Maschine und bestimmt den optimalen Trennweg.Es leitet das Schneidwerkzeug oder den Mechanismus, um dem vorgegebenen Weg zu folgen, um eine belastungsfreie Trennung zu gewährleisten.
Präzisionsschutz für Komponenten: Das CCD-Vision-System der Maschine erkennt und lokalisiert sensible Komponenten auf der Leiterplatte und vermeidet das Schneiden oder die Anwendung übermäßiger Kraft in der Nähe dieser Komponenten.Schutz vor Schäden während des Trennprozesses.
Universal-PCB-Trennungsspezifikation:
| Artikel | SMTID3 |
| Arbeitsbereich | Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten, sofern sie nicht in Anhang I der Verordnung (EU) Nr. 1308/2013 enthalten sind. |
| CCD | 540 |
| Spindel | Marke China |
| Schraubstange, Führungsschiene, Modul | Marke China |
| Servomotor | Panasonic |
| Elektrostatischer Eliminator | Die Ausrüstung ist in Form von |
| PC | Industrielle Qualität |
| Bewegungssteuerungskarte | PI9074 |
| Überwachung | 17 Zoll |
| Betriebssystem | Windows 10 |
| Drehzahl der Spindel | 40000 Dreh/min |
| Drehzahl XYZ | XY.800mm/s, Z.300mm/s |
| Schneidgeschwindigkeit | 0-80 mm/s |
| Schnittgenauigkeit | ± 0,05 mm |
| Gesamtleistung | 5 kW |
| Arbeitsplattform | Drehtabletten können in zwei Richtungen geschnitten werden |
| Spindelkühlsystem | Luftkühlung |
| Staubsaugerleistung | 3.5kw 380V,3-Phasen ((optional oberer und unterer Staubsauger) |
| Luftdruck | 00,5-0,7 MPa |
| Geräuschbegrenzung | < 80 dB |
| Sicherheitsvorrichtung | Sicherheitstür und Sensor |
| Betriebsmodus | Inline |
| PCB-Ladung | Verstellbarer Fütterungsförderer |
| Automatischer Fehlermess- und Wartungsmodus | Selbstdiagnostikfunktion, Echtzeit-Fehlerinformationsanzeige und intuitive Abfrage des Status jedes IO-Ports zur Fehlerbehebung |
| Technische Unterstützung und Ausbildung | Bereitstellung von Betriebs-, Programmierungs-, Hardware-Wartungs- und Schulungsdiensten |
| Sehsystem | CCD-System zur visuellen Positionierungskorrektur |
| Einstellbare Höhe | 50 bis 70 mm |
| Warnlicht | Dreifarbige Lampe |
| Arbeitsbereichsschutzdeckel | Blindschutzmodus der sechseckigen Tür |
| Abmessung | 1000(L) x1010(W) x1860(H) mm |
| Gewicht | Ungefähr 1000 kg. |
Vorsichtsmaßnahmen für den Betrieb der Universal-PCB-Trennung:
Zur Gewährleistung eines sicheren und effizienten Betriebs der CCD Vision Stressfreien Universal-PCB-Trennmaschine sind folgende Vorsichtsmaßnahmen zu treffen:
Richtige Kalibrierung: Das CCD-Kamerasystem muss regelmäßig kalibriert werden, um eine genaue Bildgebung und Ausrichtung zu gewährleisten.
Betriebsausbildung: Die Betreiber werden gründlich über den ordnungsgemäßen Betrieb der Maschine geschult, einschließlich des Be- und Entladens von PCBs, des Aufbaus von Schneidwegen und der Durchführung von Wartungsaufgaben.
PCB-Ausrichtung und Befestigung: Stellen Sie sicher, dass das PCB vor Beginn des Trennprozesses richtig ausgerichtet und fest befestigt ist.Dies verhindert Fehlausrichtung und mögliche Beschädigung der PCB oder Schneidwerkzeug.
Regelmäßige Wartung: Folgen Sie dem vom Hersteller empfohlenen Wartungsplan.und alle Probleme umgehend zu lösen, um eine optimale Leistung zu gewährleisten.
Sicherheitsmaßnahmen: Beim Bedien der Maschine müssen alle Sicherheitsrichtlinien und -protokolle eingehalten werden..
