Produktdetails:
|
| Garantie: | 1-jährig | Testbericht: | Zur Verfügung gestellt |
|---|---|---|---|
| Arbeitstakt: | 200*300mm (Doppeltabellen) | Bewegende Geschwindigkeit: | 500mm/s |
| Programmierungsbetrieb: | PC | Wiederholbare Präzision: | ±0.05mm |
| Achse: | Multi | Name: | Zugeführtes System SMTs |
| Markieren: | Tischplatten-zugeführtes System SMTs,Zugeführtes System PC Steuer-SMTs,Kleber-Zufuhr PWB-500mm/s |
||

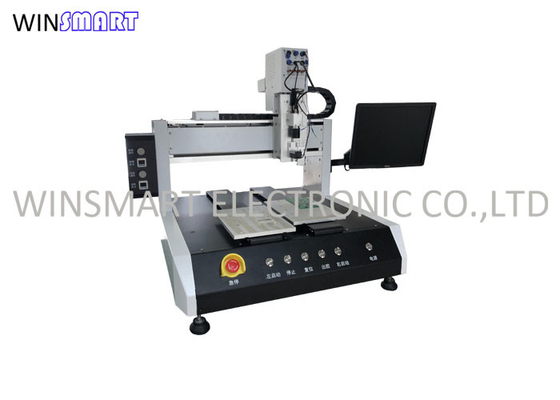

PC-Steuerung Desktop-SMT-Dosiersystem PCB-Herstellungs-Kleberspender
Anwendungsbereich des SMT-Dosiersystems:
Wärmeleitender Kleber, SMT-Bodenfüllung, Komponentenverpackung, Lotpaste, roter Kleber, UV-Kleber, schwarzer Kleber, Halbleiterverpackung, Waferfixierung usw
Merkmale des SMT-Dosiersystems:
1. Übernahme der Computersteuerung, des Windows-Betriebssystems, des Fehlertons und des Lichtalarms sowie der Menüanzeige
2. CCD-visuelles Positionierungssystem
3. Einführung von Servomotor und Spindelantrieb
4. Kann Folgendes tragen: pneumatisches Einspritzventil, piezoelektrisches Ventil, Schraubenventil, AB-Gummiventil usw
5. Das automatische Konstanttemperatursystem des Ventilkörpers sorgt für eine gleichmäßige Fließfähigkeit der Beschichtung
6. Optionales Laser-Höhenerkennungssystem, das die Höhe der Z-Achse nach der Verformung des Werkstücks automatisch kalibrieren kann
7. Optionales Werkstückheizsystem zur Verbesserung der Fließfähigkeit der Beschichtung beim Befüllen von unten
8. Optionales Präzisionswiegesystem, intelligente Steuerung und Erkennung der Dosiermenge, um eine gleichmäßige Dosierung zu gewährleisten
Spezifikation des SMT-Dosiersystems:
| Modell | SMTDR6 |
|
Arbeitsbereich X/Y/Z(mm) |
200*400, Doppeltische |
|
Tragfähigkeit Y-Achse/Z-Achse |
10kg/5kg |
|
Bewegungsgeschwindigkeit X&Y/Z (mm/s) |
0,1-800/500 |
| Auflösung | 0,01 mm/Achse |
| Wiederholbarkeit | ±0,01 mm/Achse |
| Programmkapazität | Keine Begrenzung |
| Datenspeichertyp | PC Windows 10 |
| Beschichtungskapazität | 30CC |
| Anzeige | LCD |
| Anzahl der Achsen | 4 |
| Programmiermethode | Visuelle Programmierung |
| Reinigungsgerät für Ventildüsen | Optional |
| Leistung | AC110V/220V |
| Arbeitstem. | 5-50℃ |
| Leistungsrate | 2,5 kW |
| Luftdruck | ≥ 0,65 MPa |
| Ventilmenge | 1 (Standard) |
| Arbeitsfeuchtigkeit | 20-90 % keine Kondensation |
|
Abmessungen (B*T*H)mm |
950*850*850 |
| Gewicht (kg) | 150 |
