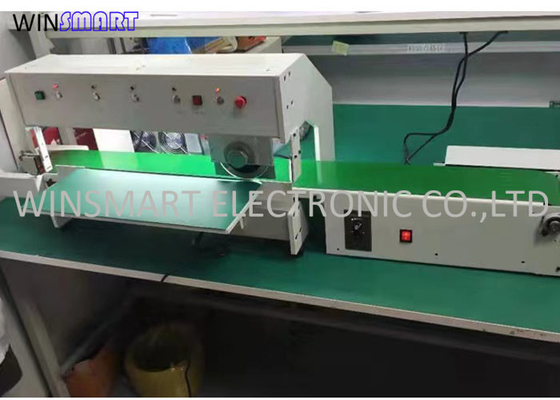

Selbst-ESD-Förderer V schnitt Maschine PWBs Depaneling für 1300mm Bretter

Automatische V-geschnittene PWB-Trennungs-Maschine mit ESD-Förderer

V-geschnittene PWB-Trennungs-Maschinen-Einleitung:

1. Abteilungsmodus-Anpassungsgriff

2. Leistungsmesser und Ursprung

3. Plattenreiseknopf

4. Hoch- langsamer Schalter

5. Notausknopf

6. Seitenplatte

7. Unteres Blatt

8. Obermesser

9. ObermesserHöhenverstellungsgriff

10. Oberer Blatthalter

11. Obermesserleitblech u. unteres Blattleitblech

12. Anhebender Justierkörper der Plattform

13. Sicherheitsleuchtevorhanggerät

V-geschnittene PWB-Trennungs-Maschinen-Beschreibung:

V-geschnittenes PWB-Trennzeichen wird auch PWB-Schneider genannt. Es nimmt einen neuen Typ linearer/Kreisschneiderentwurf an und schließt den Mikroscherbeanspruchungs-Ausschnittanschlag auf einmal ab. Der Schneider ist für den Schnitt von PWB mit V-Nut passend. Das Brett zieht nicht um, und das Schnittblatt bewegt sich vorwärts und zurück. Die Scherbeanspruchung wird verringert und das mögliche Qualitätsrisiko des Produktes wird verringert. Die Schneidemaschine wird vom Hochgeschwindigkeitsstahl hergestellt und kann wiederholt verwendet werden. Lassen Sie uns jetzt über den Druckeffekt von PWB-Schneider sprechen.

V-geschnittene PWB-Trennungs-Maschinen-Parameter:

1. Spannung: 220/110V, 50/60Hz

2. Energie: 250W

3. Oberleder motorisiertes Kreisblatt: Durchmesser 125mm; Einstellwinkel: 26-28 °

4. Untere lineare Klingenlänge: 400/600/900/1300mm

5. Trennungs-Länge: 0-100-200-300-400-1300mm

6. Externe Größe: entsprechend der Klingenlänge

7. Gewicht: entsprechend Klingenlänge

8. Paket: Holzetui

V-geschnittene PWB-Trennungs-Maschinen-Eigenschaften:

1. Das obere Rundmesser und das untere lineare Messer werden für die bewegende Art PWB-Schneidemaschine des Messers angenommen. Wenn das PWB-Brett auf das untere Messer gesetzt wird, wird der Schalter an getreten, und das obere Rundmesser bewegt sich horizontal auf den Satzball, d.h. wird das PC-Brett geschnitten und getrennt, fällt der Ausschnitt nicht herunter, und der Schnitt ist flach.

2. Der Kreisschneider kann geteilt werden, indem man geht, der den Druck vollständig verringern und die schweißende Stelle am Knacken und die Teile verhindern kann am Brechen.

3. Nachdem es gelötet hat schädigt das defekte PWB-Brett, das mehrfache Stücke anschließt, häufig den Stromkreis oder bricht die elektronischen Teile. Unter Verwendung dieser Maschine kann Schaden vermeiden und Arbeits-Leistungsfähigkeit und -qualität verbessern.

4. Die Maschine angetrieben durch einen Schrittmotor, der selbstsichernd und Feinschleifen und Positionierung sein kann, wenn er an angetrieben wird. Sie löst das Problem, dass die DC- und Wechselstrommotoren ihre Reisepunkte ändern, nachdem sie für einen bestimmten Zeitraum wegen der Trägheit bearbeitet haben.

5. Die V-geschnittene PWB-Schneidermaschine nimmt Infrarotlichtvorhangschalter für Sicherheitsschutz an. Wenn Hände oder Fremdkörper in der Messerbewegungsfläche sind, hört die Maschine auf, sofort zu arbeiten, um Hochgeschwindigkeits- und sicheren Betrieb der Maschine sicherzustellen.

6. Die Schnittgeschwindigkeit kann eingestellt werden, wie hoch oder niedrig. Die hohe Geschwindigkeit kann bis zu 200mm/s sein, und die Werkzeugreise kann an irgendeinem Vorwärtsendpunkt zusammen mit der Länge des PC-Brettes eingestellt werden.

7. Der unterere Teil des oberen Endes der Maschine wird mit einer Leuchtstofflampe ausgerüstet, um Arbeits zu verhindern Fehler im Spielplatz unter der Schattenumwelt.

8. Die oberen und untereren Messer der PWB-Schneidermaschine werden von importiertem Hochgeschwindigkeitsstahl hergestellt, der extrem dauerhaft ist und wiederholt grinded kann.

V-geschnittene PWB-Trennungs-Maschinen-Spezifikation:

V-geschnittene PWB-Trennungs-Maschinen-tägliche Wartung:

Während des Gebrauches der Maschine, sind die Wartungsarbeiten ziemlich einfach. Halten Sie die Maschine sauber, und malen Sie das Rostschutzfett auf den oberen und untereren Blättern regelmässig. Kennzeichnen Sie eine Person, die für die Betriebstechnik, um die Maschinenpräzision sicherzustellen verantwortlich ist. Verwenden Sie oder speichern Sie sie nicht unter hoher oder niedriger Temperatur
