Maschine Laser-PWBs Depaneling
>
Voller automatischer Schneider des UV-Laser-20W mit 400x400mm Marmorplattform

Voller automatischer Schneider des UV-Laser-20W mit 400x400mm Marmorplattform

Brand Name: Winsmart
Model Number: SMTL460
MOQ: 1 Satz
Packaging Details: Sperrholzkiste
Payment Terms: L/C, T/T, Western Union
Detail Information
Herkunftsort:
China
Zertifizierung:
CE
PWB-Stärke:
0.1-3mm
Laser:
20W UV
Garantie:
1-jährig
PWB-Material:
FPC und FR4
Arbeitsbereich:
400x400mm (Customizeable)
Name:
UV-Laser PWB-Schneidemaschine
Versorgungsmaterial-Fähigkeit:
100 Sätze pro Monat
Hervorheben:

Schneider des UV-Laser-20W

,

400x400mm Plattform-UV-Laser-Schneider

,

UV-Laser 20W PWB-Trennzeichen-Maschine

Product Description

Vollautomatischer 20-W-UV-Laserschneider mit 400 x 400 mm Marmorplattform



400x400mm Marmorplattform Vollautomatische UV-Laser-PCB-Schneidemaschine



Eigenschaften der UV-Laser-PCB-Schneidemaschine:

1. Es wird ein Hochleistungs-UV- / Grünlaser mit kleinem Laserfokussierpunkt und schmaler Kerbe verwendet.

2. Der Plattenschneideprozess muss sauber und staubfrei sein, um einen Stromkreisausfall zu vermeiden, der durch eine durch Abfall verursachte Leitung verursacht wird.

3. Die beklebte Leiterplatte kann direkt geteilt werden.Beim Schneiden gibt es keinen Kontakt und Stress.

4. Hochpräzise zweiachsige Arbeitsplattform, hohe Präzision und hohe Geschwindigkeit.

5. CCD kann zur automatischen Positionierung und Korrektur verwendet werden.

6. Die Verarbeitung wird automatisch durch Computersoftware gesteuert, und die Softwareschnittstelle gibt Echtzeit-Feedback, um den Verarbeitungsstatus in Echtzeit zu verstehen.



UV-Laser-PCB-Schneidemaschine Anwendbare Industrie:

Die UV-Laserschneidmaschine eignet sich zum Schneiden verschiedener Arten von PCB-Substraten, wie z.



UV-Laser-PCB-SchneidemaschineVor- und Nachteile:

Der größte Vorteil der Laser-Nuttrennmaschine ist die Schneideffizienz und der Schneideffekt.Die Schneide ist kohlen- und gratfrei.Und es hat eine Adsorptionsfunktion, die es staubfrei und rauchfrei macht.Der Laser verwendet ein berührungsloses Verarbeitungsverfahren mit geringer thermischer Auswirkung, ohne Beschädigung des Substrats oder des Substrats aktiver Geräte und ohne Stress.CCD-Positionierung und computergesteuertes automatisches Schneiden können auch automatisches Zuführen und Entladen realisieren.Maximieren Sie die Produktionseffizienz der Ausrüstung und sparen Sie Arbeitskosten.



Natürlich sind auch die Nachteile der Laser-Leiterplattentrennmaschine sehr offensichtlich, und der Preis ist teuer.Der letzte Preis der UV-Laser-PCB-Schneidemaschine von Top Silver Optoelectronics im September 2016 betrug 90000-150000 $ (je nach Zubehör und Laserleistung), was für die anfänglichen Investitionskosten sehr hoch ist.Gut ist allerdings, dass die aktuellen Leiterplatten-Lasertrennmaschinen von top silver optoelectronics in Raten bezahlt werden können, was auch die Anschaffungskosten drückt.



UV-Laser-PCB-Schneidemaschine Spezifikation:

Modell SMDL460
Arbeitsmodus Offline oder Inline
CCD-System Ja
Laser-Garantie 12 Monate
Maschinengarantie 12 Monate
PCB-Typ V-Schnitt und Tab
PCB-Material FR4 und Flex-Leiterplatte
Positionierung Vakuum für FPC und Halterung für PCB
Funktion zum Sammeln von PCB-Abfällen Ja
Kühlmodus Wasserkühlen
Leistung Wechselstrom 220V 3KW
Plattform Marmor
Arbeitsfeld 40mmх40mm
Scangeschwindigkeit 2500mm/s
Effektives Arbeitsfeld 400 mm x 400 mm (anpassbar)
Wiederholgenauigkeit des Arbeitstisches des Linearmotors ±1 μm
Laserquelle Optowave UV 15W@30KHz
Laserwellenlänge 355nm
Laser Q-switched diodengepumpter Festkörper-UV-Laser
Positioniergenauigkeit des Arbeitstisches des Linearmotors ±2 μm







Parameter der UV-Laser-PCB-Schneidemaschine:

1. Zustand: Neu

2. Nachgarantieservice: Wartungs- und Reparaturservice vor Ort, Online-Support, Ersatzteile, technischer Video-Support

3. Video-Ausgangskontrolle: Mitgeliefert

4. Maschinenprüfbericht: Zur Verfügung gestellt

5. Marketingtyp: Neues Produkt

6. Garantie auf Kernkomponenten: 1 Jahr

7. Kernkomponenten: Lager, Motor, Getriebe, Getriebe, Motor, SPS, Druckbehälter, Pumpe, Spindel

8. Ursprungsort: Guangdong, China

9. Markenname: Winsmart

10. Produktname: Laser PCB Separator Machine

11. Laserleistung: 15 W/20 W (Optional)

12. Genauigkeit der gesamten Maschine: ±20 μm

13. Positioniergenauigkeit: ±2 μm

14. Wiederholgenauigkeit: ±2 μm

15. Spannung/ Stromversorgung: Einphasig AC220V/3KW

16. Maschinengewicht: 2000 kg

17. Verarbeitungsgröße: 400 mm * 400 mm

18. Arbeitsmodus (offline): Manuelles Laden und Entladen, Inline ist verfügbar

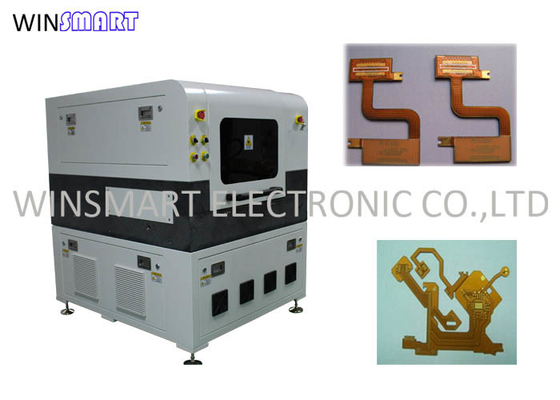

Voller automatischer Schneider des UV-Laser-20W mit 400x400mm Marmorplattform 0
