Brand Name: | Winsmart |
Model Number: | SMTPD2 |
MOQ: | 1 Satz |
Preis: | USD1-10000/set |
Packaging Details: | Sperrholzkiste |
Payment Terms: | L/C, T/T, Western Union |

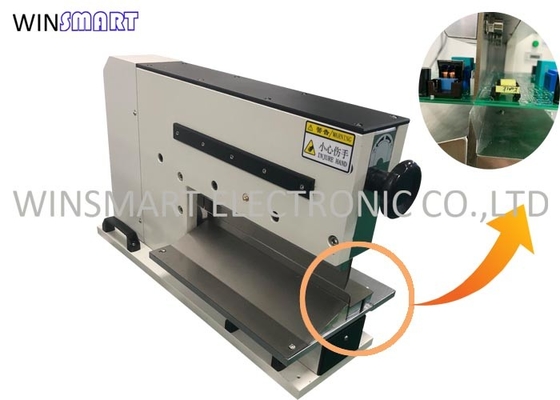

200 mm 600 mm Linear Blade PCB Board Cutter Maschine Fußpedalsteuerung
200–600 mm lineare Schneidemaschine mit Fußpedalsteuerung für Leiterplatten
Vorteile der Leiterplatten-Schneidemaschine:
Die Leiterplatten-Schneidemaschine verwendet die neueste pneumatische elektrische Leichtbaukonstruktion, um den Plattenschneidehub ohne Scherbeanspruchung auf einmal abzuschließen, besonders geeignet zum Schneiden von Präzisions-SMD oder dünnen Platten;Die Bogen- und Mikrorisse, die entstehen, wenn keine kreisförmige Messerplatte geschnitten wird.Das keilförmige Werkzeug wird zum linearen Plattenschneiden verwendet, um die Scherspannung zu minimieren, sodass die empfindlichen SMD-Bauteile und sogar Kondensatoren nicht beeinträchtigt werden können und das potenzielle Qualitätsrisiko des Produkts minimiert werden kann.
Merkmale der Leiterplatten-Schneidemaschine:
1. Es trennt alle Arten von V-Cut-Leiterplatten mit glatter Kante, einschließlich FR1-, FR4-, CEM1-, CEM3- und Aluminiumplatten.
2. Es erlaubt max. 70 mm Komponenten, die auf der Platine montiert sind.
3. Diese Maschine eignet sich auch für Kupferlampenplatten, Cob-Platten und andere V-Schnittplatten.
4. Weniger als 200 u Dehnungsschnittspannung zum Schutz der Komponenten.
5. Lineare Klingen könnten anpassbar sein.
6. PCB-Halterungen sind für einfacheres und schnelleres Schneiden erhältlich.
Funktionsprinzip der Leiterplatten-Schneidemaschine:
Die Maschine wird von einem umweltfreundlichen und freundlichen Zylinder angetrieben.
Der Bediener führt die Bretter durch V-Ritzlinien in die Klingen ein, und er/sie wird das Brett nicht falsch einziehen.
Dann drückt der Bediener das Fußpedal, 2 lineare Klingen schneiden die Leiterplatte wie eine Schere, um die Schnittbelastung zu verringern.
Spezifikation der Leiterplatten-Schneidemaschine:
Modell | SMTPD2 |
Maschinendimension | Je nach Klingenlänge |
Maximale Schnittlänge | 200-600mm |
PCB-Material | FR4, MCPCB, CEM, Kupferplatinen |
Luftdruck | 0,4–0,7 MPa |
PCB-Dicke | 0,3-3,5 mm |
Leistung | 110/220V |
Maschinengewicht | 130 kg / 100 kg / 80 kg |
Maschinenzustand | 100% neu |
Schneidgeschwindigkeit | Abhängig vom Betrieb |
Kontrollsystem | Fußpedal |
Stress abbauen | Weniger als 200 u Belastung |
Innovativ, auf dem neuesten Stand | Glatt ohne Grat |
Kundenspezifische Befestigung | Optional |
Garantie | 1 Jahr |
Paket | Holzkiste |
Schneidemaschine für Leiterplatten:
![]() |
