Präzision 0,02 mm PCB Depaneling Router Maschine Schnitt Tab und V-Schnitt Boards

Brand Name:	Winsmart
Model Number:	SMTID2
MOQ:	1 Satz
Preis:	USD20000-80000
Packaging Details:	Sperrholzkiste
Payment Terms:	T/T, L/C, Western Union

Detail Information

Product Description

Detail Information

Herkunftsort:

China

Zertifizierung:

Arbeitsweise:

mit einer Breite von mehr als 50 mm

Arbeitsplatz:

PCB-Zuführung:

Autobahn

Schneidegenauigkeit:

± 0,05 mm

PCB-Sammlung:

Individualisiert

PWB Entleerung:

Flachbandförderer oder Palettierer

Spindel:

PWB-Verbindung:

mit einer Breite von nicht mehr als 15 mm

Arbeitsbereich:

customizeable

Name:

Router PWBs Depaneling

Versorgungsmaterial-Fähigkeit:

100 Sätze/Monat

Hervorheben:

0.05mm PCB Depaneling Router Machine

05 mm PCB Depaneling Router Machine

220 V 50 Hz PCB Depaneling Machine

Product Description

Präzision 0,05 mm PCB Depaneling Router Maschine Schnitt Tab und V-Schnitt Boards

Einführung in die PCB-Depanneling-Router-Maschine:

Der PCB-Depanning-Router wird hauptsächlich für die Trennung von PCBA-Boards verwendet, die mit PCBA zusammengebaut wurden.

Dieser PCB-Router hat zwei Arbeitsspindeln, eine mit Sägeblatt-Schnitten, V-Schnitt-Boards, eine andere mit Fräsmaschine-Schnitten, Tab-Boards.

Und es hat eine Schneidgeschwindigkeit von 300 mm/s, um hohe Produktionskapazitäten zu erreichen.

Das Wichtigste ist, dass dieser Entpaneleiser die geringste Schneidbelastung aufweist, um die auf den Platten montierten Komponenten zu schützen.

Die Maschine verfügt über einen automatischen Fütterungsträger und einen ESD-Ausgangsförderer/eine maßgeschneiderte Entladungsanlage.

Es spart 5-6 Arbeiter für den Hersteller.

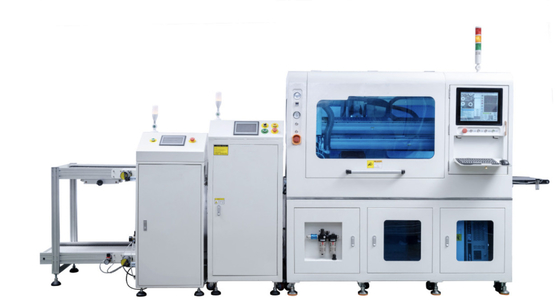

Präzision 0,02 mm PCB Depaneling Router Maschine Schnitt Tab und V-Schnitt Boards 0

Zwei Spindeln für V-CUT- und TAB-Boards

Präzision 0,02 mm PCB Depaneling Router Maschine Schnitt Tab und V-Schnitt Boards 1

Zwei Spindeln für Tab-Boards

PCB Depaneling Router Maschine Eigenschaften:

1. Die Ausrüstung XYZ-Achse und die Zufuhr-Achse verwenden hochpräzise staubdichte Module mit einer Genauigkeit von ± 0,01 und einer guten Staubdichte

2Die Zuführungsstruktur setzt auf Magnetsaugung, die leicht zu wechselnden Produkten und einer starken Universalität dient.

3. Ausgestattet mit MARK-Punkt-Erkennung und automatischer Korrekturfunktion

4. Schnelle und einfache Programmierung für den Produktwechsel

5. Fähig zur Matrix- und Abkürzungsprogrammierung

6. Schnelle Bearbeitungsfunktionen zum Kopieren, Modifizieren und Gesamtverschiebung vollständiger Programme

7. Unterstützt verschiedene Programme für 2 Arbeitstabellen

8. Tests zur Lebensdauermanagement von Werkzeugen

9. Funktion zur Optimierung des gesamten Weges

10. Reserve MES-Port und Roboter-Port

11Selbstdiagnose

12. Aufspürung von Trennern

13. Barcode-Scannen und MES-Schnittstellenfunktion

Vorteile der PCB-Depaneling-Router-Maschine:

1. Niedrige Schneidbelastung für V-Schnitt- und Tab PCBA-Depaneling.

2. PC- und CCD-Vision für präzise Programmierung und Bedienung.

3- Top-Staub-Sammelsystem für staubfreie Werkstatt.

4. Vollautomatischer Betriebsmodus für Produkte mit hohem Volumen.

5. ein verstellbares Fütterungsförderband und ein flaches Förderband für die separate PCB-Sammlung.

6Die Software ist freundlich.

Spezifikation der Maschine für das Abstellen von Leiterplatten:

Modellnummer	SMTID2
Maschinengröße	1800 ((L) x 1500 ((W) x 2200 ((H) mm
Spannung	220V/50Hz
Maximale PCB-Größe	300x300 mm (anpassbar)
PCB-Dicke	0.4-6 mm
Fütterungsmodus	Automatisch
PCB-Positionierung	Anpassung der Leuchten
Programmieren	Bildunterricht, Inline-Programmierung
Schneidspindel	20,000-100,000 Rpm/min
Kältetyp	Selbstkühlung
Modus der Staubansammlung	Top-Sammlung
Schneidgeschwindigkeit	1 bis 300 mm/s
Schnittgenauigkeit	±0,02 mm
Messer	0.8-3.0 Routing-Bits, Rechtsdrehung und Sägeblatt
Wiederholungsgenauigkeit	±0,02 mm
Steuerungssystem	PC für die Industrie
Spindel	Zusätzlich
Maschinenleistung	5 kW insgesamt, einschließlich Staubsauger mit 3 kW
Zustand der Maschine	100% neu
Gewährleistung	1 Jahr
Dienstleistungen nach dem Verkauf	24 Stunden Online-Support, Installation und Ausbildung im Ausland
Programmieren	Online, visuell
Automatische Kalibrierfunktion	Automatische Kalibrierung des Markierungspunktes
Bearbeitungsfunktion	Gerade Linie, Punkt, Bogen, Kreis
Achspositionsgenauigkeit	0.01 mm
Präzisionsschneiden	± 0,05 mm
Barcode-Scannen	Zusätzlich
Zählfunktion	- Ja, das ist es.

Zubehör für Routermaschinen zum Abstellen von Leiterplatten:

Artikel 1	Beschreibung	Marke	Anzahl	Anmerkung
1	PC für die Industrie	China	1
2	Spindel und Treiber	China	1
3	Kamera	China	1
4	Schraubstange, Führungsschiene	TBI, HIWIN, SHAC	1
5	Antragskarte	China	1	6 Achsen
6	System	Sieg 10	1
7	Servomotor	Panasonic	1
8	Sensor	OMRON	9
9	Pneumatische Komponenten	AirTAC	3
10	Staubsauger mit 3 PS	China	1
11	Modul	China	6	Klasse C5

Einzelheiten zur Maschine zur PCB-Abschließung:

Präzision 0,02 mm PCB Depaneling Router Maschine Schnitt Tab und V-Schnitt Boards 2

Doppeltische, Schubladen arbeiten die ganze Zeit für hohe Volumenproduktivität.

Präzision 0,02 mm PCB Depaneling Router Maschine Schnitt Tab und V-Schnitt Boards 3

Automatische Breiteneinstellung der PCB-Fütterungsschiene

Präzision 0,02 mm PCB Depaneling Router Maschine Schnitt Tab und V-Schnitt Boards 4

Automatische Werkzeugwechselfunktion, 5 Bit Speicher.

Präzision 0,02 mm PCB Depaneling Router Maschine Schnitt Tab und V-Schnitt Boards 5

SycoTec Spindel 4033 wird für Tab-Boards verwendet, maximal 100.000 U/min.

Präzision 0,02 mm PCB Depaneling Router Maschine Schnitt Tab und V-Schnitt Boards 6

ESD-Flachbandförderer für das automatische Entladen von PCB.

Anwendungen für PCB-Depaneling-Router-Maschinen:

PCB-Router-Maschinen sind in der Elektronikherstellung in allen Branchen, einschließlich Consumer Electronics, Automobil, Medizin, Luft- und Raumfahrt und Industrieautomation, unerlässlich.effizient, und Low-Stress-PCB-Defanierung, um hochwertige Produkte für moderne elektronische Anwendungen zu gewährleisten.

Gründe für die Wahl:

1Früh: Wir haben eine 20-jährige Erfahrung im Bereich der Automatisierung, mit ausgereiften Fällen von Hunderten von Kunden.

2Stabil: Die wichtigsten Komponenten der Ausrüstung werden importiert. Die Ausrüstung wiegt über 700 kg. Beherrschen Sie die reifste Produktionstechnologie in der Automatisierungsindustrie.

3Wir haben patentierte Technologien, die in der Automatisierungsindustrie zu einem Maßstab werden.

4Schnell: 1 Stunde Reaktion auf Kundenanfragen.

2 Stunden - eine Lösung.

3 Stunden - Ankunft am Standort, um den Kunden (< 100 km) bei der Fehlerbehebung innerhalb von 3 Stunden zu helfen.
