Produktdetails:
|
PCB-Typ: | Tab-Leiterplatte | PCB-Material: | FR4, Aluminium |
---|---|---|---|
PWB-Stärke: | 0,8-3,0 mm | Maschinenzustand: | 100% neu |
Befestigung: | 2 | Garantie: | 1-jährig |
Arbeitsbereich: | 350 x 400 mm | Produkt-Name: | Leiterplatten-Router |
Markieren: | Router der Leiterplatte-60000rpm,Router der Leiterplatte-3HP,Router der Staubsauganlage-MCPCB |

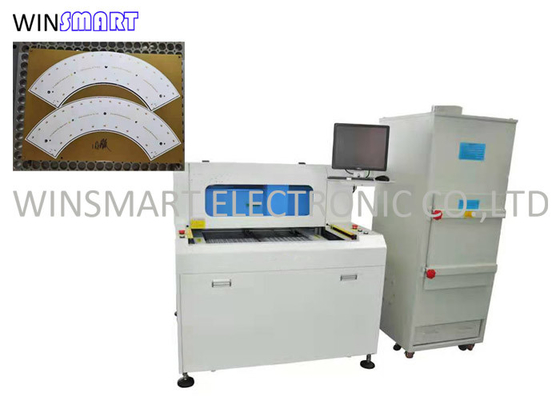

Leiterplatte-Router der Staubsauganlage-3HP für MCPCB
Leiterplatte-Router-Beschreibung:
1. Verbessern Sie Produktqualität, verringern Sie, Druck zu schneiden und Chipschaden während des Ausschnitts zu verhindern.
2. Eine Vielzahl des Schnitts von Wegen kann Geraden, die Bogen und Kreis schneiden und die Beschränkungen auf dem PWB-Entwurf groß verringern.
3. Die Operation der PWB-Schneiderwegewahlmaschine ist einfach und einfach, und das Modell kann geschaltet werden (zugeschaltetes Modell: programmieren Sie das schalten, Befestigungsschaltung)
4. Die automatische PWB-Routermaschine hat schnittfreudige Präzision. Die Genauigkeit kann ± 0.01mm erreichen, um verschiedene Schnittbedingungen zu erfüllen.
Leiterplatte-Router-Eigenschaften:
1. Verbessern Sie Produktqualität und verringern Sie Schrottrate.
2. Er wird mit hoher Pixelfarbe-CCD-Lupe, zusätzlicher Programmunterricht ausgerüstet und Aufbereitungsfunktionen, mit höherer Genauigkeit und die Simulation können in einem Schritt geändert werden. Industrieller LCD hat klares Bild und großen Betrachtenwinkel.
3. ausgerüstet mit unterrichtendem Handanhänger. Programmieren Sie das redigieren kann manuell getan werden oder unter Verwendung G-Codes importiert werden. Er hat die Funktionen des Imports, des Exports, der Kopienbrettreihe, Redigieren und Abänderung, um die Zeit und die Genauigkeit der Programmerstellung zu vereinfachen.
4. völlig geschlossene, transparente Sicherheitstür, sicherer Betrieb und einfache Beobachtung.
5. ausgerüstet mit leistungsfähigem Staubabsaugungsfilter und Staubkollektor. Die up-down Saugmethode ist- optional und kann das Chipproblem sauber lösen.
Leiterplatte-Router-Eigenschaften:

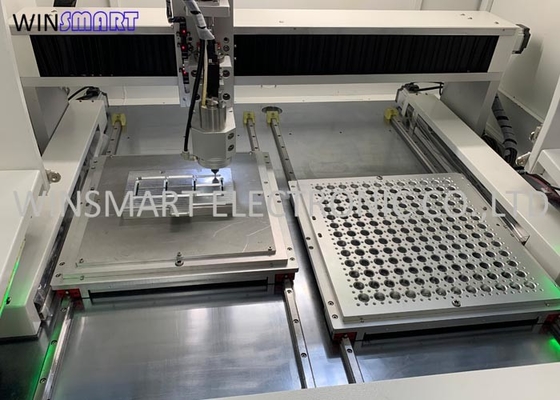

1. Dieser PWB-Router hat die zwei-Plättchentabellen, zum des ununterbrochenen Ausschnitts zu tun.
2. Niedrigerer Druck, zum glattes innovatives sicherzustellen.
3. wird importierter Motor und Spindel für lärmfreien Zweck benutzt.
4. ist optionales Spitzen- und unteres Staubsaugen sytem verfügbar.
Leiterplatte-Router-Spezifikationen:
Maße (W*D*H) | 1150mm*1250mm*1325mm |
Gewicht | 750KG |
Höhe ausgeglichen | 60~110mm |
Bewegungsart | JiaBao-Reihe |
Positionierung von Wiederholbarkeit | 0.001mm |
Achsenarbeitsbereich (maximal) | 870mm*450mm*50mm |
PWB-Fixierung | Standard, Spezialisierung |
PWB-Laden/entladend | Handbuch |
PWB-Größe (maximal) | 350*400mm |
PWB stark (maximal) | 5mm |
Fixturing Starrheit | Besonders angefertigt machen Sie Befestigung |
Fixturing-Fixierung | Maschinerie |
Energie | 40W |
Spindel | 60000rpm/min |
Schützen Sie sich | Selbst-/Windabkühlen |
Änderungsschneider | Spezialisierung |
Schnittgeschwindigkeit (Maximum) | 100mm/s |
Fahrgeschwindigkeit (Maximum) | 3000mm/s |
Präzision des Ausschnitts | 0.01mm |
Vakuumenergie | 3.5KW WECHSELSTROM 380V |
Vakuum | Blei |
Energie | 2.0KW AC380V |
Luftzufuhr | 4-6KG/cm2 |
Programm redigieren | Inline |
Funktion redigieren | Linie, Bogen, circula, U-Kurve |
Programmspeicher | HDD |
Visionssystem | SONE-Farbe-CCD |
Fräserausgleich | AUTO |
Vakuumeinrichtung | AUTO |
Iindicator | Iindicator-Maschinenzustand |
Werkzeugkontrolle | Automatische Entdeckungsstandzeit, der Gebrauch der Zeitprüfung |
Motor sich schützen | Haben Sie die Überhitzung, Überlastung, Niederspannungsschutzfunktion |
Motor über ladender Kontrolle | Haben Sie Überlastung, die Linie ist Schutzfunktion der normalen, Niederspannung |
Verwendbare Zeit des Werkzeugs | Automatische Entdeckungsstandzeit, |
Datenstatistik | Unterschiedliches Brettmodell, Zählung trennend, verschiedene Zählungsmethoden |
Fehleraufzeichnung | Software notiert automatisch alles Warnungsgedächtnis von Maschinen |
Achsenpräzision | 0.001mm |
Schnittgenauigkeit | 0.1mm |
Arbeitsbereich schützen sich | Mit vier Siegelschutz |
Tür-Sensor | Vorder- und Rückseite Sicherheitstürmikroschalter-Sensor (optional) |
Leiterplatte-Router-Operations-Prozess:
1. Überprüfen Sie, ob die Ausrüstung an normalerweise angetrieben wird und bestätigen Sie, dass die Ausrüstung zurückgestellt worden ist und Operation wartet.
2. Der Betreiber bestimmt die Richtung und positive und negative Richtungen des PWB-Brettes, Platz das PWB-Brett auf der speziellen Befestigung, drücken sie leicht mit der Palme seiner Hand, bestätigen, dass das PWB-Brett gesetzt worden ist, niederlegen die Drüse und zu garantieren dass das PWB-Brett fest umfasst worden ist.
3. Benutzen Sie die Sichtkamera, um den programmierten Schnittweg zu justieren und zu bestätigen, um zu speichern.
4. beginnt Presse der Startknopf, der PWB-Router zu arbeiten, der Staubsauger, Spindel, elektrostatischer Abbau, beginnt etc. auch automatisch, und der Fräser teilt Bretter entsprechend dem programmierten Schnittweg.
5. Schließen Sie die ganze Versammlung und das PWB ab, die, der Werktisch depaneling sind, herausnimmt automatisch, öffnet die Drüse, überprüft, ob das getrennte PWB-Brett nicht geschädigt wird, das Produkt manuell zu entfernen, das neue PWB-Brett zu ersetzen, bedeckt die Drüse und anklickt den Startknopf, um sich zu trennen.
6. Wiederholungsschritt 4,5, bis alle Produkte fertig sind.
