Produktdetails:
|
| CE-Zulassung: | - Ja, das ist es. | Befestigungsmenge: | 1 |
|---|---|---|---|
| Spannung: | 220 V/110 V | Temperatur-Genauigkeit: | ±2 °C |
| Thermode Menge: | 1 | Steuerungssystem: | PLC |
| Anzeige: | Bildschirm | Temperaturbereich: | 50-500℃ |
| Typ: | Automatisch | Produktbezeichnung: | Hot Bar Lötmaschine |
| Markieren: | 0.2 Pin Pitch Bar Soldering Machine,2 Pin Pitch Bar Lötmaschine,Hot Bar FPC Lötmaschine |
||

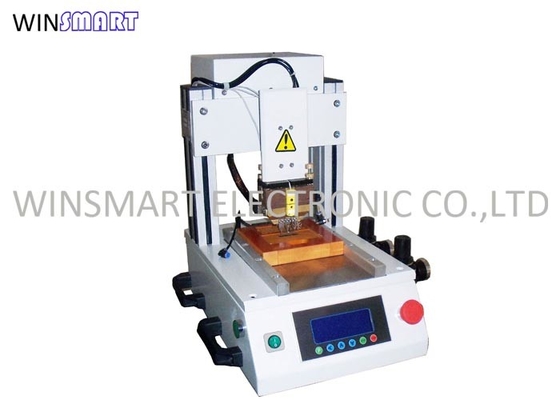

Maschine zum Heißlöten von Stangen 0,2 Pin Pitch Für FPC FFC PCB-Lötmaschine
Einführung in die Warmbarlötermaschine:
1Die Warmpresse wird auch als Bindemaschine bezeichnet. Gemäß den verschiedenen Medien des Warmpresses kann sie in Lötmaschine, ACF-Bindemaschine (gegengesetztes leitfähiges Band),ACP (gegenüberläufiger Leim), TBF (heiß schmelzendes Klebstofffilm).
2Es ist für die Verbindung von FPC (flexibles Leiterplatten), HSC (Zebra-Papier), Tab und LCD und PCB anwendbar.Das herkömmliche Lötverfahren war schwierig, die Anforderungen an eine extrem feine Warmpressung zu erfüllen., so dass der ACF-Prozess von Mobiltelefonentwicklern allmählich angewandt wurde.
Betriebsprinzip der Heißstange-Lötmaschine:
Grundsatz der Pulsheizung: Aufgrund der besonderen Konstruktion der Schweißkopfoberfläche ist der Widerstand der Schweißoberfläche sehr gering.und der Strom wird durch den Abschnitt mit dem kleinsten WiderstandDurch ständiges Ändern der Spannung und Anpassen des Stromniveaus kann sich der Schweißkopf schnell erwärmen.Je größer das Pulsverhältnis, je größer die Stromleistung und je schneller der Temperaturanstieg der Schweißverbindung.
Eigenschaften der Maschine zum Heißlöten von Stangen:
1. Verwenden Sie Pulsheizungstechnologie, die Temperaturkontrolle ist genau, und die Temperaturprobenfrequenz beträgt 0,1 s
2- Einzelne Arbeitsplattform, rotierende Arbeitsplattform, linke und rechte mobile Plattform und andere verschiedene Arbeitsmodi
3. Mehrstufige Temperaturanstiegskontrolle
4. Echtzeit-Temperaturkurvenanzeige
5. Silikonbandindexmechanismus
6. CCD-Vision-System sorgt für eine genaue Ausrichtung
7. Großkapazitätsprogramm vor der Lagerung
8. Touch-Betriebsschnittstelle, Programmschutz mit Passwort
Spezifikation der Maschine zum Heißlöten von Stangen:
| Maschinengröße | 500 × 500 × 600 mm |
| Arbeitsbereich | Maximal 200*170 mm |
| Maschinengewicht | 62 Kilo |
| Arbeitsluftdruck | 0.6-0.8Mpa |
| Anzahl der Einrichtungen | 1 |
| Größe des Thermodenkopfes | Maximal 40*3 mm |
| Schweißpräzision | Abstand 0,2 mm |
| Druckzeit | 1 ~ 99,9 s |
| Temperatureinstellungen | RT Abweichung von ± 5 °C |
| Schweißdruck | 1 bis 20 kg |
| Temperatureinstellungen | Zwei. |
| Arbeitsumfeld | 10-60°C, 40% bis 95% |
| Stromversorgung | AC220V ± 10% 50HZ,2200W |
| Ausrichtungsmodus | CCD + LCD-Monitor |
| Fütterungsmodus | Handbuch |
| Startmodus | Drücken Sie den Startknopf |
| Drehplattform | Zylindersteuerung, Toleranz < 0,02 mm |
| Thermodematerial | Molybdänlegierung |
| Größe der Thermode | Maximal 60 mm lang |
| Ursprung | China |
| Befestigungsmodus | Anpassung der Leuchten |
| Anwendung | FFC auf PCB, FPC auf PCB, Drähte auf PCB |
| Gewährleistung | 12 Monate |
Anwendungsbereich der Heißbarrsoldermaschine:
1. Hersteller von Mobiltelefonen
2. Hersteller von Touchscreens
3Computer.
4Drucker usw.
