Produktdetails:
|
| Arbeitsbereich: | 600x600mm | Schnitt von Weise: | Berührungslos |
|---|---|---|---|
| Laser-Feld: | 40 x 40 mm | Laser-Art: | Festkörperlaser |
| Lasermarke: | Optowave | Name: | UV-Laser-Schneidemaschine |
| Markieren: | UV-Laser-Schneidemaschine 20 W,600 x 600 mm UV-Laser-Schneidemaschine,Flex-Circuit-Leiterplatten-Laserschneider |
||

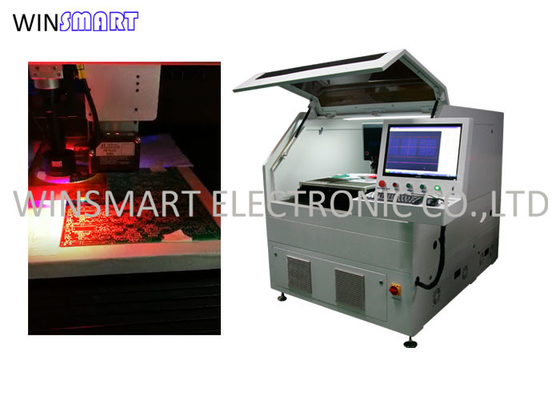

600 x 600 mm Flex-Leiterplatte 20 W UV-Laser-Schneidemaschine
Anwendung der UV-Laser-Schneidemaschine:
Es eignet sich für die Mikrobearbeitung verschiedener Materialien, einschließlich PCB, FPC und weicher und harter Kombinationsplatten (einschließlich bestückter Leiterplatten) mit einer Dicke von weniger als 0,8 mm.
Merkmale der UV-Laserschneidmaschine:
1. Kein Stress: Spezielle Fahrzeuge kooperieren mit der Laserbearbeitung, auch wenn die Bauteile sehr nahe an der Schnittbahn liegen, gibt es keine Stresswirkung.
2. Genaue Kontrolle der thermischen Belastung: Wählen Sie den geeigneten Lasertyp entsprechend den unterschiedlichen Anforderungen an die thermische Belastung aus und arbeiten Sie mit den geeigneten Laserbearbeitungsparametern zusammen, um die thermische Belastung zu minimieren.
3. Reinigungsbearbeitung: Die Laser-Rußbehandlung wird während des Bearbeitungsprozesses in Echtzeit durchgeführt, um die Auswirkungen von Ruß auf Schaltungskomponenten zu minimieren.
4. Multifunktion: Es eignet sich nicht nur zum präzisen Schneiden und Bohren von weichen Platten, harten Platten und weichen harten Kombinationsplatten unterschiedlicher Dicke, sondern auch zum Schneiden und Bohren anderer Materialien wie Glas, Keramik und dünner Metallplatten usw.
5. Sicherheit: Der Verarbeitungsbereich ist vollständig geschlossen, um die Sicherheit des Verarbeitungsprozesses zu gewährleisten.Entworfen in Übereinstimmung mit den elektrischen Standards von China und der EU.
6. Automatisierung: Offene Ports sind reserviert, um die Anpassung des Leistungssteuerungssystems, des automatischen Lade- und Entladesystems und des MES-Systems an verschiedene Automatisierungsanforderungen zu erleichtern.
7. Hohe Geschwindigkeit und hohe Präzision: Hochgeschwindigkeits- und hochpräzises X / Y / Z-Mobilsystem, perfekter Präzisionskompensationsmechanismus, einschließlich Einzelachsen-Präzisionskompensation.
Ebenenpräzisionskompensation und Scanbereichspräzisionskompensation.Das Bewegungssteuerungssystem ist mit einem Contract-Axis-CCD-Positionierungssystem ausgestattet, um eine hohe Geschwindigkeit und hohe Präzision im Bearbeitungsprozess zu gewährleisten.
8. Hoher Freiheitsgrad: Eine Vielzahl von Nanosekunden-, Pikosekunden-Ultraviolett- und grünen Lasern ist verfügbar, um unterschiedliche Verarbeitungsanforderungen zu erfüllen.
Spezifikation der UV-Laserschneidmaschine:
| Laser | Q-switched diodengepumpter Festkörper-UV-Laser |
| Laserwellenlänge | 355nm |
| Laserquelle | Optowave UV 15W@30KHz |
| Positioniergenauigkeit des Arbeitstisches des Linearmotors | ±2 μm |
| Wiederholgenauigkeit des Arbeitstisches des Linearmotors | ±1 μm |
| Effektives Arbeitsfeld | 600 mm x 600 mm (anpassbar) |
| Plattform | Marmor |
| PCB-Zuführung | Handbuch |
| Entladen von Leiterplatten | Handbuch |
| PCB-Material | FPC, FR4 |
| Marke Laser | Optowelle |
| Stress abbauen | Nicht |
| Gerber-Import | Ja |
| Betriebssystem | 10 gewinnen |
| Schnittpfad | Kreis, Linie, Punkt, Bogen |
| Scangeschwindigkeit | 2500 mm/s (max.) |
| Arbeitsfeld | 40mmх40mm |
Prinzip der UV-Laserschneidmaschine:
Das Prinzip der PCB-Laserschneidmaschine besteht darin, die Oberfläche der PCB-Leiterplatte mit einem hochenergetischen Strahl zu bestrahlen und das Verdampfungsschneiden von PCB-Materialien durch Steuerung der Parameter wie Strahlenergiedichte, Frequenz, Geschwindigkeit und Bearbeitungszeiten zu realisieren.
