Produktdetails:
|
PWB Fütterung: | Auto | Entladen von Leiterplatten: | Auto |
---|---|---|---|
Spulengeschwindigkeit: | 60000rpm | PCB-Positionierung: | Kundenspezifische Befestigung |
Arbeitstisch: | 2 | Name: | CNC-Fräser PCB-Router |
Markieren: | ESD-automatischer CNC-Fräser,Doppeltisch-PCB-CNC-Fräser,vollautomatische PCB-Fräsmaschine |

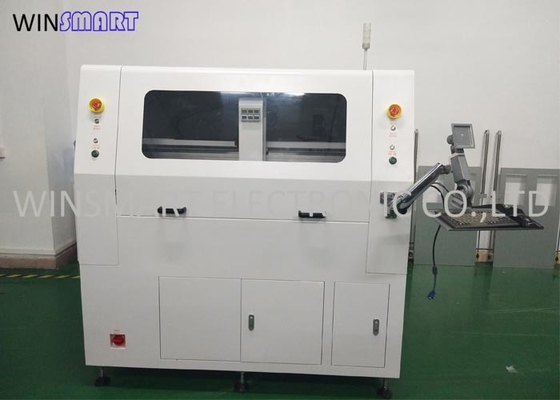

ESD Dual Table Vollautomatische CNC-Fräser PCB Router Machine
CNC-Fräser PCB Router Feature:
1. Schneidepfad vollständig geschlossener Regelkreis, Echtzeit-Fehlerverfolgung, Feedback, Kompensation, es ist ein intelligentes High-End-System.
2. Verwenden Sie importierte geteilte SPS, wodurch die herkömmliche computerbasierte SPS-Steuerkarte gebrochen wird, höhere Stabilität und stärkere Entstörung.
3. Einfache Bedienung und höhere Sicherheitsleistung, 0,5-0,7 Sekunden pro Schneidpunkt.
4. Unteres Staubsaugersystem, staubfrei.
5. Doppelte Arbeitstische für hohe Arbeitskapazität.
CNC-Fräser PCB Router Spezifikation:
Modell | SMT-IR500 |
Maschinendimension | 1550 (B) x 1200 (T) x 1600 (H) |
Maschinengewicht | 900 kg |
Motor | 7-Achsen-AC-Servomotor |
Wiederholbarkeit | ±0,02 mm |
Schnittpräzision | ±0,05 mm |
Auflösung | ±0,02 mm |
Arbeitstische | 2 |
PCB-Positionierungsweg | Stiftlöcher oder überschüssige Leiterplattenkante |
Plattenzuführung/-entnahme | automatisch |
Fräsbereich | 300 x 350 mm |
PCB-Dicke | 0,3-3mm |
Spindel | SycoTec |
Maximale Spindeldrehzahl | 80000 U/min/ESD |
Kühlender Weg | Luftkühlung |
Routing-Bits | Griff 3,175 mm Durchmesser |
Routing-Bit ersetzen Weg | Handbuch |
Laseraltimetriesystem | Eigenständige Vakuumblasfunktion |
Kapazität des Vakuumsystems | 63 Liter/Minute |
Sauberere Kraft | 3 PS Luftfilter |

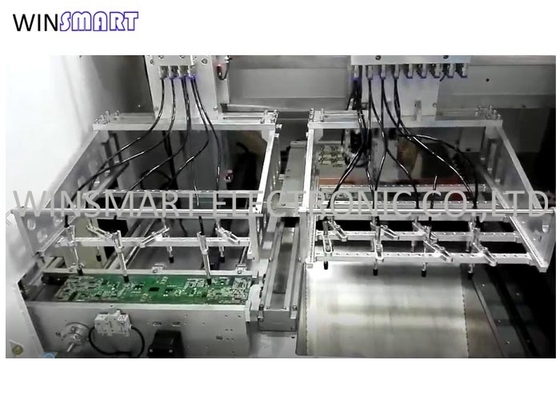

CNC-Fräser PCB Router Arbeitsablauf:
1. Automatische PCBA-Zuführung aus OK/NG-Puffer.
2. Saugsystem nimmt PCBA auf und legt die Platte auf den linken Tisch.
3. PCBA auf dem linken Tisch durch das Verriegelungssystem fixiert und mit dem Nutzentrennen beginnen.
4. Das Saugsystem nimmt PCBA auf und legt die Platte gleichzeitig auf den rechten Tisch.
5. PCBA auf dem rechten Tisch durch das Verriegelungssystem fixiert und mit dem Nutzentrennen beginnen.
6. Wenn die getrennten Leiterplatten vom linken Tisch fertig sind, nimmt das Saugsystem einzelne Platinen auf und legt sie für die nächste Verarbeitung auf das flache Entladeband.
7. Der Fräser beginnt mit dem Schneiden der rechten Tischplatten, wenn er die Arbeit am linken Tisch beendet hat.
8. PCB-Abfall wird in die Schrottkiste geworfen.
9. Wiederholen Sie die obigen Schritte und trennen Sie die Panels ständig.
CNC-Fräser PCB Router Betriebssystem:
1. Betriebsschnittstelle: Windows 10
2. Visuelles System: Hochauflösende Digitalkamera / Cognex Vision System
3. Programmierung:
a.AOI-Scanning/CCD-Greiferkoordinaten
b.Abgewinkelte Filmkopierfunktion
c.Koordinaten ändern, ccd automatisch synchronisieren
d.Weitere Funktionen: Werkzeugdurchmesserkompensation, Staubsammler-Reinigungstipps
CNC-Fräser PCB Router Struktur:
