Produktdetails:
|
| Die Situation: | 100% neu | PWB-Material: | FR4, Aluminium |
|---|---|---|---|
| PWB-Stärke: | 0.8-3.0MM | Inspektions-Video: | Bereitgestellt |
| Tabelle: | 2 | Zertifikat: | CE-Nummern |
| Arbeitsbereich: | 350 x 350 mm | Produktbezeichnung: | PWB-Routermaschine |
| Hervorheben: | Fräsen von PCB-Fräsmaschinen,Windows 10-Fräsern,FR4-PCB-Fräsmaschinen |
||

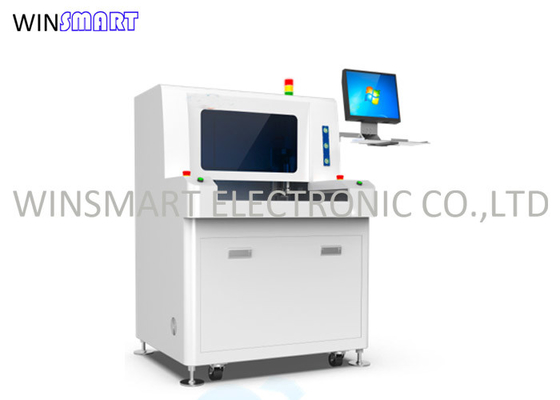

Windows 10 Hocheffizienz-Fräsmaschine PCB-Router
PCB-Router-Maschine Übersicht:
Die Milling Cutter PCB Router Machine ist eine spezielle Maschine, die für die präzise und effiziente Routing von Leiterplatten (PCBs) entwickelt wurde.Es verfügt über ein CCD-System (Charge-Coupled Device) für eine genaue Positionierung und ein Hochgeschwindigkeitsfreesgerät für das präzise Schneiden und Formen von PCBsDie Maschine ist mit dem Betriebssystem Windows 10 ausgestattet, das eine benutzerfreundliche Schnittstelle und erweiterte Steuerungsfunktionen bietet.
PCB-Router-Maschine Eigenschaften:
1Dieser PCB-Router hat zwei Schiebetische für das kontinuierliche Schneiden.
2. Die Maschine wird für das Fräsen von Verknüpfungen von Brettern verwendet.
3. Niedrigere Belastung, um eine glatte Schneide zu gewährleisten.
4Die Spindelgeschwindigkeit beträgt bis zu 40000 Rpm.
5Standard-Boden-Staubsauger, staubfrei.
6Die Maschine verfügt über eine Blatt-Selbstkontrolle.
7Ich könnte Gerber für die Programmierung importieren.
Spezifikationen der PCB-Routermaschine:
| Gesamtheit | |
| Abmessungen ((W*D*H) | 1150mm*1250mm*1325mm |
| Gewicht | 750 kg |
| Höhenverschiebung | 60 bis 110 mm |
| Manipulator | |
| Typ des Motors | JiaBao-Serie |
| Wiederholbarkeit der Positionierung | 0.001 mm |
| Arbeitsfläche der Achse (max) | 870 mm*450 mm*50 mm |
| Arbeitsplatz | |
| Festsetzung von PCB | Standard, Spezialisierung |
| Beförderung und Entladung von PCB | Handbuch |
| PCB-Größe (maximal) | 350*400 mm |
| PCB-Dicke (maximal) | 5 mm |
| Einrichtung | |
| Starrheitsbefestigungen | Anpassung der Verkleidung |
| Befestigungsbefestigung | Maschinen und Apparate |
| Spindelmotor | |
| Macht | 40 W |
| Spindel | 60000 Rpm/min |
| Schützen | Selbstkühlung/Windkühlung |
| Wechsel-Schneidmaschine | Spezialisierung |
| Routing-Fähigkeit | |
| Schnittgeschwindigkeit (max.) | 100 mm/s |
| Fahrgeschwindigkeit (max.) | 3000 mm/s |
| Schnittgenauigkeit | 0.01 mm |
| Vakuumsystem | |
| Vakuumleistung | 3.5KW Wechselstrom 380V |
| Vakuum | Pflaume |
| Versorgungsunternehmen | |
| Macht | 2.0KW AC380V |
| Luftversorgung | 4 bis 6 kg/cm2 |
| Programmieren | |
| Programmierbearbeitung | Inline |
| Funktionsbearbeitung | Linie, Bogen, Kreis, U-Kurve |
| Speicherung von Programmen | Festplatten |
| Sehsystem | SONE Farbe CCD |
| Fräsmaschine mit Offset | Autos |
| Einstellung des Vakuums | Autos |
| Operationsüberwacher | |
| Indikator | Indikator Maschinenzustand |
| Werkzeugprüfung | Lebensdauer des automatischen Erkennungswerkzeugs, Verwendung von Zeitprüfungen |
| Motorschutz | Funktion zum Schutz vor Überhitzung, Überlastung und Niederspannung |
| Überlastprüfung des Motors | Haben Sie Überlastung, die Leitung ist normal, Niederspannung Schutzfunktion |
| Werkzeugnutzungszeit | Lebensdauer des Werkzeugs für die automatische Erkennung, |
| Datenstatistik | Getrenntes Brettmodell, getrennte Zählung, verschiedene Zählmethoden |
| Fehlerrekord | Software erfasst automatisch alle Alarme Speicher der Maschinen |
| III. Genauigkeit | |
| Achsenpräzision | 0.001 mm |
| Schneidegenauigkeit | 0.1 mm |
| IV. Sicherheit | |
| Schutz der Arbeitsfläche | Mit vier versiegelten Schutz |
| Türsensor | Vor- und hinteren Sicherheitstür-Mikro-Schalter-Sensor (optional) |
| Notfall-Stoppknopf |
PCB-RoutermaschineFunktionen:
1. Vermeiden Sie Zinnspalten, Schäden an Teilen, interne Linienfehler von Mehrschichtplatten, schlechte Segmentierungsoberfläche und andere Probleme, die durch manuelles Falten verursacht werden.
2- Vermeiden Sie das Einschlagen oder Falten, um die durch Maschinen verursachten Belastungsprobleme zu lösen.
3Es eignet sich für den Bogen- und Drahtschnitt von Fertigplatten, um den Bedürfnissen der Produktvariabilität der Kunden gerecht zu werden.
PCB-Router-Maschine Vorteile:
1- Verringerung der Schäden an Komponenten durch übermäßigen menschlichen Kontakt mit PCBA
So wie statischer Strom
2. Verringerung von Schäden durch übermäßige Belastung
Z. B. Zinnspalten, Mehrschichtplattenfehler usw.
Erforderliche Informationen für die Empfehlung der Lösung:
1. PCB-Plattenfotos
2. Größe und Dicke der Platten
3. UPH
Bitte kontaktieren Sie uns für weitere Details.
