Produktdetails:
|
| PWB-Art: | Tab Boards | PWB-Material: | FR4, Aluminium |
|---|---|---|---|
| PWB-Stärke: | 0.8-3.0mm | Zertifikat: | CER Zustimmung |
| Schnittgenauigkeit: | ±0.05mm | Prüfbericht: | Zur Verfügung gestellt |
| Arbeitsbereich: | Doppel, 320x320mm | Schnittgeschwindigkeit: | 1-100mm/s |
| Garantie: | 12 Monate | Produktname: | PWB-Trennung |
| Markieren: | Halb automatischer Router PWB-Win10,CER-halb automatischer PWB-Router,Router-Maschine 0.8mm PWBs Depaneling |
||
Des Gewinn-10 Trennung Operations-des System-PWB, halbautomatischer PWB-Router
PWB-Trennungs-Maschinen-Eigenschaften:
1. Zwei-Plättchenarbeitstabellen für Großserienproduktion.
2. Es hat den niedrigeren Druck, zum von PCBA zu schützen, um glattes innovatives sicherzustellen.
3. Panasonic-Motor und SycoTec-Spindel wird für lärmfreien und genauen Ausschnitt benutzt.
4. Optionales Spitzen- und unteres Staubsaugen sytem ist für die Anforderungen der verschiedenen Kunden verfügbar.
5. Deutschland-Kamera und CCD-System für automatische Ausrichtung.
6. Operationssystem des Gewinns 10 und unterschiedliche Operationserlaubnis macht das System einfach funktioniert.
7. Optionaler Barcodescanner und -Gleisanlage ist verfügbar.
PWB-Trennungs-technische Daten:
| Gesamt | |
| Maße (W*D*H) | 1250mm*1650mm*1450mm |
| Gewicht | 750KG |
| Höhe ausgeglichen | 60~110mm |
| Manipulator | |
| Bewegungsart | JiaBao-Reihe |
| Positionierung von Wiederholbarkeit | 0.001mm |
| Achsenarbeitsbereich (maximal) | 650mm*560mm*50mm |
| Arbeitsplatz | |
| PWB-Fixierung | Standard, Spezialisierung |
| PWB-Laden/entladend | Handbuch |
| PWB-Größe (maximal) | 320*320mm |
| PWB stark (maximal) | 5mm |
| Fixturing | |
| Fixturing Starrheit | Besonders angefertigt machen Sie Befestigung |
| Fixturing-Fixierung | Maschinerie |
| Spindel-Motor | |
| Energie | 150W |
| Spindel | 60000rpm/min |
| Schützen Sie sich | Selbst-/Windabkühlen |
| Änderungsschneider | Spezialisierung |
| Verlegung von Fähigkeit | |
| Schnittgeschwindigkeit (Maximum) | 80mm/s |
| Fahrgeschwindigkeit (Maximum) | 2500mm/s |
| Präzision des Ausschnitts | 0.01mm |
| Vakuum-Anlage | |
| Vakuumenergie | 3.5KW WECHSELSTROM 380V |
| Vakuum | Blei |
| Dienstprogramme | |
| Energie | 2.0KW AC380V |
| Luftzufuhr | 4-6KG/cm2 |
| Programmierung | |
| Programm redigieren | Inline |
| Funktion redigieren | Linie, Bogen, circula, U-Kurve |
| Programmspeicher | HDD |
| Visionssystem | SONE-Farbe-CCD |
| Fräserausgleich | AUTO |
| Vakuumeinrichtung | AUTO |
| Operations-Monitoren | |
| Iindicator | Iindicator-Maschinenzustand |
| Werkzeugkontrolle | Automatische Entdeckungsstandzeit, der Gebrauch der Zeitprüfung |
| Motor sich schützen | Haben Sie die Überhitzung, Überlastung, Niederspannungsschutzfunktion |
| Motor über ladender Kontrolle | Haben Sie Überlastung, die Linie ist Schutzfunktion der normalen, Niederspannung |
| Verwendbare Zeit des Werkzeugs | Automatische Entdeckungsstandzeit, |
| Datenstatistik | Unterschiedliches Brettmodell, Zählung trennend, verschiedene Zählungsmethoden |
| Fehleraufzeichnung | Software notiert automatisch alles Warnungsgedächtnis von Maschinen |
| III. Genauigkeit | |
| Achsenpräzision | 0.001mm |
| Schnittgenauigkeit | 0.1mm |
| IV. Sicherheit | |
| Arbeitsbereich schützen sich | Mit vier Siegelschutz |
| Tür-Sensor | Vorder- und Rückseite Sicherheitstürmikroschalter-Sensor (optional) |
| ErfordernisSTOPP-Taste |
PWB-Trennungs-Maschinen-Anwendung:
Es ist in den elektronischen Industrien weitverbreitet, die, wie Handy, Kfz-Elektronik, Haushaltselektrogeräte, Handy, LED-Beleuchtung, medizinische Industrie, etc. herstellen.

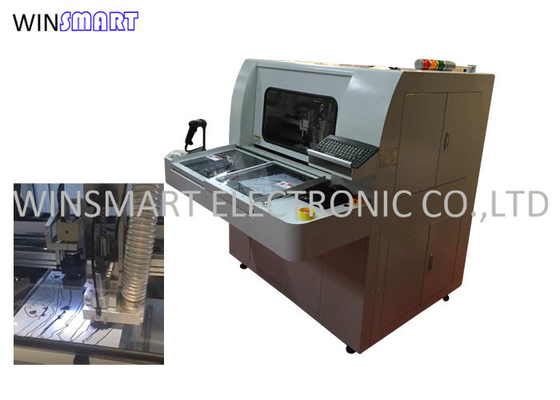

PWB-Trennungs-Maschinen-Fotos:
