Produktdetails:
|
| Schnitt des Modus: | Kopfsteckling | Staubsauger: | Optionales Spitzen- und unter |
|---|---|---|---|
| PWB-Stärke: | 0.8-3.0mm | Vorteil: | Doppeltabellen |
| Schnittgenauigkeit: | ±0.05mm | Ursprung: | China |
| Garantie: | 1-jährig | Schnittgeschwindigkeit: | 1-100mm/s |
| Reiniger: | Optionale Spitzen- und untere Vakuum-Anlage | Produkt-Name: | Cnc-PWB-Router-Maschine |
| Markieren: | Kopfsteckling CNC-PWB-Router-Maschine,PWB-Router-Maschine CNC-100mm/S,Halb Selbst-CNC-PWB-Schneidemaschine |
||

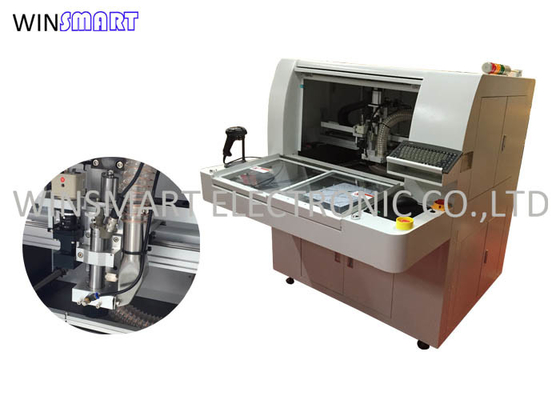

Halb-Selbstkopfsteckling CNC-PWB-Router-Maschinen-maximale Schnittgeschwindigkeit 100mm/s
Cnc-PWB-Router-Maschinen-Funktionen:
Ist depaneling Routermaschine PWBs eine Maschine, die benutzt wird, um unregelmäßige PWB-Bretter zu trennen, die durch Stempellöcher angeschlossen werden. Alias PWB-Kurvenschneidemaschine, Tischplatten-PWB-Routermaschine, Stempelloch PWB-Trennzeichenmaschine. Ist depaneling Routermaschine PWBs ein wichtiger Prozess im PWB-Herstellungsverfahren. PWB-Router bezieht sich den auf Schnitt der Grafiken, die vom Kunden durch das Stückchen entsprechend dem Verarbeitungsprogramm gefordert werden, das durch das Projekt entworfen ist. Wenn der Fräser bis zu einem gewissen Grad getragen wird, bricht er das Messer und führt zu Durchsickern. Wenn die Druckplatte mit gutem Stückchen nicht an den Kunden entsprechend den Anforderungen des Kunden geliefert wird, kann PCBA (Leiterplatte + Versammlung bezieht sich den auf ganzen Prozess leeren Brettes PWBs, das durch SMT und dann Badsteckverbindung überschreitet), nicht auf das Produkt, mit dem Ergebnis PCBA Verschrottung erfolgreich installiert sein.
Wenn die Stärke des PWB-Brettes gleich oder größer als der Länge des Werkzeugs ist, brennt die Rotation der örtlich festgelegten Struktur über dem Werkzeug das PWB-Brett während der rauen Wegewahl. Um den Schaden des Brennens des PWB-Brettes zu vermeiden verursacht durch die Rotation der örtlich festgelegten Struktur über dem Werkzeug, muss die örtlich festgelegte Struktur einen Abstand mit dem PWB-Brett bilden.
Cnc-PWB-Router-Maschinen-Vorteile:
1. Zwei-Plättchentabellen
2. Niedriger Druck
3. Machen Sie innovatives glatt
4. Manul, das /unloading lädt
5. CCD-System für genauen Ausschnitt
6. Justierbare Schnittgeschwindigkeit 1-100mm/s
Cnc-PWB-Router-Maschinen-Eigenschaften:
1. Tabellenart einzelne Bankschneidemaschine, mit bis 100mm/s und Einstellgeschwindigkeit von 500mm/S. beschleunigen.
2. Ununterbrochener Ausschnitt ohne Unterbrechung während des Be- und Entladung.
3. Das hochwertige System der drehenden Welle ermöglicht dem System, schnell sich zu beschleunigen und zu verlangsamen, die Einphaszeit zu verringern, Produktivität zu verbessern und hohe Präzision beizubehalten.
4. Benutzen Sie hochwertige Hardware, um hohe Starrheit und Hochleistung sicherzustellen.
5. Alle Leitspindeln werden bedeckt, um Staub und Schmutz am Hereinkommen zu verhindern, zum der Nutzungsdauer und der Leistung der drehenden Welle zu verbessern.
Cnc-PWB-Router-technische Daten:
| Gesamt | |
| Maße (W*D*H) | 1250mm*1650mm*1450mm |
| Gewicht | 750KG |
| Höhe ausgeglichen | 60~110mm |
| Manipulator | |
| Bewegungsart | JiaBao-Reihe |
| Positionierung von Wiederholbarkeit | 0.001mm |
| Achsenarbeitsbereich (maximal) | 650mm*560mm*50mm |
| Arbeitsplatz | |
| PWB-Fixierung | Standard, Spezialisierung |
| PWB-Laden/entladend | Handbuch |
| PWB-Größe (maximal) | 320*320mm |
| PWB stark (maximal) | 5mm |
| Fixturing | |
| Fixturing Starrheit | Besonders angefertigt machen Sie Befestigung |
| Fixturing-Fixierung | Maschinerie |
| Spindel-Motor | |
| Energie | 150W |
| Spindel | 60000rpm/min |
| Schützen Sie sich | Selbst-/Windabkühlen |
| Änderungsschneider | Spezialisierung |
| Verlegung von Fähigkeit | |
| Schnittgeschwindigkeit (Maximum) | 100mm/s |
| Fahrgeschwindigkeit (Maximum) | 2500mm/s |
| Präzision des Ausschnitts | 0.01mm |
| Vakuum-Anlage | |
| Vakuumenergie | 3.5KW WECHSELSTROM 380V |
| Vakuum | Blei |
| Dienstprogramme | |
| Energie | 2.0KW AC380V |
| Luftzufuhr | 4-6KG/cm2 |
| Programmierung | |
| Programm redigieren | Inline |
| Funktion redigieren | Linie, Bogen, circula, U-Kurve |
| Programmspeicher | HDD |
| Visionssystem | SONE-Farbe-CCD |
| Fräserausgleich | AUTO |
| Vakuumeinrichtung | AUTO |
| Operations-Monitoren | |
| Iindicator | Iindicator-Maschinenzustand |
| Werkzeugkontrolle | Automatische Entdeckungsstandzeit, der Gebrauch der Zeitprüfung |
| Motor sich schützen | Haben Sie die Überhitzung, Überlastung, Niederspannungsschutzfunktion |
| Motor über ladender Kontrolle | Haben Sie Überlastung, die Linie ist Schutzfunktion der normalen, Niederspannung |
| Verwendbare Zeit des Werkzeugs | Automatische Entdeckungsstandzeit, |
| Datenstatistik | Unterschiedliches Brettmodell, Zählung trennend, verschiedene Zählungsmethoden |
| Fehleraufzeichnung | Software notiert automatisch alles Warnungsgedächtnis von Maschinen |
| III. Genauigkeit | |
| Achsenpräzision | 0.001mm |
| Schnittgenauigkeit | 0.1mm |
| IV. Sicherheit | |
| Arbeitsbereich schützen sich | Mit vier Siegelschutz |
| Tür-Sensor | Vorder- und Rückseite Sicherheitstürmikroschalter-Sensor (optional) |
| ErfordernisSTOPP-Taste |
Cnc-PWB-Router-Maschinen-Parameter:
1. Maschinenmaß: 1250mm*1650mm*1450mm
2. PWB-Größe: 320x320mm (Standard)
3. Arbeitsmodus: Kopfsteckling
4. Staubsauganlage: Spitzen- oder untere Reinigung
5. Staubsaugerspannung: 3 Phase 380V 3.5KW
6. Schnittgenauigkeit: +-0.05mm
7. Schnittgeschwindigkeit: 100mm/s
8. PWB-Material: FR4, MCPCB
