Produktdetails:
|
| Funktion: | Alles steife PWB Depaneling | PWB-Stärke: | 3.0mm |
|---|---|---|---|
| Staubsauger: | Ja | Schnittgenauigkeit: | ±0.05mm |
| Garantie: | 1-jährig | Name: | Leiterplatte-Router |
| Markieren: | Router der Leiterplatte-100mm/s,300x300mm PWB-Leiterplatte-Router,Router-Maschine Fräser PWBs Depaneling |
||
Sägeblatt-und Fräser-Leiterplatte-Router PWB Depanelization
Maschinen-Eigenschaften PWBs Depaneling:
1. Realize machte Produktion unmenschlich, die für alle Arten steifes depaneling passend ist, bedeckendes V-geschnitten und Vorsprungsbretter PCBA.
2. PC- und CCD-Visionssystem.
3. programmierend mit Ausgleich und Staubabsaugung.
4. ist 2 Spindeln, die, eine für das V-geschnittene Depaneling, die andere installiert sind, für depaneling die Prägebrücke.
5. Kleiner als der Druck des Ausschnitts 500ustrain, zum von Komponenten vor Schaden während des Ausschnitts, der einfachen Programmierung und der Operation zu schützen.
6. Operationssystem des Gewinns 10.

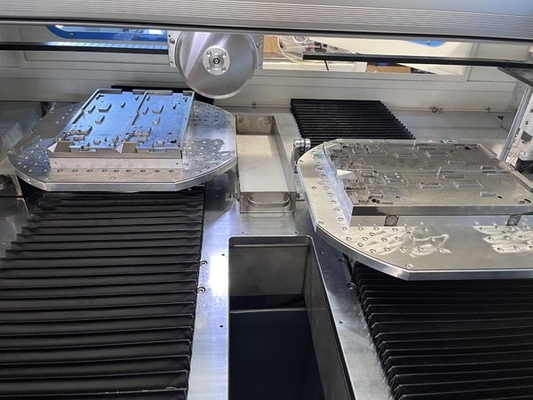

Maschinen-Ausschnitt-Struktur PWBs Depaneling:
Der Sägeblattschneider angetrieben durch einen schwanzlosen Hochgeschwindigkeitsmotor, der niedrigerer Schnittdruck effektiv.
Zwei Spindelarbeiten separat, durchführbar für alles v-geschnittene und Vorsprung, die FR4 und Aluminium-PCBA depaneling sind.
Maschinen-Spezifikation PWBs Depaneling:
| Vorbildliches Number | SMTID3 |
| Maschinen-Größe | 1800 (L) x 1500 (W) x 2200 (H) Millimeter |
| Spannung | 220V/50Hz, 2.5KW |
| Maximale PWB-Größe | 300x300mm (kundengerecht) |
| PWB-Stärke | 0.4-6mm |
| Einzugsart | Automatisch |
| PWB Positionierung | Kundengebundene Befestigung |
| Programmierung | Visionsunterricht, inline programmierend |
| Schnitt der Spindel | 20000-60000rpm/min |
| Abkühlende Art | Selbstabkühlen |
| Staubabsaugungs-Modus | Spitzensammlung |
| Schnittgeschwindigkeit | 1-100mm/s |
| Schnitt von Genauigkeit | ±0.02mm |
| Verlegung von Stückchen | 0.8-3.0 Durchmesser, rechte Rotation |
| Wiederholgenauigkeit | ±0.02mm |
| Kontrollsystem | Industrieller PC |
| Spindel | Deutschland SycoTec 4025HY |
