Produktdetails:
|
| PWB-Art: | V-geschnittenes und Tab Rigid PWB | PWB-Material: | FR4, Aluminium |
|---|---|---|---|
| Spindelgeschwindigkeit: | 20000-60000RPM | Schnittgeschwindigkeit: | Maximales 100mm/s |
| Maximales PWB: | 300x300mm (Standard) | Name: | PWB-Schneider-Maschine |
| Markieren: | Multi Funktion PWB-Trennzeichen-Maschine,Maximale Schneider-Maschine PWB-100mm/S,Tab Rigid PWB-Trennzeichen-Maschine |
||

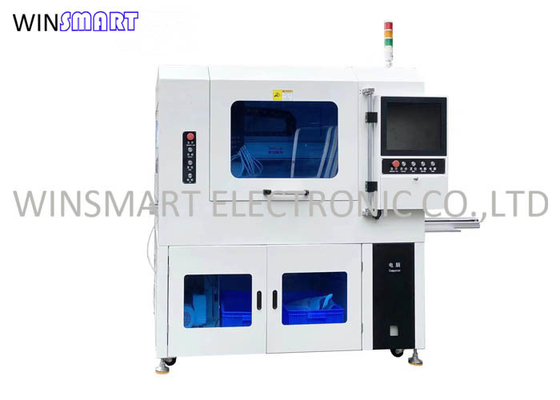

Multifunktions-PWB-Trennzeichen-Maschine PWB-Schneider-Maschinen-maximale Schnittgeschwindigkeit 100mm/s
PWB-Schneider-Maschinen-Beschreibung:
Dieser PWB-Schneider hat 2 verschiedene Spindeln, eine mit Fräser für Vorsprung PWB-Ausschnitt, die andere mit Sägeblatt für V-geschnittenen PWB-Ausschnitt. Er hat verstellbaren Fütterungsförderer und ESD flacher Gurtladenförderer, zum von Automatisierung zu verwirklichen.
PWB-Schneider-Maschinen-Eigenschaften:
1. Schließen Sie PWB-Lader und -entlader für volle automatische Produktion an und die Kapazität für Großserienbretter verbessern.
2. PC- und CCD-Visionssystem, automatischer Positioniervorgang durch die Überprüfung von Kennzeichenpunkten.
3. Diese Maschine kommt mit Spitzenstaubsauganlage, lärmfreies und staubfreies sicherzustellen.
4. niedriger Ausschnittdruck, den er verursachte, garantiert, dass es keinen Schaden für die Komponenten gibt, die am Brett angebracht werden.
PWB-Schneider-Maschinen-Ausschnitt-Struktur:
1. Der Servomotor wird mit einer genauen Schraube zusammengebracht, die gefahren wird, um Schnittgeschwindigkeit und Präzision sicherzustellen.
2. Der Sägeblattschneider angetrieben durch einen schwanzlosen Hochgeschwindigkeitsmotor, der niedrigerer Schnittdruck effektiv.
3. Zwei Spindelarbeiten separat, passend für alles depaneling FR4 und Aluminium-PCBA.
PWB-Schneider-Maschinen-Spezifikation:
| Vorbildliches Number | SMTID3 |
| Maschinen-Größe | 1800 (L) x 1500 (W) x 2200 (H) Millimeter |
| Spannung | 220V/50Hz, 2.5KW |
| Maximale PWB-Größe | 300x300mm (kundengerecht) |
| PWB-Stärke | 0.4-6mm |
| Einzugsart | Automatisch |
| PWB Positionierung | Kundengebundene Befestigung |
| Programmierung | Visionsunterricht, inline programmierend |
| Schnitt der Spindel | 20000-60000rpm/min |
| Abkühlende Art | Selbstabkühlen |
| Staubabsaugungs-Modus | Spitzensammlung |
| Schnittgeschwindigkeit | 1-100mm/s |
| Schnitt von Genauigkeit | ±0.02mm |
| Verlegung von Stückchen | 0.8-3.0 Durchmesser, rechte Rotation |
| Wiederholgenauigkeit | ±0.02mm |
| Kontrollsystem | Industrieller PC |
| Spindel | Deutschland SycoTec 4025HY |
PWB-Schneider-Maschinen-mechanische Sammlung:
Die x-Achse angetrieben durch Gurt und Schrittmotor, der schnelle Wartegeschwindigkeit, hohe Präzision und niedrige Instandhaltungskosten hat.
Ausgerüstet mit doppelten mainipulators und Multifunktionsder vakuumdüse, bequem, leistungsfähig, flexibel und Produktionszeit verbessern, als Produkt geändert wird.
