Produktdetails:
|
PWB-Art: | V-geschnittenes und Tab Rigid PWB | Staubabsaugung: | Spitze |
---|---|---|---|
Spindelquantität: | 2 | Schnittgeschwindigkeit: | 0-100mm/s |
Modus: | Inline | Name: | V-geschnittene Inline-Maschine PWBs Depaneling |
Markieren: | Inline-V schnitt Maschine PWBs Depaneling,100mm/s V schnitt Maschine PWBs Depaneling,Drehbarer Arbeitstabelle PWB-Router |

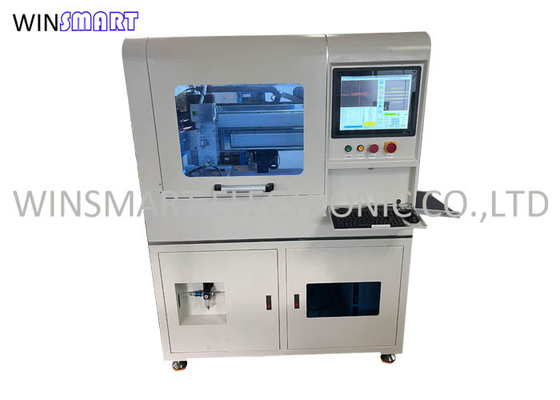

Drehbarer Arbeitstabelle V-geschnittener PWB-Inline-Router Maschine PWBs Depaneling
V-geschnittene Inline-Maschinen-Einzugsart PWBs Depaneling:
1. Antistatischer gefahrener Modus, SMEMA-Schnittstelle, die ist, vordere SMT-Ausrüstung anzuschließen.

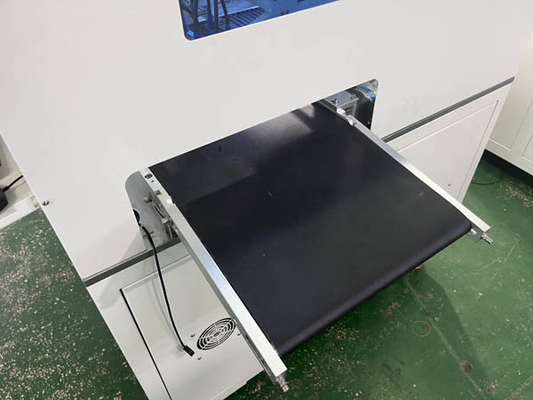

2. Justierbarer Förderer für unterschiedliche Breite PCBA, Strecke ist 50-350mm.
V-geschnittene Maschinen-Inline-Eigenschaften PWBs Depaneling:
※ Realize machte Produktion unmenschlich, die für alle Arten steifes depaneling passend ist, bedeckendes V-geschnitten und Vorsprungsbretter PCBA.
※ PC- und CCD-Visionssystem.
※, das mit Ausgleich und Staubabsaugung programmiert.
※ 2 Spindeln, die, eine für das V-geschnittene Depaneling, die andere installiert sind, ist für depaneling die Prägebrücke.
※ Weniger als der Druck des Ausschnitts 500ustrain, zum von Komponenten vor Schaden während des Ausschnitts zu schützen.
※ Optionaler QR Code und Barcodetracking-system.
※ Freundliche Software, einfach zu benützen und zu programmieren
V-geschnittene Maschinen-Ausschnitt-Inline-Struktur PWBs Depaneling:
1. Der Servomotor wird mit einer genauen Schraube zusammengebracht, die gefahren wird, um Schnittgeschwindigkeit und Präzision sicherzustellen.
2. Der Sägeblattschneider angetrieben durch einen schwanzlosen Hochgeschwindigkeitsmotor, der niedrigerer Schnittdruck effektiv.
3. Zwei Spindelarbeiten separat, passend für alles depaneling FR4 und Aluminium-PCBA.
V-geschnittene Inline-Maschinen-mechanische Sammlung PWBs Depaneling:
1. Die x-Achse angetrieben durch Gurt und Schrittmotor, der schnelle Wartegeschwindigkeit, hohe Präzision und niedrige Instandhaltungskosten hat.
2. Nimmt unabhängige Betriebsart von doppelten Manipulatoren an, die leistungsfähig und flexibel ist. Ändernde Zeit der schnellen Produktion für SMT-Linie.
3. Ausgerüstet mit Multifunktionsvakuum versehen Sie mit einer Düse, bequem und verbessern Sie Produktionszeit.
V-geschnittene Maschinen-Inline-Spezifikation PWBs Depaneling:
Vorbildliches Number | SMTID3 |
Maschinen-Größe | 1800 (L) x 1500 (W) x 2200 (H) Millimeter |
Spannung | 220V/50Hz, 2.5KW |
Maximale PWB-Größe | 300x300mm (kundengerecht) |
PWB-Stärke | 0.4-6mm |
Einzugsart | Automatisch |
PWB Positionierung | Kundengebundene Befestigung |
Programmierung | Visionsunterricht, inline programmierend |
Schnitt der Spindel | 20000-60000rpm/min |
Abkühlende Art | Selbstabkühlen |
Staubabsaugungs-Modus | Spitzensammlung |
Schnittgeschwindigkeit | 1-100mm/s |
Schnitt von Genauigkeit | ±0.02mm |
Verlegung von Stückchen | 0.8-3.0 Durchmesser, rechte Rotation |
Wiederholgenauigkeit | ±0.02mm |
Kontrollsystem | Industrieller PC |
Spindel | Deutschland SycoTec 4025HY |
