Produktdetails:
|
PWB-Art: | Tab Boards | PWB-Material: | FR4, Aluminium |
---|---|---|---|
PWB-Stärke: | 0.8-3.0mm | Zertifikat: | CER Zustimmung |
Schnittgenauigkeit: | ±0.05mm | Prüfbericht: | Zur Verfügung gestellt |
Arbeitsbereich: | Doppel, 320x320mm | Schnittgeschwindigkeit: | 1-100mm/s |
Garantie: | 12 Monate | Produkt-Name: | PWB CNC-Router-Maschine |
Markieren: | Spindel 60000rpm PWB CNC-Router-Maschine,0.05mm Schnittgenauigkeit PWB CNC-Router,Router-Maschine 3.0mm PWBs Depaneling |

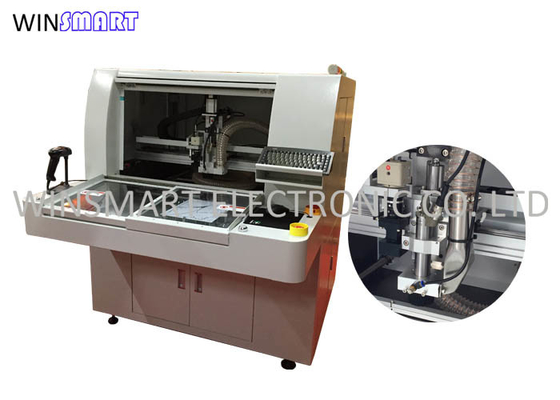

0.05mm Schnittgenauigkeit 60000rpm schießen PWB CNC-Router-Maschine in die Höhe
PWB CNC-Router-Maschinen-Anwendung:
Es ist in den elektronischen Industrien weitverbreitet, die, wie Handy, Kfz-Elektronik, Haushaltselektrogeräte, Handy, LED-Beleuchtung, medizinische Industrie, etc. herstellen.
PWB CNC-Router-Maschinen-Funktion:
1. Diese PWB-Routermaschine benutzt ein Routerstückchen, um FR4 und Aluminium-PWB-Bretter zu mahlen.
2. Wegewahl erfordert, dass einzelne Bretter angeschlossen werden, indem man Gelenke mahlt.
3. Der Fräser mahlt den Gesamtvorstand vom größeren Gremium.
4. Es kommt mit Spitzen-/unterer Staubsauganlage.
5. Kundengebundene Befestigung wird entsprechend verschiedenen Anwendungen gemacht - normalerweise wird eine Aluminiumspannvorrichtung oder ein Vakuumholdingsystem benutzt.
PWB CNC-Router-Maschinen-Eigenschaften:
1. Die PWB-Routermaschine hat zwei-Plättchenarbeitstabellen für Großserienproduktion.
2. Es hat den niedrigeren Druck, zum von PCBA zu schützen, um glattes innovatives sicherzustellen.
3. Importierter Motor und Spindel wird für lärmfreien und genauen Ausschnitt benutzt.
4. Optionales Spitzen- und unteres Staubsaugen sytem ist für die Anforderungen der verschiedenen Kunden verfügbar.
5. CCD-System der hohen Qualität, zum des genauen Ausschnitts, mit automatischem Positioniervorgang sicherzustellen.
PWB CNC-Router-technische Daten:
Gesamt | |
Maße (W*D*H) | 1250mm*1650mm*1450mm |
Gewicht | 750KG |
Höhe ausgeglichen | 60~110mm |
Manipulator | |
Bewegungsart | JiaBao-Reihe |
Positionierung von Wiederholbarkeit | 0.001mm |
Achsenarbeitsbereich (maximal) | 650mm*560mm*50mm |
Arbeitsplatz | |
PWB-Fixierung | Standard, Spezialisierung |
PWB-Laden/entladend | Handbuch |
PWB-Größe (maximal) | 320*320mm |
PWB stark (maximal) | 5mm |
Fixturing | |
Fixturing Starrheit | Besonders angefertigt machen Sie Befestigung |
Fixturing-Fixierung | Maschinerie |
Spindel-Motor | |
Energie | 150W |
Spindel | 60000rpm/min |
Schützen Sie sich | Selbst-/Windabkühlen |
Änderungsschneider | Spezialisierung |
Verlegung von Fähigkeit | |
Schnittgeschwindigkeit (Maximum) | 80mm/s |
Fahrgeschwindigkeit (Maximum) | 2500mm/s |
Präzision des Ausschnitts | 0.01mm |
Vakuum-Anlage | |
Vakuumenergie | 3.5KW WECHSELSTROM 380V |
Vakuum | Blei |
Dienstprogramme | |
Energie | 2.0KW AC380V |
Luftzufuhr | 4-6KG/cm2 |
Programmierung | |
Programm redigieren | Inline |
Funktion redigieren | Linie, Bogen, circula, U-Kurve |
Programmspeicher | HDD |
Visionssystem | SONE-Farbe-CCD |
Fräserausgleich | AUTO |
Vakuumeinrichtung | AUTO |
Operations-Monitoren | |
Iindicator | Iindicator-Maschinenzustand |
Werkzeugkontrolle | Automatische Entdeckungsstandzeit, der Gebrauch der Zeitprüfung |
Motor sich schützen | Haben Sie die Überhitzung, Überlastung, Niederspannungsschutzfunktion |
Motor über ladender Kontrolle | Haben Sie Überlastung, die Linie ist Schutzfunktion der normalen, Niederspannung |
Verwendbare Zeit des Werkzeugs | Automatische Entdeckungsstandzeit, |
Datenstatistik | Unterschiedliches Brettmodell, Zählung trennend, verschiedene Zählungsmethoden |
Fehleraufzeichnung | Software notiert automatisch alles Warnungsgedächtnis von Maschinen |
III. Genauigkeit | |
Achsenpräzision | 0.001mm |
Schnittgenauigkeit | 0.1mm |
IV. Sicherheit | |
Arbeitsbereich schützen sich | Mit vier Siegelschutz |
Tür-Sensor | Vorder- und Rückseite Sicherheitstürmikroschalter-Sensor (optional) |
ErfordernisSTOPP-Taste |
