Produktdetails:
|
Farbe: | Weiß | PWB-Stärke: | 0.8-3.0mm |
---|---|---|---|
PWB-Art: | Prägebrücke | Schnittgenauigkeit: | ±0.05mm |
PWB-Größe: | Besonders angefertigt | Staubsauger: | 3hp/2.2kw |
Verlegung von Stückchen: | Durchmesser 0.8-2.5mm | Zertifikat: | CER |
Vor-Ort-Installation: | Ja | Produktname: | Kundengebundener Router PWBs Depaneling |
Markieren: | Router-Maschine 60000RPM PWBs Depaneling,Prägerouter brücke PWBs Depaneling,CER Zertifikat CNC-PWB-Trennzeichen |

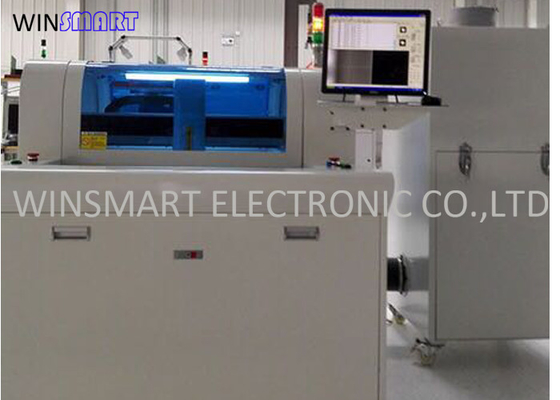

60000RPM fertigte Router-Maschine CNC-PWB-Trennzeichen PWBs Depaneling besonders an
Kundengebundener Router Instroduction PWBs Depaneling:
Dieser depaneling Router PWBs ist eine bedingte Art PWB-Trennzeichen mit den Eigenschaften der Kompaktbauweise und der starken Starrheit; Und die Operation depaneling Routers PWBs ist einfach, sicher und einfach, den Würfel zu ändern. Aber wir sollten die Schnittposition beachten, wenn wir es verwenden.
Kundengebundene Router-Eigenschaften PWBs Depaneling:
1. 1.X10 Summen-im Bild macht Programmierungs-easier&increase die Genauigkeit von der Punkteinstellung.
2. Doppelbetriebtabelle zum die Stückchen, zu verlegen zu halten, die ständig, passend für Großserienproduktion arbeiten.
3. Optionale Spitzen- und untere Staubsauganlage.
4. Kundengebundene Befestigung besseres Schnitteffection sicherstellen.
5. Hat die Verlegung der gebissenen überprüfenden und Warnungssystem Lebenszeit, um Betreiber zu erinnern, die Verlegung von Stückchen zu ändern, wenn es 120M Ausschnitt beendet. Und die Verlegung von Stückchen erste 2mm schnitt den ersten Prägepunkt, Mitte 2mm schnitt den zweiten Prägepunkt, die letzten 2mm schnitt den dritten Prägepunkt, um seine Lebenszeit zu erhöhen.
Kundengebundene Router-Spezifikation PWBs Depaneling:
I. Hardware | |
SPINDEL | China-Markenspindel (optional) |
CCD | Linie industrielle Kameras Sonys 520 |
LINSE | Computar EX2C |
Schraube | TBI-Präzisionsground-ball-Schraubenimporte |
Führer | HIWIN, das importierte lineare Führungsschiene verbreitert |
MOTOR | Reihe JiaBao LCF |
KARTE INPUTS/OUTPUT CONTRONL | HFC PCI-9074 |
KARTE DES FAHRER-CONTRONL | HFC PCI-9074 |
INPUT-/OUTPUTkarte | PCI-9074-64pcs/-38pcs |
Statische Reinigung | STATIC-ST401A Reihe |
Computer | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G) |
Maschinenschnittstelle | AOC LCD17“, Logitech-Maus |
2. Software | |
Kontrollsystem | Windows XP Berufs (Service3, v.3244) |
Operation GUI | Englisches Windows XP |
Programm redigieren | Inline |
Visionssystem | Ausgleich CCDs AOTU |
Kontrollsystem | Version F 1.2.100 |
Kundengebundene Router-Parameter PWBs Depaneling:
Gesamt | |
Maße (W*D*H) | 1220mm*1380mm*1240mm |
Gewicht | 450KG |
Höhe ausgeglichen | 60~110mm |
Manipulator | |
Bewegungsart | JiaBao-Reihe |
Positionierung von Wiederholbarkeit | 0.001mm |
Achsenarbeitsbereich (maximal) | 650mm*560mm*50mm |
Arbeitsplatz | |
PWB-Fixierung | Standard, Spezialisierung |
PWB-Laden/entladend | Handbuch |
PWB-Größe (maximal) | 280*320mm |
PWB stark (maximal) | 3.5mm |
Fixturing | |
Fixturing Starrheit | Kundengebundene Befestigung |
Fixturing-Fixierung | Maschinerie |
Spindel-Motor | |
Energie | 150W |
Spindel | 60000rpm/min |
Schützen Sie sich | Selbst-/Windabkühlen |
Änderungsschneider | Spezialisierung |
Verlegung von Fähigkeit | |
Schnittgeschwindigkeit (Maximum) | 80mm/s |
Fahrgeschwindigkeit (Maximum) | 2500mm/s |
Präzision des Ausschnitts | 0.01mm |
Vakuum-Anlage | |
Vakuumenergie | 3.5KW WECHSELSTROM 380V |
Vakuum | Blei |
Dienstprogramme | |
Energie | 2.0KW AC380V |
Luftzufuhr | 4-6KG/cm2 |
Programmierung | |
Programm redigieren | Inline |
Funktion redigieren | Linie, Bogen, circula, U-Kurve |
Programmspeicher | HDD |
Visionssystem | SONE-Farbe-CCD |
Fräserausgleich | AUTO |
Vakuumeinrichtung | AUTO |
Operations-Monitoren | |
Iindicator | Iindicator-Maschinenzustand |
Werkzeugkontrolle | Automatische Entdeckungsstandzeit, der Gebrauch der Zeitprüfung |
Motor sich schützen | Haben Sie die Überhitzung, Überlastung, Niederspannungsschutzfunktion |
Motor über ladender Kontrolle | Haben Sie Überlastung, die Linie ist Schutzfunktion der normalen, Niederspannung |
Verwendbare Zeit des Werkzeugs | Automatische Entdeckungsstandzeit, |
Datenstatistik | Unterschiedliches Brettmodell, Zählung trennend, verschiedene Zählungsmethoden |
Fehleraufzeichnung | Software notiert automatisch alles Warnungsgedächtnis von Maschinen |
III. Genauigkeit | |
Achsenpräzision | 0.001mm |
Schnittgenauigkeit | 0.1mm |
IV. Sicherheit | |
Arbeitsbereich schützen sich | Mit vier Siegelschutz |
Tür-Sensor | Vorder- und Rückseite Sicherheitstürmikroschalter-Sensor (optional) |
ErfordernisSTOPP-Taste |
Kundengebundene Router-Vorteile PWBs Depaneling:
1. ist Tagesförderung des depaneling Routers PWBs hohe, Rettungsherstellungskosten.
2. verbessern Sie die Qualität der Produktion und des Services.
3. Nach dem Schnitt, der depaneling Router PWBs setzt eine staubfreie Schneidtechnik ein, um zu garantieren, dass das getrennte Brett sehr sauber ist und keine anderen Werkzeuge benötigt, den Staub zu säubern.
4. Niedrige Beschäftigungskosten.
Router-Maschine FAQ PWBs Depaneling:
1.A: Was ist Lebenszeit der Verlegung von Stückchen?
Q: 150-300 Meter.
2.A: Kann dieses Modell Aluminium-PWB-Bretter schneiden?
Q: Ja kann es.
3.A: Was über PWB-Positionierung?
Q: Gebrauch kundengebundene Spannvorrichtung für die Positionierung.
4.A: Was ist die Spindel für den depaneling Router PWBs?
Q: Marke Deutschlands SycoTec 4025 oder Chinas.
