Produktdetails:
|
PWB-Material: | FR4, MCPCB | PWB-Stärke: | 0.8-2.5mm |
---|---|---|---|
Schnittlänge: | Konnte eingestellt werden | Schnittgeschwindigkeit: | 4 |
Name: | Aluminium-Maschine PWBs Depaneling | ||
Markieren: | Maschine 4 Geschwindigkeits-Rate PWBs Depaneling,CER genehmigtes V schnitt Maschine PWBs Depaneling,500mm/s Aluminium-Maschine PWBs Depaneling |

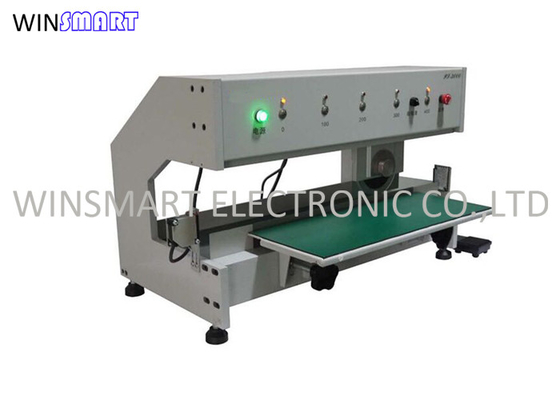

Automatische 4 Geschwindigkeits-Rate Aluminium-Maschine PWBs Depaneling für V-geschnittene Bretter
Aluminium-Maschinen-Beschreibung PWBs Depaneling:
1. Diese depaneling Maschine PWBs nimmt einen neuen Typ linearer/Kreisschneiderentwurf an und schließt den Mikroscherbeanspruchungs-Ausschnittanschlag auf einmal ab. Der Schneider ist für den Schnitt von PWB mit V-Nut passend. Das Brett zieht nicht um, und das Schnittblatt bewegt sich vorwärts und zurück. Die Scherbeanspruchung wird verringert und das mögliche Qualitätsrisiko des Produktes wird verringert. Die Schneidemaschine wird vom Hochgeschwindigkeitsstahl hergestellt und kann wiederholt verwendet werden. Lassen Sie uns jetzt über den Druckeffekt von PWB-Schneider sprechen.
2. nach Ansicht der Physik, können wir verstehen dass, wenn das Material Verschiebung nicht unter der Aktion der externen Kraft produzieren kann, seine Geometrie und Größe ändert. Diese Deformation wird Belastung genannt.
3. Wenn das Material verformt wird, gibt es die gleiche aber gegenüberliegende Eingreiftruppe, nach innen, zum der externen Kraft zu widerstehen. Die Konzentration der verteilten internen Kraft an einem bestimmten Punkt wird Druck genannt. Kurz gesagt wird die interne Kraft pro Flächeneinheit eines Punktes im Querschnitt unter Studie Druck genannt, wird das normale des Querschnitts normalen Druck oder normalen Druck genannt, und die Tangente des Querschnitts wird Scherbeanspruchung genannt. Oder Scherbeanspruchung.
4. zuerst wie einige bewegliche Messer PWB-Schneider, bewegt sich das PWB nicht in den Schneidvorgang und in die runden Messerbewegungen. Dieses garantiert, dass die elektronischen Bauelemente des Substrates nicht an der Bewegung schädigendes liegen, und ist auch ein Faktor, der den Druck des Trennzeichens beeinflußt. Darüber hinaus kann es die Gleitgeschwindigkeit des runden Schneiders, die Tiefe der V-Nut, den Verlust des Schneiders und die genaue Anpassung des Abstands zwischen dem oberen runden Schneider und dem unteren geraden Schneider justieren.
Aluminium-Maschinen-Eigenschaften PWBs Depaneling:
1. Separate vor-gezählte PWB-Versammlung ohne Druck entweder auf PWB oder Komponente
2. Eine Notenprogrammierung der geschnittenen Länge mit Digitalanzeige
3. Das Trennen von Geschwindigkeit wird durch einen Drehknopf justiert
4. Zeitweiliges Zählen oder Ausschnitte des Griffs
5. Brett mit hervorstehender Komponente kann genau geschnitten werden
6. Große Edelstahlplattform auf beiden Seite des Ausschnitts beladen verhindert Brett wackeln und verlegen Höhe und Winkel sind justierbar
7. Freigabe zwischen den Kreis- und linearen Blättern sind justierbar, unterschiedliche Nuttiefe zu passen und entschädigen Blatt tragen heraus
8. Blätter konnten wieder-geschärft werden
9. Blätter konnten als Antrag der Kunden besonders angefertigt werden
Aluminium-technische Daten PWBs Depaneling:
Modell | SMTAD5 |
Maschinen-Maß | L650*W550*H460 |
Max Cutting Length | 400mm |
PWB-Material | FR4, MCPCB |
Schnittgeschwindigkeit | 300mm/s oder 500mm/s |
PWB-Stärke | 0.6-2.5mm |
Energie | 220/110V |
Maschinen-Gewicht | 50kgs |
Sicherheits-Sensor | Ja |
Schnitt des Anschlags | Kann eingestellt werden |
Blattartig | Kreis- + linear |
Blatt-Material | Hochgeschwindigkeitsstahl |
Maschinen-Zustand | Neu |
Blatt Wieder-geschärft | 2-3mal |
Garantie | 1-jährig |
Service | 7/24 technische on-line-Unterstützung, Überseetrianing ist verfügbar. |
Aluminium-Maschinen-Eigenschaften PWBs Depaneling:
maintanance 1.Easy und Operation
2.Low Biegungsspannung, keine Erschütterung
3.specially für Harzsubstrat PWB mit vor-gezählter v-Nut
Gebrauch 4.safety
