Produktdetails:
|
| PWB: | Tab Boards | PWB-Material: | FR4, Aluminium |
|---|---|---|---|
| PWB-Stärke: | 0.8-3.0mm | Inspektions-Video: | Zur Verfügung gestellt |
| Schnittgenauigkeit: | ±0.05mm | CER: | Ja |
| Arbeitsbereich: | 350x400mm | Schnittgeschwindigkeit: | 1-100mm/s |
| Staubsauger: | Unter oder Spitzen | Produkt-Name: | PC-gesteuerte Maschine PWBs Depaneling |
| Markieren: | Maschine 0.8mm PWBs Depaneling,PC-gesteuerte Maschine PWBs Depaneling,Router-Maschine Vorsprung PWBs Depaneling |
||

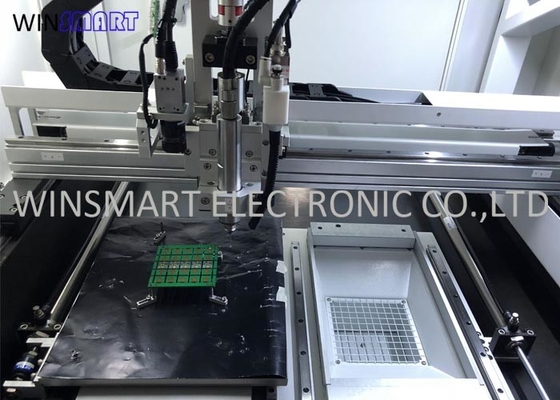

PC-gesteuerte Maschine PWBs Depaneling, PWB Sigulation für Vorsprung PWB-Bretter
PC-gesteuerte Maschinen-Einleitung PWBs Depaneling:
Ist depaneling Routermaschine PWBs eine Maschine, die benutzt wird, um unregelmäßige PWB-Bretter zu trennen, die durch Stempellöcher angeschlossen werden. Alias PWB-Kurvenschneidemaschine, Stempelloch PWB-Trennzeichenmaschine, PWB-Router, depaneling Routermaschine PWBs. Es ist ein wichtiger Prozess im PWB-Herstellungsverfahren. Und es bezieht sich den auf Schnitt der Grafiken, die vom Kunden durch das Stückchen entsprechend dem Verarbeitungsprogramm gefordert werden, das durch das Projekt entworfen ist. Wenn der Fräser bis zu einem gewissen Grad getragen wird, bricht er das Messer und führt zu Durchsickern. Wenn die Druckplatte mit gutem Stückchen nicht an den Kunden entsprechend den Anforderungen des Kunden geliefert wird, kann PCBA (Leiterplatte + Versammlung bezieht sich den auf ganzen Prozess leeren Brettes PWBs, das durch SMT und dann Badsteckverbindung überschreitet), nicht auf das Produkt, mit dem Ergebnis PCBA Verschrottung erfolgreich installiert sein.
PC-gesteuerte Maschine Advantanges PWBs Depaneling:
1. Doppeltabelle, Stückchen verlegend arbeiten ständig und verbessern Produktivität.
2. Ununterbrochener Ausschnitt ohne Unterbrechung während des Be- und Entladung.
3. Das hochwertige System der drehenden Welle ermöglicht dem System, schnell sich zu beschleunigen und zu verlangsamen, die Einphaszeit zu verringern, Produktivität zu verbessern und hohe Präzision beizubehalten.
4. Benutzen Sie hochwertige Hardware, um hohe Starrheit und Hochleistung sicherzustellen.
5. Alle Leitspindeln werden bedeckt, um Staub und Schmutz am Hereinkommen zu verhindern, zum der Nutzungsdauer und der Leistung der drehenden Welle zu verbessern.
PC-gesteuerte Maschinen-Eigenschaften PWBs Depaneling:
1. Zwei-Plättchentabellen für Großserienproduktion. Und sie hat den niedrigeren Druck, zum von PCBA zu schützen, um glattes innovatives sicherzustellen.
2. Importierter Motor und Spindel wird für lärmfreien Zweck benutzt.
3. Optionales Spitzen- und unteres Staubsaugen sytem ist für die Anforderungen der verschiedenen Kunden verfügbar.
4. CCD-System der hohen Qualität, zum des genauen Ausschnitts sicherzustellen.
5. Die einfache und einfache Programmierung, Stückchen und Schnittgeschwindigkeit verlegend ist justierbar.
PCBA-Fräser PWB-Router-technische Daten:
| Gesamt | |
| Maße (W*D*H) | 1150mm*1250mm*1325mm |
| Gewicht | 750KG |
| Höhe ausgeglichen | 60~110mm |
| Manipulator | |
| Bewegungsart | JiaBao-Reihe |
| Positionierung von Wiederholbarkeit | 0.001mm |
| Achsenarbeitsbereich (maximal) | 870mm*450mm*50mm |
| Arbeitsplatz | |
| PWB-Fixierung | Standard, Spezialisierung |
| PWB-Laden/entladend | Handbuch |
| PWB-Größe (maximal) | 350*400mm |
| PWB stark (maximal) | 5mm |
| Fixturing | |
| Fixturing Starrheit | Besonders angefertigt machen Sie Befestigung |
| Fixturing-Fixierung | Maschinerie |
| Spindel-Motor | |
| Energie | 40W |
| Spindel | 60000rpm/min |
| Schützen Sie sich | Selbst-/Windabkühlen |
| Änderungsschneider | Spezialisierung |
| Verlegung von Fähigkeit | |
| Schnittgeschwindigkeit (Maximum) | 100mm/s |
| Fahrgeschwindigkeit (Maximum) | 3000mm/s |
| Präzision des Ausschnitts | 0.01mm |
| Vakuum-Anlage | |
| Vakuumenergie | 3.5KW WECHSELSTROM 380V |
| Vakuum | Blei |
| Dienstprogramme | |
| Energie | 2.0KW AC380V |
| Luftzufuhr | 4-6KG/cm2 |
| Programmierung | |
| Programm redigieren | Inline |
| Funktion redigieren | Linie, Bogen, circula, U-Kurve |
| Programmspeicher | HDD |
| Visionssystem | SONE-Farbe-CCD |
| Fräserausgleich | AUTO |
| Vakuumeinrichtung | AUTO |
| Operations-Monitoren | |
| Iindicator | Iindicator-Maschinenzustand |
| Werkzeugkontrolle | Automatische Entdeckungsstandzeit, der Gebrauch der Zeitprüfung |
| Motor sich schützen | Haben Sie die Überhitzung, Überlastung, Niederspannungsschutzfunktion |
| Motor über ladender Kontrolle | Haben Sie Überlastung, die Linie ist Schutzfunktion der normalen, Niederspannung |
| Verwendbare Zeit des Werkzeugs | Automatische Entdeckungsstandzeit, |
| Datenstatistik | Unterschiedliches Brettmodell, Zählung trennend, verschiedene Zählungsmethoden |
| Fehleraufzeichnung | Software notiert automatisch alles Warnungsgedächtnis von Maschinen |
| III. Genauigkeit | |
| Achsenpräzision | 0.001mm |
| Schnittgenauigkeit | 0.1mm |
| IV. Sicherheit | |
| Arbeitsbereich schützen sich | Mit vier Siegelschutz |
| Tür-Sensor | Vorder- und Rückseite Sicherheitstürmikroschalter-Sensor (optional) |
| ErfordernisSTOPP-Taste | |
| Staubsauger | |
| Sieb | Vertikaler Kasten |
| Staubkastenmaße | 730mm×640mm×1700mm |
| Spannungsenergie | AC380V 50HZ, 2.2KW, 3HP |
| Geräusche | Unter 75db |
| Lufteintritts-/Ausgangmaße | 6 Zoll inches/8 |
| Netzanschlusskabel | 5X2.52 |
| Filtertüte mit hoher Dichte | 16PCS |
