Produktdetails:
|
| Kundendienst: | Betriebsvideo und Online-Support | Laser: | UV |
|---|---|---|---|
| Arbeitsbereich: | 300 x 300 mm | Befestigung: | Besonders angefertigt |
| Testbericht: | Zur Verfügung gestellt | Name: | Depanling Laser |
| Markieren: | Hohe Maschine Produktivität PWB Lasers Depaneling,Doppelmaschine tabelle PWB Lasers Depaneling,Maschine 300x300mm Laser PWBs Depaneling |
||

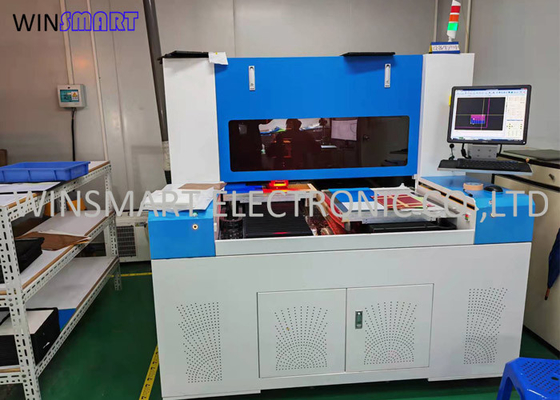

Doppeltabellen-hohe Produktivität PWB Laser Depaneling Maschine PWBs Depanelizer
Zweck Lasers Depaneling:
Die Verarbeitungs- und Anwendungsgegenstände sind weiche und harte Platte PWBs, FPC und in Verbindung stehender materieller Ausschnitt, Abdeckungsöffnung und anderer Operationen.
Leistungsfähige Integration aller Komponenten der Ausrüstung, einschließlich Laser, Strahlengang, Galvanometersystem, Bewegungsplattform mit 4 Achsen und Bild
System, zum der leistungsfähigen und genauen Operation zu erzielen.
Spezifikationen Lasers Depaneling:
| Energie | 380V WECHSELSTROM, 50Hz, 20A |
| Druckluft | Druckluft |
| Maschinen-Maß | 1450 (L) x1350 (W) x1665 (H) Millimeter |
| Installations-Raum | 3000x3000x2500mm |
| Maschinen-Gewicht | 2000kgs |
| Umgebende Temperatur | 22 | ℃ 25 |
| Temperaturänderung | innerhalb ± 1 ℃/24hr |
| umgebende Feuchtigkeit | innerhalb 40% | 70% (keine offensichtliche Kondensation wird erlaubt) |
| Staubfreier Grad | 100000 oder besseres |
| Leistungsaufnahme | 6KW |
| Schnitthöhe | ≤ 50mm × 50mm |
| Schneidstoffe | Brillantschliff/halber Schnitt von PWB/von FPC, von LCP/von Kleber und von anderen in Verbindung stehenden Materialien |
| Schnitt von Stärke | ≤ 3mm |
| Schnittgeschwindigkeit | ≤ 3000mm/S |
| Gesamtgenauigkeit der maschinellen Bearbeitung | ≤ 30um |
| Verarbeitung des Musters | Gerade, Hieb, Kurve, Abnormität, usw. |
Lasersender Laser-Depaneling:
| Laser | Nanosekundenlaser der Lichtwelle 355nm |
| Wiederholfrequenz | 50-150khz |
| Laser Powe | UV-15W@30KHz |
| Impulsbreite | < 20ns=""> |
| Energiestabilität | < 3=""> |
| Strahlnqualität m ² | < 1=""> |
| Modus | 2500mm/S |
Eigenschaften Lasers Depaneling:
Steuern Sie effektiv die Verarbeitungswärmetönung, und verbessern Sie den Randeinsturz und den thermischen Effekt des Produktes. Laser der hohen Qualität, kein verarbeitender Kontakt, kein Grat und Grat nach dem Schnitt. Reifes Prozesssystem kann die Grafiken genau berechnen und segmentieren und verwirklicht den Prozess von Verarbeitungsparametern und Verarbeitung von Grafiken. Kein Druck, ±5μm-Schnittgenauigkeit. Import gerber Datei für einfache Operation. Ausländisch/Linie Ausschnitt ist verfügbar. Berührungsfreies, glattes innovatives.
Laser-Fotos Laser-Depaneling:
Anwendungen Lasers Depaneling und Schnitt-Effekt:
Einsatzbereiche: PWB/fpc/pi/cpi/mpi/pcba/cof/cop/cob/fr4/lcp, etc. Kein Staub, gut zu PWB-Leitfähigkeit.
