depaneling Routermaschine PWBs
>
Doppelachse der tabellen-hohen Geschwindigkeit vier Sicht-PWB-Router-Fräser 350x400mm

Doppelachse der tabellen-hohen Geschwindigkeit vier Sicht-PWB-Router-Fräser 350x400mm

Brand Name: Winsmart
Model Number: SMTR07
MOQ: 1 Satz
Preis: USD20000-80000
Packaging Details: Sperrholzkiste
Payment Terms: T/T, L/C, Western Union
Detail Information
Herkunftsort:
China
Zertifizierung:
CE
Verbindungsweise:
Prägegelenke
PWB-Material:
FR4, Aluminium
PWB-Stärke:
0.8-3.0mm
Inspektions-Video:
stellte zur Verfügung
Schnittgenauigkeit:
±0.05mm
Zertifikat:
Cer
Arbeitsbereich:
350x400mm
Schnittgeschwindigkeit:
1-100mm/s
Reiniger:
Untere Vakuum-Anlage
Produktname:
PWB-Router-Fräser
Versorgungsmaterial-Fähigkeit:
100 Sätze/Monat
Hervorheben:

Sicht-PWB-Router-Fräser

,

350x400mm PWB-Router-Fräser

,

Router-Maschine vier Achse PWBs Depaneling

Product Description

350x400mm Doppeltabellenhochgeschwindigkeitsvier-achse Sicht-PWB-Router-Fräser


PWB-Router-Maschinen-Eigenschaften:
Dieses System hat zwei-Plättchentabellen für Großserienproduktion. Und es hat den niedrigeren Druck, zum von PCBA zu schützen, um glattes innovatives sicherzustellen.
Importierter Motor und Spindel wird für lärmfreien Zweck benutzt.
Optionales Spitzen- und unteres Staubsaugen sytem ist für die Anforderungen der verschiedenen Kunden verfügbar.
CCD-System der hohen Qualität, zum des genauen Ausschnitts sicherzustellen.
Die einfache und einfache Programmierung, Stückchen und Schnittgeschwindigkeit verlegend ist justierbar.


PCBA-Fräser PWB-Router-technische Daten:

Gesamt
Maße (W*D*H)1150mm*1250mm*1325mm
Gewicht750KG
Höhe ausgeglichen60~110mm
Manipulator
BewegungsartJiaBao-Reihe
Positionierung von Wiederholbarkeit0.001mm
Achsenarbeitsbereich (maximal)870mm*450mm*50mm
Arbeitsplatz
PWB-FixierungStandard, Spezialisierung
PWB-Laden/entladendHandbuch
PWB-Größe (maximal)350*400mm
PWB stark (maximal)5mm
Fixturing
Fixturing StarrheitBesonders angefertigt machen Sie Befestigung
Fixturing-FixierungMaschinerie
Spindel-Motor
Energie40W
Spindel60000rpm/min
Schützen Sie sichSelbst-/Windabkühlen
ÄnderungsschneiderSpezialisierung
Verlegung von Fähigkeit
Schnittgeschwindigkeit (Maximum)100mm/s
Fahrgeschwindigkeit (Maximum)3000mm/s
Präzision des Ausschnitts0.01mm
Vakuum-Anlage
Vakuumenergie3.5KW WECHSELSTROM 380V
VakuumBlei
Dienstprogramme
Energie2.0KW AC380V
Luftzufuhr4-6KG/cm2
Programmierung
Programm redigierenInline
Funktion redigierenLinie, Bogen, circula, U-Kurve
ProgrammspeicherHDD
VisionssystemSONE-Farbe-CCD
FräserausgleichAUTO
VakuumeinrichtungAUTO
Operations-Monitoren
IindicatorIindicator-Maschinenzustand
WerkzeugkontrolleAutomatische Entdeckungsstandzeit, der Gebrauch der Zeitprüfung
Motor sich schützenHaben Sie die Überhitzung, Überlastung, Niederspannungsschutzfunktion
Motor über ladender KontrolleHaben Sie Überlastung, die Linie ist Schutzfunktion der normalen, Niederspannung
Verwendbare Zeit des WerkzeugsAutomatische Entdeckungsstandzeit,
DatenstatistikUnterschiedliches Brettmodell, Zählung trennend, verschiedene Zählungsmethoden
FehleraufzeichnungSoftware notiert automatisch alles Warnungsgedächtnis von Maschinen
III. Genauigkeit
Achsenpräzision0.001mm
Schnittgenauigkeit0.1mm
IV. Sicherheit
Arbeitsbereich schützen sichMit vier Siegelschutz
Tür-SensorVorder- und Rückseite Sicherheitstürmikroschalter-Sensor (optional)
ErfordernisSTOPP-Taste


PWB-Router-Staubsauger-Parameter:


SiebVertikaler Kasten
Staubkastenmaße730mm×640mm×1700mm
SpannungsenergieAC380V 50HZ, 2.2KW, 3HP
GeräuscheUnter 75db
Lufteintritts-/Ausgangmaße6 Zoll inches/8
Netzanschlusskabel5X2.52
Filtertüte mit hoher Dichte

16PCS


PWB-Router-Maschinen-Anwendungen:
Es ist in den elektronischen Industrien weitverbreitet, die, wie Handy, Kfz-Elektronik, Haushaltselektrogeräte, Handy, LED-Beleuchtung, medizinische Industrie, etc. herstellen.

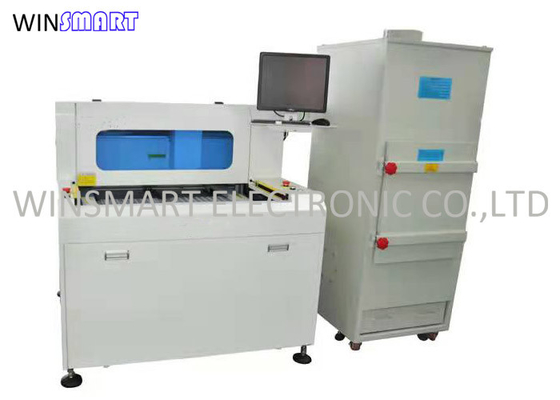

 Doppelachse der tabellen-hohen Geschwindigkeit vier Sicht-PWB-Router-Fräser 350x400mm 0


PWB-Router-Maschinen-Installations-Anforderungen:

1. Die Stromversorgungsanforderungen des Plattenverteilers: AC380V (Hauptmaschine) 4.8K8/9A+ (Staubsauger) 2.2KW/4.7A

2. Tn-s: Phase A, Phase B, Phase C, nulllinie (N), Grundlinie (PET), Stromleitung 4mm2 oben

3. Luftdruckanforderung: 4-6kg/cm ²

4. Platzierungsraum der Maschine: 80-100CM Wartungsabstand sollte hinter der Maschine von der Wand reserviert sein. Die linken und rechten Seiten müssen 50-80CM des Wartungsabstandes aufheben.

5. Befestigungsanforderungen: die Gesamthöhe ist 37MM, unterteilt in unteres frame+jig, und die Länge und die Breite des Unterseitenrahmens sind 430M m×380m, Loch M6 für untere Rahmeninstallation ist quadratische 360×360MM
