Produktdetails:
|
Schnittgenauigkeit: | ±5μm | Mechanische Belastung: | Nein |
---|---|---|---|
Arbeitsbereich: | 300x300mm | Arbeitsbereich: | 40x40mm |
Laser-Marke: | Optowave | PWB-Verbindung: | V-geschnittene, Prägegelenke |
PWB-Material: | Flex-PWB, FR4 | Name: | UV-Laser-Schneidemaschine |
Markieren: | UV-Laser-Schneidemaschine 15W,Flex-PWB-UV-Laser-Schneidemaschine,Maschine Optowave Laser-Kopf PWBs Depaneling |

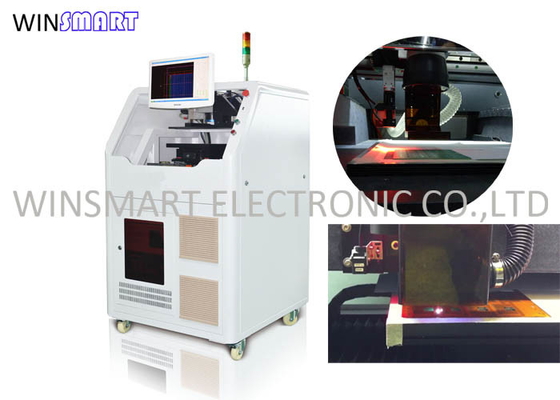

Wirtschaftliche 15W Optowave Laser-Kopf-Flex-PWB-UV-Laser-Schneidemaschine
UV-Laser-Schneidemaschine Instroduction:
Diese Ausrüstung PWB Lasers Depaneling wird mit Hochstabilität und dem besten Leistung UV-Laser integriert
Generator.
Diese Ausrüstung liefert großen Arbeitsbereichfokus, Netzverteilungsverhältnis und kleine thermische Neigung, die kleine Schnitthöhe und schnittfreudige Qualität während der Verarbeitung gibt.
Mit hoch entwickeltem Zweiachsentabellen- und Regelungsmodul stellt es schnellen Ausschnitt beim Beibehalten von Mikrometergröße Präzision mit moderner Technologie der Stellungsgeber- und CCD-Bildgefangennahmenanwendung sicher.
PWB-Depaneling und -singulation Laser-Systeme gewinnen Popularität-besonder als Leiterplattekomplexität und Komponentenverhältnisse fahren fort zu steigen. Mikroelektronik und Hersteller des medizinischen Geräts erfordern nahe Toleranzen und minimales Rückstand-dieses ist wo Lasertechnologieglanz
UV-Laser-Schneidemaschine-Beschreibung:
Laser-Ausschnitt wird jetzt als zusätzliche Methode durch einige Hersteller angeboten.
Der UV-Laser, der depaneling ist, nutzt eine 355 Nanometer Wellenlänge (ultraviolett) aus, Diode-gepumpt, Lasersender. An dieser Wellenlänge ist der Laser zum Schnitt, zur Bohrung und zur Strukturierung auf den steifen und Flexstromkreissubstraten fähig. Das Laserstrahl, fähig zu geschnittenen Breiten darunter 25μm, wird durch Hochpräzision, Galvoscannenspiegel mit Wiederholgenauigkeit von +/- μm 4 gesteuert.
Eine Vielzahl von Substratmaterialien kann mit einer UV-Laser-Quelle einschließlich FR4 und FPC geschnitten werden.
UV-Laser-Schneidemaschine-Spezifikation:
Laser | Q-Schalten Diode-pumpte allen Festkörperuv-laser |
Laser-Wellenlänge | 355nm |
Lasersender | Optowave UV-15W@30KHz |
Positionierung von Präzision von Worktable des Linearmotors | ±2μm |
Wiederholungs-Präzision von Worktable des Linearmotors | ±1μm |
Effektives Arbeitsfeld | 300mmx300mm (kundengerecht) |
Abtastgeschwindigkeit | 2500mm/s (maximal) |
Arbeitsfeld | 40mmх40mm |
UV-Laser-Schneidemaschine-Vorteile:
Genauigkeit, Präzision, niedrige mechanische Belastung, hochwertiger von den Schnitten, niedrigere Werkzeugkosten und flexible Kontur und Schnittfähigkeiten.
