Produktdetails:
|
| Bedingung: | Neu | PWB-Material: | FR4, Aluminium |
|---|---|---|---|
| PWB-Stärke: | 0.8-3.0mm | Vorteil: | Doppeltabellen |
| Schnittgenauigkeit: | ±0.05mm | Ursprung: | China |
| Eigenschaft: | Kopfsteckling | Schnittgeschwindigkeit: | 1-100mm/s |
| Reiniger: | Optionale Spitzen- und untere Vakuum-Anlage | Produkt-Name: | PWB CNC-Router-Maschine |
| Markieren: | CCD,das PWB CNC-Router-Maschine in Position bringt,Automatische PWB CNC-Router-Maschine |
||

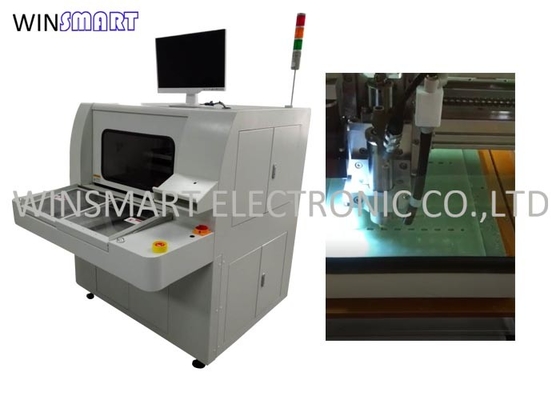

Automatisches CCD, das PWB CNC-Router-Maschinen-Kopfstecklings-Staubsauger in Position bringt
PWB CNC-Router-Maschinen-Einleitung:
Ein Depanelings-Router ist eine Maschine, die hölzernem Router ähnlich ist. Er benutzt ein Routerstückchen, um das Material des PWBs zu mahlen. Die Härte des PWB-Materials nutzt das Stückchen ab, das regelmäßig ersetzt werden muss.
Wegewahl erfordert, dass einzelne Bretter unter Verwendung der Vorsprünge in einem Gremium angeschlossen werden. Das Stückchen mahlt das ganze Material des Tab. Es produziert viel Staub, der gestaubsogen werden muss. Es ist wichtig für die Vakuum-Anlage, ESD-Safe zu sein. Auch das Fixturing des PWBs muss fest sein - normalerweise wird eine Aluminiumspannvorrichtung oder ein Vakuumholdingsystem benutzt.
PWB CNC-Router-Maschinen-Eigenschaften:
1. Zwei-Plättchentabellen
2. Niedriger Druck
3. Machen Sie innovatives glatt
4. Manul, das /unloading lädt
5. CCD-System für genauen Ausschnitt
6. Justierbare Schnittgeschwindigkeit 1-100mm/s
PWB CNC-Router-technische Daten:
| Gesamt | |
| Maße (W*D*H) | 1250mm*1650mm*1450mm |
| Gewicht | 750KG |
| Höhe ausgeglichen | 60~110mm |
| Manipulator | |
| Bewegungsart | JiaBao-Reihe |
| Positionierung von Wiederholbarkeit | 0.001mm |
| Achsenarbeitsbereich (maximal) | 650mm*560mm*50mm |
| Arbeitsplatz | |
| PWB-Fixierung | Standard, Spezialisierung |
| PWB-Laden/entladend | Handbuch |
| PWB-Größe (maximal) | 320*320mm |
| PWB stark (maximal) | 5mm |
| Fixturing | |
| Fixturing Starrheit | Besonders angefertigt machen Sie Befestigung |
| Fixturing-Fixierung | Maschinerie |
| Spindel-Motor | |
| Energie | 150W |
| Spindel | 60000rpm/min |
| Schützen Sie sich | Selbst-/Windabkühlen |
| Änderungsschneider | Spezialisierung |
| Verlegung von Fähigkeit | |
| Schnittgeschwindigkeit (Maximum) | 80mm/s |
| Fahrgeschwindigkeit (Maximum) | 2500mm/s |
| Präzision des Ausschnitts | 0.01mm |
| Vakuum-Anlage | |
| Vakuumenergie | 3.5KW WECHSELSTROM 380V |
| Vakuum | Blei |
| Dienstprogramme | |
| Energie | 2.0KW AC380V |
| Luftzufuhr | 4-6KG/cm2 |
| Programmierung | |
| Programm redigieren | Inline |
| Funktion redigieren | Linie, Bogen, circula, U-Kurve |
| Programmspeicher | HDD |
| Visionssystem | SONE-Farbe-CCD |
| Fräserausgleich | AUTO |
| Vakuumeinrichtung | AUTO |
| Operations-Monitoren | |
| Iindicator | Iindicator-Maschinenzustand |
| Werkzeugkontrolle | Automatische Entdeckungsstandzeit, der Gebrauch der Zeitprüfung |
| Motor sich schützen | Haben Sie die Überhitzung, Überlastung, Niederspannungsschutzfunktion |
| Motor über ladender Kontrolle | Haben Sie Überlastung, die Linie ist Schutzfunktion der normalen, Niederspannung |
| Verwendbare Zeit des Werkzeugs | Automatische Entdeckungsstandzeit, |
| Datenstatistik | Unterschiedliches Brettmodell, Zählung trennend, verschiedene Zählungsmethoden |
| Fehleraufzeichnung | Software notiert automatisch alles Warnungsgedächtnis von Maschinen |
| III. Genauigkeit | |
| Achsenpräzision | 0.001mm |
| Schnittgenauigkeit | 0.1mm |
| IV. Sicherheit | |
| Arbeitsbereich schützen sich | Mit vier Siegelschutz |
| Tür-Sensor | Vorder- und Rückseite Sicherheitstürmikroschalter-Sensor (optional) |
| ErfordernisSTOPP-Taste |
