Produktdetails:
|
PWB-Material: | FR4, MCPCB, FPC | Geräusche: | Abzüglich 50DB |
---|---|---|---|
Kundendienst erbracht: | Ingenieure verfügbar Maschinerie übersee instandhalten | Ertrag: | Entsprechend Anwendung |
Zertifikat: | Ja | Name: | Pneumatische Stanzmaschine |
Markieren: | Luft-Zylinder-pneumatische Stanzmaschine,Pneumatische Stanzmaschine PWBs FR4,Zeit-Zyklus-lochende Zeit des Zyklus-10S |

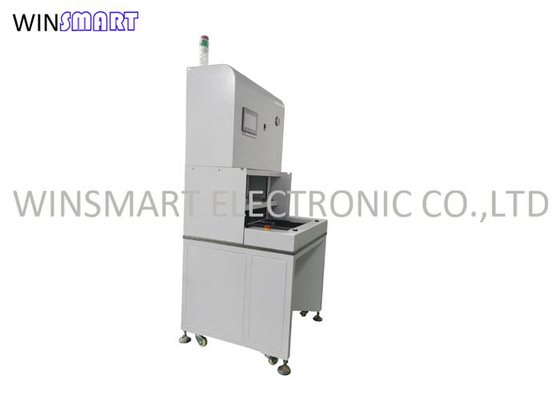

Luft-Zylinder-pneumatische Stanzmaschine 10 Sekunden fahren lochende Zeit rad
Pneumatischer Stanzmaschine-Überblick:
Diese Maschine ist ein halbautomatisches PWB-Trennzeichen. Unsere Fabrik stimmt mit den entsprechenden nationalen Produktionsstandards überein. Der Garantiezeitraum ist vom Kaufdatum 1-jährig (der Ausrüstungsschaden, der durch anormalen Gebrauch verursacht wird, ist nicht in der Garantie eingeschlossen)
Durchschlags-Presse-Maschinen-Eigenschaften:
1. Speziell entworfen für FPC, vermeiden hartes PWB, CEM, MCPCB-Bretter, Zinnsprung, gebrochen, das Winden, die Grate und andere Phänomene
2. lochende Geschwindigkeit der willkürlichen Regelung, Zeitdruck entsprechend unterschiedlichen Produkten und Form lochend und stempeln.
3. Es ist einfach, Formen und den Touch Screen durch einen Knopf für Form-spezifische Passwörter zu ersetzen, um sicheren Betrieb sicherzustellen.
4. Längsbewegung der unteren Form für einfaches Plazierungsund Erntepcbs und persönliche Sicherheit sicherstellen.
5. Unter Verwendung der beide zu steuern Handdruckknopfsynchronisierung (innerhalb 1 an zweiter Stelle), menschliche Sicherheitsrisiken beseitigen.
6. Gebrauch von reiner Luft, keinem Öl, geringen Energie, einfachem der Wartung, schnellen und stabilen Ertrag der Energieeinsparung.
7. erleichtern auswählbarer Handbuch- oder Selbsttätigkeitsmodus, das Computerprogramm in Verbindung mit der Zählung, der Tagesertrag und Summe, die gleichzeitig notiert werden, die Statistiken, die genaue Zählung und die hohe Leistungsfähigkeit.
8. Setzen Sie pneumatische Technologie ein, kann ein Kompressor für mehr arbeiten, als ein Durchschlag, normaler Gebrauch und Instandhaltungskosten niedriger als andere Arten Durchschlag waren.
Durchschlags-Presse-Maschinen-Spezifikation:
Arbeitsbereich | 460*320mm |
Funktionsdruck | 0.45-0.7Mpa |
Schnittgenauigkeit | ±0.05mm |
Zykluszeit | 7-15 Sekunden |
Ertrag | 8T |
PCB-/FPCstärke | 0.08-3.5MM |
PCB-/FPCmaterial | FPC, FR1, FR4, CEM-1, CEM-3, MCPCB |
Schnitt des Modus | Lochen |
Durchschlagsbefestigung | Sterben Werkzeugausstattung (Form) |
Arbeitseigentum |
Lcd-Anzeige, notiert automatisch die Zahl von verarbeitete Produkte, automatisches Lochen |
Getriebehafen | Internationaler Standard |
Operations-Sprache | Englisch |
Anschlag | 50MM |
Formhöhe | 170MM |
Energie | 380/220V |
Sicherung | 3A |
Maschinenmaß | 820x740x1750mm |
Maschinengewicht | 680kgs |
Durchschlags-Presse-Maschinen-lochende Form-Installations-Schritte:
1. entfernen Sie die Sicherheitstür
2. Platz die zwei Stiftlöcher auf der Bodenplatte der unteren Form auf den zwei Haken.
3. werden Zufuhr die obere Form in das Fach (sehen Sie unterhalb des Bildes) und der Formrand und die obere Platte überschnitten.
4. Die Maschine schaltet zum manuellen Arbeitsmodus. Drücken Sie den „vorderen und hinteren“ Knopf, um die untere Form in die Maschine einzuziehen.
5. trennen Sie die Luftquelle, fallen die oberen und untereren Zylinder langsam, und der Führerposten der oberen Form verlängert in die untere Form, und die zwei schließen langsam zusammen.
6. Nach den oberen und untereren Formen seien Sie, die geschlossen Rändelschrauben wie in der Zahl gezeigt manuell festzuziehen. Vergewissern Sie sich, dass die obere Form nicht sich bewegen kann. Nach dem Festziehen wird die Luftquelle angeschlossen, steigt der Zylinder, wird die obere Form getrennt, und die Luftquelle wird wieder getrennt, um zu überprüfen, ob die obere Form und die untere Form geschlossen sein können. Wiederholen Sie den Vorgang einmal oder zweimal, um zu garantieren, dass die oberen und untereren Würfel glatt vor Verfahren zum nächsten Schritt geschlossen werden.

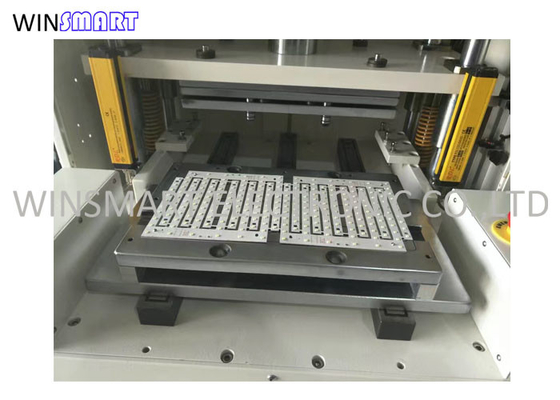

Durchschlags-Presse-Maschinen-Details:
Durchschlags-Presse-Maschinen-Wartung:
1. entfernen Sie überschüssige Bretter in der Zeit.
2. fügen Sie Fett den zwei Führungsstangen alle zwei Monate, hinzu und tragen Sie Schmieröl an auf
die Pleuelstangewelle.
3. entfernen Sie Wasser vom Druckminderventil regelmäßig.
4. Wenn die organischen Teile geschädigt werden, sollten sie sofort repariert werden.
