Produktdetails:
|
| Leiterplatte: | FR4, FPC | Laser: | UV |
|---|---|---|---|
| Bedingung: | Hergestellt in China, neu | Befestigung: | Angepasst |
| CE-Bericht: | Bereitgestellt | Name: | Laser-PCB-Maschine |
| Markieren: | Treten Sie nicht mit Laser PWB-Maschine in Verbindung,Festkörperuv-laser PWB-Maschine,Maschine Laser 355nm PWBs Depaneling |
||

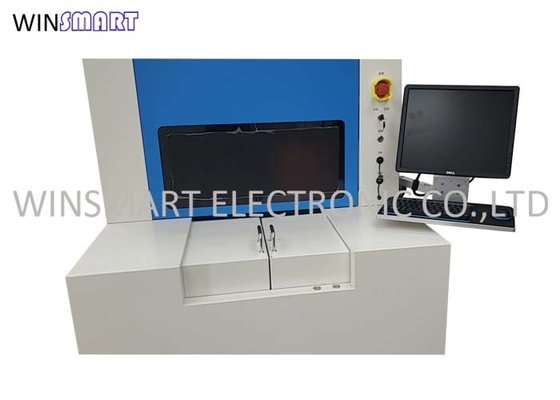

Berührungsloses Schneiden von ±2 μm Präzisions-Laser-PCB-Maschine Depaneling PCB
Vorteile der Laser-PCB-Maschine:
Kein Staub, gute PCB-Leitfähigkeit.
Keine Belastung, ±5 μm Schnittpräzision
Könnte Gerber-Datei für einfache Bedienung importieren
Alien-/Linienschnitt ist verfügbar
Berührungslose, glatte Schneide
Funktionsprinzip der Laser-PCB-Maschine:
Manuelle/automatische Zuführung von PCB/FPC auf der Plattform -> Vakuumadsorptions-FPC/kundenspezifische Halterung zur Fixierung von PCB -> Kamera-CCD-System scannt Markierungspunkte -> Automatische Positionierung -> Programm läuft -> Laserschneiden -> Getrennte einzelne PCB/FPC-Sammlung.
Merkmale der Laser-PCB-Maschine:
Kontrollieren Sie effektiv den Verarbeitungswärmeeffekt und verbessern Sie den Kantenkollaps und den thermischen Effekt des Produkts.
Hochwertiger Laser, keine Kontaktbearbeitung, kein Grat und Grat nach dem Schneiden.
Ein ausgereiftes Prozesssystem kann die Grafiken genau berechnen und segmentieren und den Prozess der Verarbeitung von Parametern und der Verarbeitung von Grafiken realisieren
Anwendungsgebiete: pcb/fpc/pi/cpi/mpi/pcba/cof/cop/cob/fr4/lcp usw
Technische Daten der Laser-PCB-Maschine:
| Laser | Festkörper-UV-Laser |
| Laserwellenlänge | 355nm |
| Laserquelle | UV 15 W bei 30 KHz |
| Positioniergenauigkeit | ±2 μm |
| Wiederholgenauigkeit | ±1 μm |
| Arbeitsbereich | 300 mm x 350 mm (anpassbar) |
| Scangeschwindigkeit | 2500mm/s |
| Schneidgeschwindigkeit | Weniger 2500 mm/s |
| Schnittpfad | Linie, Kurve, Kreis, Alien |
| Luftdruck | 0,6–0,8 MPa |
| Abmessungen | 1250 x 1250 x 1740 mm |
| Gewicht | 1500 kg |
