Spannungsfreie, hocheffiziente Inline-V-Schnitt-PCB-Trennmaschine

Spannungsfreie, hocheffiziente Inline-V-Schnitt-PCB-Trennmaschine
Stress Free High Efficiency Inline V Cut PCB Separator Machine
Spannungsfreie, hocheffiziente Inline-V-Schnitt-PCB-Trennmaschine Spannungsfreie, hocheffiziente Inline-V-Schnitt-PCB-Trennmaschine

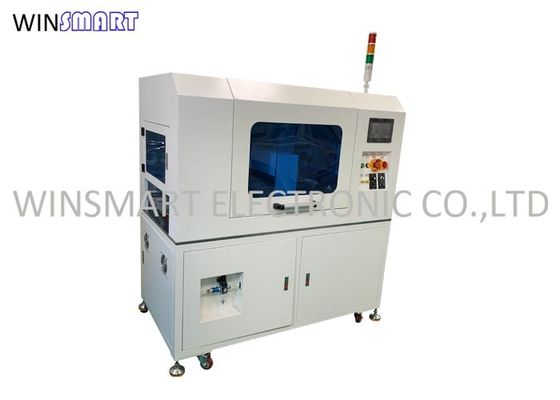

Großes Bild :  Spannungsfreie, hocheffiziente Inline-V-Schnitt-PCB-Trennmaschine

Produktdetails:
Herkunftsort: China
Markenname: Winsmart
Zertifizierung: CE
Modellnummer: SMTD12
Zahlung und Versand AGB:
Min Bestellmenge: 1 Satz
Preis: USD1-10000/set
Verpackung Informationen: Sperrholzkiste
Lieferzeit: 2-5 Tage
Zahlungsbedingungen: L/C, T/T, Western Union
Versorgungsmaterial-Fähigkeit: 200 Sätze pro Monat

Spannungsfreie, hocheffiziente Inline-V-Schnitt-PCB-Trennmaschine

Beschreibung
CE-Zulassung: - Ja, das ist es. Gewährleistung: 1 Jahr
Spannung: 220 V/110 V Die Situation: neu
Max-Panel: 300 x 300 mm Blattleben: ≥ 50.000 Mal
Schneidewinkel: 90° Schnitt-Tiefe: 0-3mm
Schnittlänge: 0-300mm Schnittgenauigkeit: ±0,1 mm
Schnittgeschwindigkeit: 0-50mm/s Schnittdicke: 0.2-3MM
Schnitthöhe: 0-100mm Geräusche: ≤60dB
Produktbezeichnung: Inline-V-Schnitt-PCB-Trennmaschine
Hervorheben:

Inline-V schnitt PWB-Trennzeichen-Maschine

,

Acrylabdeckung PWB-Trennzeichen-Maschine

,

Brett-Versammlungs-Maschine PWB-FR4

Spannungsfreie Inline-V-Schnitt-PCB-Trennmaschine





Inline V-Schnitt-PCB-Trennmaschine Einführung:

Der PCB-Separator ist ein wichtiges Verfahren im Produktionsprozess der Massenelektronenmontage.Zur Verbesserung der Leistung bei der Herstellung von Leiterplatten (PCB) und der linearen Geschwindigkeit der Oberflächenmontage, wird die Leiterplatte in der Regel als große Leiterplatte konzipiert, die in viele kleinere einzelne Leiterplatten aufgeteilt wird, indem in dem Endprodukt PCB-Depannelungsmaschinengeräte verwendet werden.Dieses große PCB-Board kann als Verbindungsablatt oder PCB-Panel bezeichnet werdenDiese große Verbindungsplatte oder -platte wird in kleine Stücke aufgeteilt.oder vor der Fertigung des Endprodukts.

Spannungsfreie, hocheffiziente Inline-V-Schnitt-PCB-Trennmaschine 0



Inline-V-Schnitt-PCB-Trennmaschine Funktionen:

Diese Maschine wird für die PCB-Board-Depaneling nach dem Einfügen verwendet.Die Einstellung jedes Parameters gewährleistet die Konsistenz der Platte Fütterung und der PlatteWir verwenden Mitsubishi PLC und Taiwan Touchscreen, die Bedienung ist einfach und die Maschine kommt mit Sicherheitssensoren, um den sicheren Betrieb zu gewährleisten.



Inline-V-Schnitt-PCB-Trennmaschine Merkmale:

1Eine einzige Gruppe von mehreren Schneidmaschinen kann automatisch aufgeteilt werden und je nach Produkt unterschiedliche Schneidmaschinen hergestellt werden.

2- Ausgestattet mit einer Acryl-Abdeckung zur Sicherheit.

3Die elektrische Steuerung kann in der Mensch-Maschine-Schnittstelle ausgewählt werden, bequem zu öffnen oder abzuschirmen.

4Unter der Messerform ist ein Staub-Tray.

5. Annehmen quadratische Schweißrahmen, Blechdichtungsplatte, Stahlfarbe auf der Oberfläche.

6. geeignet für alle V-Groove-Panels.

7- Material für die Verkleidung: FR4, MCPCB



Inline-V-Schnitt-PCB-Trennmaschine Schneidverfahren:

1Der oberste Plattenmechanismus schickt die PCBA auf die vorgegebene Spur, die Transportstrecke schickt die PCBA an die Spitze des unteren geraden Messers, das untere gerade Messer steigt,Das obere gerade Messer bewegt sich und schneidet in der Y-Richtung, bis alle V-Scoring-Linien in der Y-Richtung geschnitten sind.

2Die durch die Y-Richtung geschnittenen getrennten Platten fließen zu mehreren Gruppen von mehreren Schneidern durch die Spur und das in X-Richtung geschnittene PCB wird auf einmal fertiggestellt.

3Das einzelne PCB fällt auf den Entladungsträgerband und fließt in die hintere Arbeitsstation.

4Unter der Maschine befindet sich ein Staubsauger, der den Staub absorbiert.



Vorteile der Inline-V-Schnitt-PCB-Trennmaschine:

1Hohe Effizienz: Die Maschine ist für den Betrieb in der Linie ausgelegt, was bedeutet, dass sie für die kontinuierliche und automatisierte PCB-Trennung in die Produktionslinie integriert werden kann.Dies führt zu höherer Effizienz und Produktivität, wodurch die manuelle Handhabung und die Produktionszeit minimiert werden.

2. Präzise V-Cut-Trennung: Die Maschine verwendet eine V-Cut-Methode zur Trennung von Leiterplatten. Diese Schneidtechnik gewährleistet eine präzise und saubere Trennung entlang der vordefinierten V-Rohre,so dass glatte Kanten und minimale Belastung der PCB erzielt werdenEs hilft, die Integrität der Schaltungen und Komponenten zu erhalten.

3. Vielseitigkeit: Die Inline V Cut PCB Separator Machine ist vielseitig und kann verschiedene Arten von PCBs verarbeiten, einschließlich Einzel-, Doppelschicht- und Mehrschichtplatten.Es kann verschiedene PCB-Größen aufnehmen, Dicken und Formen, so dass es für eine Vielzahl von Anwendungen geeignet ist.

4. Nichtzerstörerisches Schneiden: Das von der Maschine verwendete V-Cut-Trennverfahren ist nichtzerstörerisch, d. h. es verursacht keine Beschädigung der PCB oder ihrer Komponenten. Dies verringert das Risiko einer Delamination,Risse oder Brüche, die die Qualität und Zuverlässigkeit der abgetrennten PCB gewährleisten.

5. Automatische Ausrichtung und Positionierung: Die Maschine ist mit automatischen Ausrichtung und Positionierungssystemen ausgestattet, die eine genaue Platzierung des PCB für das Schneiden gewährleisten.Diese Funktion beseitigt manuelle Fehler und sorgt für eine konsistente und präzise Trennung für jede PCB.

6. Einfache Bedienung und Programmierung: Die Inline V Cut PCB Separator Machine ist mit benutzerfreundlichen Bedienelementen und intuitiven Schnittstellen ausgelegt, die die Bedienung vereinfachen.Es enthält in der Regel Programmieroptionen zum Festlegen von Schneidparametern, wie z. B. Schneidtiefe und -geschwindigkeit, basierend auf spezifischen PCB-Anforderungen.

7. Hoher Durchsatz: Die Maschine bietet hohe Durchsatzkapazitäten, die eine schnelle und kontinuierliche PCB-Trennung ermöglichen.Erhöhung der Gesamtproduktionseffizienz.

8. Kostenwirksamkeit: Mit seinem automatisierten Betrieb und hoher Effizienz hilft die Inline V Cut PCB Separator Machine, die Arbeitskosten zu senken und Materialverschwendung zu minimieren.Es optimiert den Herstellungsprozess, was es zu einer kostengünstigen Lösung für die PCB-Trennung macht.

9Integration mit der Produktionslinie: Die Maschine ist so konzipiert, dass sie nahtlos in die Produktionslinie integriert wird.die einen reibungslosen Arbeitsablauf und eine Koordinierung mit anderen PCB-Herstellungs- und Montageprozessen ermöglichenEs kann mit vor- und nachgelagerten Geräten für eine effiziente PCB-Behandlung synchronisiert werden.



Spezifikationen der Maschine für Inline-V-Schnitt-PCB-Separator:

Maschinenabmessung Name Inline-V-Cut-PCB-Trennscheib
Abmessung 1500*800*1500 mm
Gewicht 600 kg
Farbe Weiß
Nutzungsvoraussetzungen Stromversorgung AC220V, 1800W
Luftversorgung 0.6MPa
Umwelt Sauber und trocken, vermeiden Sie Feuchtigkeit oder hohe Temperaturen
Min. Abstand zwischen Bauteil und Punktlinie 1.5 mm
PCB-Panelbereich 12x12mm 300x300mm
Einstellung der Zuführtür Feststehende Vorderseite, einstellbare Rückseite
Maximale Komponentenhöhe Oberer 35 mm, unterer 20 mm
Software PLC Lokale Marke
Einstellung der Parameter Einstellung des Touchscreen
Aufbewahrung Verfügbar für 50 Programme
Berührungsschirm Taiwanische Marke
Sensor Der Name: Omron
Spezifikation der Klinge Material Japan Hochstahl
Der Engel. 10 bis 30 Grad
Lebensdauer 3,000,000 mal
Präzision der Messerform 0.1 mm
Ersetzen Sie Messer Form Zeit 60 Minuten
Andere Funktionen Schutz vor Fehlbetrieb Sensoren, Software
Sicherer Schutz Notstoppschalter
Funktion der Strom- und Gasunterbrechung - Ja, das ist es.
Selbstkontrolle Beginnzeitüberwachung, Kapazitätsüberwachung, Ausrüstungsfehlinformationen und automatisches Ausschlusssystem
