Produktdetails:
|
| Farbe: | Weiß | PWB-Stärke: | 0.8-3.0mm |
|---|---|---|---|
| Anwendung: | Platte des Vorsprunges PCBA | Schnittgenauigkeit: | ±0.05mm |
| Maximale PWB-Größe: | 280x320mm | Staubsauger: | 3HP/2.2KW |
| Wegewahlstückchen: | Durchmesser 0.8-2.5mm | Benutzerhandbuch: | 1pc |
| Vor-Ort-Installation: | Ja | Produkt-Name: | Automatische PWB-Router-Maschine |
| Markieren: | 3.0mm starke PWB-Router-Maschine,Fräsmaschine PWBs CNC-2.2KW,Fräsmaschine PWBs CNC-80mm/S |
||

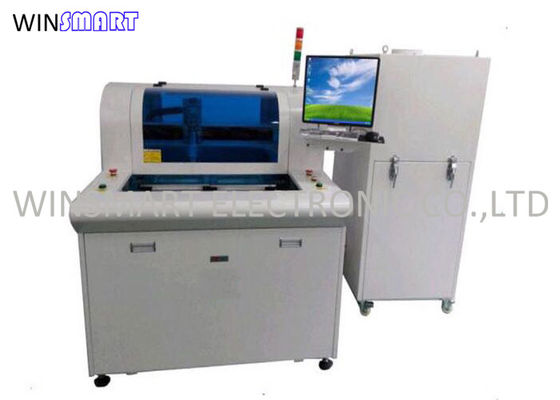

Automatisches PWB-Trennzeichen Fräsmaschine PWB-Router-Maschine CNC-PWBs
Automatische PWB-Router-Maschinen-Eigenschaften:
1. 1.X10 Summen-im Bild macht Programmierungs-easier&increase die Genauigkeit von der Punkteinstellung.
2. Liefert Schiebetisch zwei gleichzeitig Bewegung rein und raus, um die Reißnagelzeit für bessere Produktivität zu verringern.
3. SELBSTbild des KENNZEICHEN-Ausgleichs system.CCD könnte check&simulate der Weg oder Verlegung, um unnötigen Fehler vor Ausschnitt zu verringern.
4. Hat die Verlegung der gebissenen überprüfenden und Warnungssystem Lebenszeit, um Betreiber zu erinnern, die Verlegung von Stückchen zu ändern, wenn es 120M Ausschnitt beendet. Und die Verlegung von Stückchen erste 2mm schnitt den ersten Prägepunkt, Mitte 2mm schnitt den zweiten Prägepunkt, die letzten 2mm schnitt den dritten Prägepunkt, um seine Lebenszeit zu erhöhen.
Automatische PWB-Router-Maschinen-Spezifikation:
| I. Hardware | |
| SPINDEL | Morgen-Sternspindel (optional) |
| CCD | Linie industrielle Kameras Sonys 520 |
| LINSE | Computar EX2C |
| Schraube | TBI-Präzisionsground-ball-Schraubenimporte |
| Führer | HIWIN, das importierte lineare Führungsschiene verbreitert |
| MOTOR | Reihe JiaBao LCF |
| KARTE INPUTS/OUTPUT CONTRONL | HFC PCI-9074 |
| KARTE DES FAHRER-CONTRONL | HFC PCI-9074 |
| INPUT-/OUTPUTkarte | PCI-9074-64pcs/-38pcs |
| Statische Reinigung | STATIC-ST401A Reihe |
| Computer | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G) |
| Maschinenschnittstelle | AOC LCD17“, Logitech-Maus |
| 2. Software | |
| Kontrollsystem | Windows XP Berufs (Service3, v.3244) |
| Operation GUI | Englisches Windows XP |
| Programm redigieren | Inline |
| Visionssystem | Ausgleich CCDs AOTU |
| Kontrollsystem | Version F 1.2.88 |
Automatische PWB-Router-Maschinen-Parameter:
| Gesamt | |
| Maße (W*D*H) | 1220mm*1380mm*1240mm |
| Gewicht | 450KG |
| Höhe ausgeglichen | 60~110mm |
| Manipulator | |
| Bewegungsart | JiaBao-Reihe |
| Positionierung von Wiederholbarkeit | 0.001mm |
| Achsenarbeitsbereich (maximal) | 650mm*560mm*50mm |
| Arbeitsplatz | |
| PWB-Fixierung | Standard, Spezialisierung |
| PWB-Laden/entladend | Handbuch |
| PWB-Größe (maximal) | 280*320mm |
| PWB stark (maximal) | 3.5mm |
| Fixturing | |
| Fixturing Starrheit | Besonders angefertigt machen Sie Befestigung |
| Fixturing-Fixierung | Maschinerie |
| Spindel-Motor | |
| Energie | 150W |
| Spindel | 60000rpm/min |
| Schützen Sie sich | Selbst-/Windabkühlen |
| Änderungsschneider | Spezialisierung |
| Verlegung von Fähigkeit | |
| Schnittgeschwindigkeit (Maximum) | 80mm/s |
| Fahrgeschwindigkeit (Maximum) | 2500mm/s |
| Präzision des Ausschnitts | 0.01mm |
| Vakuum-Anlage | |
| Vakuumenergie | 3.5KW WECHSELSTROM 380V |
| Vakuum | Blei |
| Dienstprogramme | |
| Energie | 2.0KW AC380V |
| Luftzufuhr | 4-6KG/cm2 |
| Programmierung | |
| Programm redigieren | Inline |
| Funktion redigieren | Linie, Bogen, circula, U-Kurve |
| Programmspeicher | HDD |
| Visionssystem | SONE-Farbe-CCD |
| Fräserausgleich | AUTO |
| Vakuumeinrichtung | AUTO |
| Operations-Monitoren | |
| Iindicator | Iindicator-Maschinenzustand |
| Werkzeugkontrolle | Automatische Entdeckungsstandzeit, der Gebrauch der Zeitprüfung |
| Motor sich schützen | Haben Sie die Überhitzung, Überlastung, Niederspannungsschutzfunktion |
| Motor über ladender Kontrolle | Haben Sie Überlastung, die Linie ist Schutzfunktion der normalen, Niederspannung |
| Verwendbare Zeit des Werkzeugs | Automatische Entdeckungsstandzeit, |
| Datenstatistik | Unterschiedliches Brettmodell, Zählung trennend, verschiedene Zählungsmethoden |
| Fehleraufzeichnung | Software notiert automatisch alles Warnungsgedächtnis von Maschinen |
| III. Genauigkeit | |
| Achsenpräzision | 0.001mm |
| Schnittgenauigkeit | 0.1mm |
| IV. Sicherheit | |
| Arbeitsbereich schützen sich | Mit vier Siegelschutz |
| Tür-Sensor | Vorder- und Rückseite Sicherheitstürmikroschalter-Sensor (optional) |
| ErfordernisSTOPP-Taste |
Automatische PWB-Router-Maschine löst unterhalb der Schmerz-Punkte:
Die gegenwärtigen Schmerzpunkte, die durch Herstellungsunternehmen gegenübergestellt werden, sind wie folgt
1. ist Tagesförderung zeitraubend langsam, ineffizient und.
2. Es ist schwierig, das Produktionsverfahren zu steuern und die Qualität der Produktion und des Services zu verbessern.
3. alte Produktionsverfahren, niedrige Produktionskapazität, geringe Qualität und hohe Kundenbeanstandungsrate.
4. hohe Beschäftigungskosten und ernster Mangel an Arbeitskräften.
5. Mangel an effektiver Produktionsausrüstung, weil die Qualität der Produkte nicht, mit dem Ergebnis der Projektverluste an der richtigen Stelle ist und Markenwettbewerbsfähigkeit beeinflußt.
