Produktdetails:
|
Staubabsaugung: | ja | PWB-Stärke: | 0.8-3.0mm |
---|---|---|---|
Vorteil: | Klein und wirtschaftlich | Schnittgenauigkeit: | ±0.05mm |
Maximale PWB-Größe: | 310x360mm | Eigenschaft: | Kopfsteckling |
Zertifikat: | CER Zustimmung | Produktname: | Stehen Sie allein PWB-Router |
Markieren: | Stehen Sie allein PWB-Router-Maschine,CCD,das PWB-Router-Maschine in Position bringt |

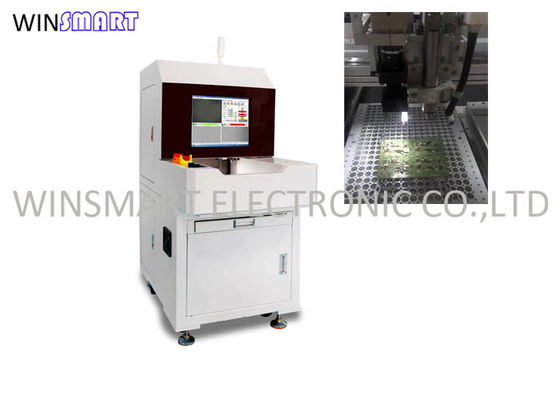

Kleine Abdruck-Stand allein PWB-Router-Maschine erlauben 0.6mm Dia Routing Bits
PWB-Router-Beschreibung:
Ein Depanelings-Router ist eine Maschine, die hölzernem Router ähnlich ist. Er benutzt ein Routerstückchen, um das Material des PWBs zu mahlen. Die Härte des PWB-Materials nutzt das Stückchen ab, das regelmäßig ersetzt werden muss.
Wegewahl erfordert, dass einzelne Bretter unter Verwendung der Vorsprünge in einem Gremium angeschlossen werden. Das Stückchen mahlt das ganze Material des Tab. Es produziert viel Staub, der gestaubsogen werden muss. Es ist wichtig für die Vakuum-Anlage, ESD-sicher zu sein. Auch das Fixturing des PWBs muss fest sein - normalerweise wird eine Aluminiumspannvorrichtung oder ein Vakuumholdingsystem benutzt.
Die zwei wichtigsten Parameter des Verlegungsprozesses sind: Vorschubzahl und Drehzahl. Sie werden entsprechend der gebissenen Art und dem Durchmesser gewählt und sollten proportional bleiben (d.h. sollte zunehmende Vorschubzahl zusammen mit der Erhöhung der Drehzahl erfolgt sein).
Router erzeugen Erschütterungen der gleichen Frequenz wie ihre Drehzahl (und höhere Harmonik), die möglicherweise wichtig wäre, wenn es Erschütterung-empfindliche Komponenten auf der Oberfläche des Brettes gibt. Das Belastungsniveau ist niedriger als für andere depaneling Methoden. Ihr Vorteil ist, dass sie in der Lage sind, Bogen zu schneiden und in den scharfen Winkeln sich zu drehen. Ihr Nachteil ist niedrigere Kapazität.
PWB-Router-Eigenschaften:
Machen Sie innovatives glatt
Niedriger Schnittdruck
Manul, das /unloading lädt
CCD-System für genauen Ausschnitt
Justierbare Schnittgeschwindigkeit 1-100mm/s
PWB-Router-Spezifikationen:
Maschinen-Maß | 613x700x1600mm |
Maschinen-Gewicht | 300kgs |
Navigationsanlage | CCD und Befestigung |
Kontrollsystem | Wechselstromservomotor |
Stromversorgung | 220V |
Vakuummodus | Spitzen-/unteres Vakuum |
Arbeitsbereich | 310x360mm |
Spindel | 60000rpm |
Schnittgeschwindigkeit | 0-100mm/S |
Wiederholbarkeit | ± 0.02mm |
Sichere Tür | Handbuch |
PWB-Router-Anwendung:
