Produktdetails:
|
| PWB-Stärke: | 0.8-3.0mm | Anwendung: | Platte des Vorsprunges PCBA |
|---|---|---|---|
| Schnittgenauigkeit: | ±0.05mm | Vor-Ort-Service: | ja |
| Staubsauger: | 3HP/2.2KW | Schneider: | 0.8-3.0mm |
| Benutzerhandbuch: | 1PC | Produktname: | Fräsmaschine CNC-PWBs |
| Markieren: | Fräsmaschine untere Staubabsaugung PWBs,Fräsmaschine 3.0mm Stärke PWBs,Untere Staubabsaugung CNC-PWB-Mühle |
||

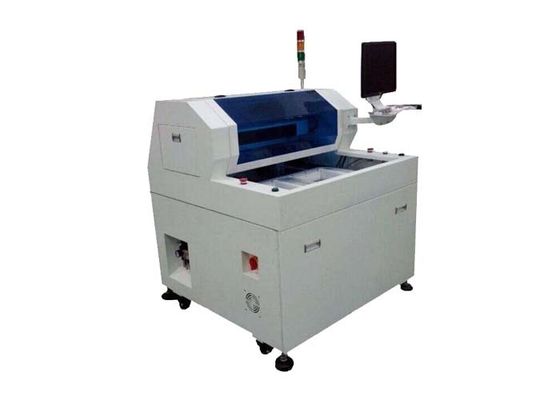

Automatischer Fräsmaschine-unterer Staubabsaugungs-Entwurf CNC-PWBs
Router-Eigenschaften PWBs Depaneling:
1. 1.X10 Summen-im Bild macht Programmierungs-easier&increase die Genauigkeit von der Punkteinstellung.
2. Liefert Schiebetisch zwei gleichzeitig Bewegung rein und raus, um die Reißnagelzeit für bessere Produktivität zu verringern.
3. SELBSTbild des KENNZEICHEN-Ausgleichs system.CCD könnte check&simulate der Weg oder Verlegung, um unnötigen Fehler vor Ausschnitt zu verringern.
4. Hat die Verlegung der gebissenen überprüfenden und Warnungssystem Lebenszeit, um Betreiber zu erinnern, die Verlegung von Stückchen zu ändern, wenn es 120M Ausschnitt beendet. Und die Verlegung von Stückchen erste 2mm schnitt den ersten Prägepunkt, Mitte 2mm schnitt den zweiten Prägepunkt, die letzten 2mm schnitt den dritten Prägepunkt, um seine Lebenszeit zu erhöhen.
Maschinen-Spezifikation:
| I. Hardware | |
| SPINDEL | Morgen-Sternspindel (optional) |
| CCD | Linie industrielle Kameras Sonys 520 |
| LINSE | Computar EX2C |
| Schraube | TBI-Präzisionsground-ball-Schraubenimporte |
| Führer | HIWIN, das importierte lineare Führungsschiene verbreitert |
| MOTOR | Reihe JiaBao LCF |
| KARTE INPUTS/OUTPUT CONTRONL | HFC PCI-9074 |
| KARTE DES FAHRER-CONTRONL | HFC PCI-9074 |
| INPUT-/OUTPUTkarte | PCI-9074-64pcs/-38pcs |
| Statische Reinigung | STATIC-ST401A Reihe |
| Computer | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G) |
| Maschinenschnittstelle | AOC LCD17“, Logitech-Maus |
| 2. Software | |
| Kontrollsystem | Windows XP Berufs (Service3, v.3244) |
| Operation GUI | Englisches Windows XP |
| Programm redigieren | Inline |
| Visionssystem | Ausgleich CCDs AOTU |
| Kontrollsystem | Version F 1.2.88 |
Maschinen-Parameter:
| Gesamt | |
| Maße (W*D*H) | 1220mm*1380mm*1240mm |
| Gewicht | 450KG |
| Höhe ausgeglichen | 60~110mm |
| Manipulator | |
| Bewegungsart | JiaBao-Reihe |
| Positionierung von Wiederholbarkeit | 0.001mm |
| Achsenarbeitsbereich (maximal) | 650mm*560mm*50mm |
| Arbeitsplatz | |
| PWB-Fixierung | Standard, Spezialisierung |
| PWB-Laden/entladend | Handbuch |
| PWB-Größe (maximal) | 280*320mm |
| PWB stark (maximal) | 3.5mm |
| Fixturing | |
| Fixturing Starrheit | Besonders angefertigt machen Sie Befestigung |
| Fixturing-Fixierung | Maschinerie |
| Spindel-Motor | |
| Energie | 150W |
| Spindel | 60000rpm/min |
| Schützen Sie sich | Selbst-/Windabkühlen |
| Änderungsschneider | Spezialisierung |
| Verlegung von Fähigkeit | |
| Schnittgeschwindigkeit (Maximum) | 80mm/s |
| Fahrgeschwindigkeit (Maximum) | 2500mm/s |
| Präzision des Ausschnitts | 0.01mm |
| Vakuum-Anlage | |
| Vakuumenergie | 3.5KW WECHSELSTROM 380V |
| Vakuum | Blei |
| Dienstprogramme | |
| Energie | 2.0KW AC380V |
| Luftzufuhr | 4-6KG/cm2 |
| Programmierung | |
| Programm redigieren | Inline |
| Funktion redigieren | Linie, Bogen, circula, U-Kurve |
| Programmspeicher | HDD |
| Visionssystem | SONE-Farbe-CCD |
| Fräserausgleich | AUTO |
| Vakuumeinrichtung | AUTO |
| Operations-Monitoren | |
| Iindicator | Iindicator-Maschinenzustand |
| Werkzeugkontrolle | Automatische Entdeckungsstandzeit, der Gebrauch der Zeitprüfung |
| Motor sich schützen | Haben Sie die Überhitzung, Überlastung, Niederspannungsschutzfunktion |
| Motor über ladender Kontrolle | Haben Sie Überlastung, die Linie ist Schutzfunktion der normalen, Niederspannung |
| Verwendbare Zeit des Werkzeugs | Automatische Entdeckungsstandzeit, |
| Datenstatistik | Unterschiedliches Brettmodell, Zählung trennend, verschiedene Zählungsmethoden |
| Fehleraufzeichnung | Software notiert automatisch alles Warnungsgedächtnis von Maschinen |
| III. Genauigkeit | |
| Achsenpräzision | 0.001mm |
| Schnittgenauigkeit | 0.1mm |
| IV. Sicherheit | |
| Arbeitsbereich schützen sich | Mit vier Siegelschutz |
| Tür-Sensor | Vorder- und Rückseite Sicherheitstürmikroschalter-Sensor (optional) |
| ErfordernisSTOPP-Taste |
Garantiezeitraum und Service-Bereich:
Die Ausrüstung ist ausgeprüft worden und überprüft worden, bevor man die Fabrik verließ, und die Firma garantiert seinem Gebrauch innerhalb der folgenden Bedingungen.
1. Garantiezeitraum
Ein Jahr, nachdem sie die Fabrik verlassen hat, lässt die Hauptwelle 3500 Stunden laufen.
2. Service-Bereich
Während des Garantiezeitraums repariert die Firma das fehlerlose der Gebühr, aber die folgenden Bedingungen werden nicht durch die Garantie abgedeckt.
Vorschlag: überprüfen Sie bitte das Anweisungshandbuch oder treten Sie mit unserer Firma in Verbindung, wenn Sie auf irgendein Problem stoßen, dass Sie nicht im eigentlichen Prozess verstehen
