Produktdetails:
|
Spindel: | Optional | Vorteil: | Niedrige Kosten |
---|---|---|---|
Schnittgenauigkeit: | ±0.05mm | Maximale PWB-Größe: | 300x400mm |
Wegewahlstückchen: | links | Schnittgeschwindigkeit: | 1-100mm/s |
Staubsauger: | ja | Produktname: | Maschine PWBs Depanel |
Markieren: | Maschine Drehtabellen PWBs Depaneling,Manuelle Fütterungsmaschine pWBs Depaneling,Router-Maschine PWB-380V |
Maschinen-drehbarer Tabellen PWB-Router PWBs Depanel für Großserienbretter
PWB-Router-Spezifikation:
Vorbildliches Number | SMTR288 |
Maschinen-Größe | 1000 (L) x 1244 (W) x 1400 (H) Millimeter |
Spannung | 380V/50Hz, 3.5KW |
Maximale PWB-Größe | 300x400mm |
PWB-Stärke | 0.4-6mm |
Einzugsart | Handbuch |
PWB Positionierung | Kundengebundene Befestigung |
Programmierung | Visionsunterricht, inline programmierend |

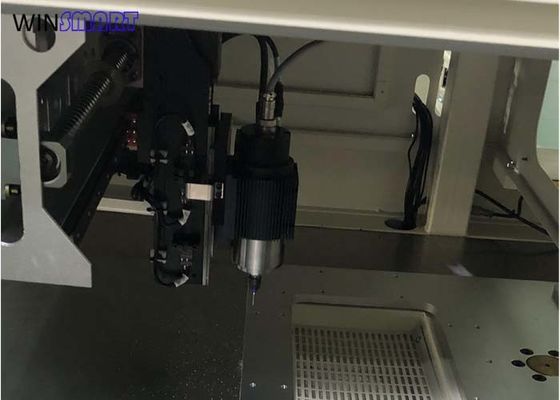

Schnitt der Spindel | SycoTec 60000rpm/min (Standard) |
Abkühlende Art | Selbstabkühlen |
Staubabsaugungs-Modus | Untere Sammlung |
Schnittgeschwindigkeit | 1-100mm/s |
Schnitt von Genauigkeit | ±0.01mm |
Verlegung von Stückchen | 0.8-3.0 Durchmesser, linke Rotation |
Wiederholgenauigkeit | ±0.02mm |
Staubsauger-Größe | 625 (L) x 600 (W) x 1160 (H) Millimeter |
Staubsauger-Energie | 3HP, 2.2KW |
Staubsauger-Gewicht | 130kgs |
Aktive Schutzfunktion | Sicherheitslichtvorhang |
Sicherheits-Tür | Manuelle Tür |
Programmierverfahren | Kamera unterstützter Unterricht |
PWB-Router-Eigenschaften:
1. Volle elektronische Steuerung, kein Luftantrag
2. Hohe Stabilität, einfache Wartung
3. Einfache Operation, kurze Wechselzeit
4. Entwurf für kleine und mittlere Größe PCBA

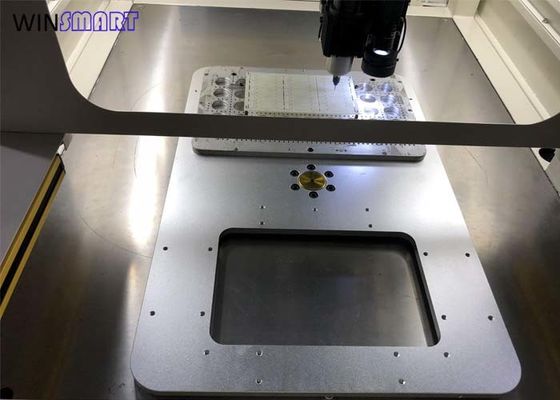

5. Dreharbeitstabellen
Garantie-Zeitraum und Service-Bereich:
Die Ausrüstung ist ausgeprüft worden und überprüft worden, bevor man die Fabrik verließ, und die Firma garantiert seinem Gebrauch innerhalb der folgenden Bedingungen.
1. Garantiezeitraum
Ein Jahr, nachdem sie die Fabrik verlassen hat, lässt die Hauptwelle 3500 Stunden laufen.
2. Service-Bereich
Während des Garantiezeitraums repariert die Firma das fehlerlose der Gebühr, aber die folgenden Bedingungen werden nicht durch die Garantie abgedeckt.
Vorschlag: überprüfen Sie bitte das Anweisungshandbuch oder treten Sie mit unserer Firma in Verbindung, wenn Sie auf irgendein Problem stoßen, dass Sie nicht im eigentlichen Prozess verstehen
Umwelteinstellung
1. Die Ausrüstung sollte in einen gelüfteten und trockenen Platz installiert sein. Installieren Sie sie nicht in einen Platz, der einfach zu korrodieren oder brennbar ist.
2. Die Ausrüstung sollte nicht in die Plätze installiert sein, die Sonnenlicht und hoher Hitze ausgesetzt werden.
3. Legen Sie die Ausrüstung nicht in den Platz mit starker Erschütterung und einfachem Zusammenstoß.
Mechanische Installation
1. Platz die Ausrüstung in der gekennzeichneten Position.
2. justieren Sie das Niveau der Ausrüstung mit einem waagerecht ausgerichteten Instrument, und ziehen Sie dann die Fußschalenschraube fest.
3. schließen Sie den Schlauch des Staubsammlers an den Staub Hafen der Ausrüstung sammelnd an.
4. schließen Sie den Netzstecker des Staubkollektors mit der Ausrüstung an, um den Betätigungsrichtungs- und Staubabsaugungseffekt zu bestätigen. Wenn er aufgehoben wird, ersetzen Sie irgendwelche zwei der drei Stromleitungen.
5. Erdungsanforderungen: schließen Sie bitte die Ausrüstung an die Erdung des Verteilerkastens separat, an und schließen Sie nicht an andere Ausrüstung in der Reihe an.
Stromversorgungskonfiguration
1. Der Standardinput der Ausrüstung ist einphasiger 220 V Wechselstrom.
2. Die Ausrüstung gab 3-phasigen Wechselstrom 380V muss mit Transformator ausgerüstet werden ein.
PWB-Router-Verpacken:
