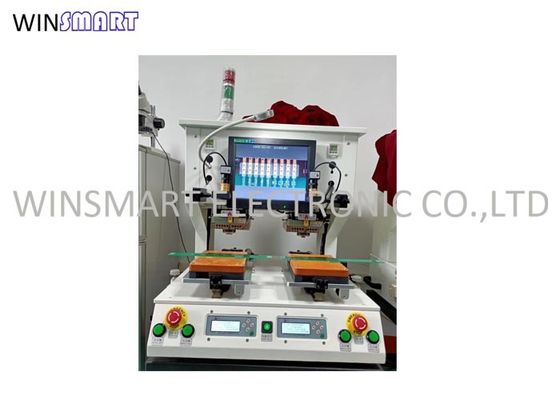

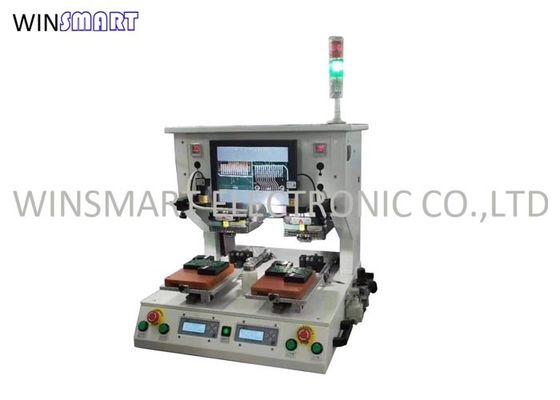

Automatische heiße Stangen-lötende Maschine für Drähte und PCBs Löten

Prinzip:

1. Die ImpulsleistungsHeizmethode verwendet die erzeugte Joulehitze, wenn der Impulsstrom hohe Widerstandmaterialien wie Molybdän und Titan durchfließt. Im Allgemeinen wird eine brenzlige Stelle an die Vorderseite der Heizdüse angeschlossen, und der erzeugte elektrische Strom wird zurück zu der Steuerstromversorgung in der Realzeit, die Korrektheit der gesetzten Temperatur sicherzustellen eingezogen.

2. Das gegenwärtige Heizgerät des Impulses ist eine sofortige Heizmethode, die nur elektrische Heizung leitet, wenn das Lötmittel geschmolzen werden muss.

3. Die Metallschweißende Spitze erhitzt oben wenn gegenwärtige Durchläufe durch und schmilzt dann das Lötmittel. Nachdem das Lötmittel geschmolzen ist, hören Sie auf anzuziehen und kühlen Abstieg. Der unter Druck gesetzte Zustand ist, bis das Lötmittel sich verfestigt, und die ohne falsches zu löten lötende oder schwimmende Hochzuverlässigkeit kann erhalten werden.

Die Rolle des Hotbar-Schweißgeräts:
1. Impulsheizkraftspg.versorgungsteil: Strom fließt die heiße Druckschweißensdüse durch.
2. Impulsheizungskopf: setzen Sie den Zusatzwerkstoff unter Druck und justieren Sie den Druck bis zum Frühling.
3. heiße Druckschweißensdüse (Elektrode): das Teil, das Joulehitze erzeugt, unterteilt in schweißende Düse des Blattes und große heiße Druckschweißensdüse

Eigenschaften:

1. Einzigartige Impulshitzetechnologie liefert schnellste Lötkopfheizung.

2. Programmierbare Löttemperatur, Aufwärmungsrate und Zeitdauer für eine große Produktpalette.

3. Thermoelement wird in der nächsten Nähe zur Aufspannfläche u. zum thermode geregelt und so stellt genaue Temperaturregelung zur Verfügung.

4. Endlosschleife PID-Temperaturüberwachung mit deutlich sichtbarer LED-Anzeige.

5. Lötende Zeit kann programmierbar sein und wird durch Temperatur ausgelöst.

6. Sich hin- und herbewegendes thermode stellt konsequenten Druck und Wärmeübertragung zwischen dem thermode Kopf und den Teilen verbunden zu werden sicher.

7. Programmierbarer Druckschalter mit LCD-Anzeige zur genauen Kraftsteuerung.

8. CD-Kamera-System mit Linse der linearen Wiedergabe kann für die Feinneigungspositionierung nachgerüstet werden.

Spezifikation:

Maschinen-Details:

Heißsiegeln von Paratmeter:

1. Temperaturspanne: 50℃ zu 600℃

2. Temperaturgenauigkeit: ±1°C

3. Bondtimer: 0-12 Sekunden

4. Bondluftdruck: 0.4-0.6MPa

5. Druckgenauigkeit: ±0.05MPa

6. Maximale Bondkraft: 1100N
