Produktdetails:
|
| Farbe: | Weiß | PWB-Material: | FR4, Aluminium |
|---|---|---|---|
| PWB-Stärke: | 0.8-3.0mm | Schnittgenauigkeit: | ±0.05mm |
| Maximale PWB-Größe: | 280x280mm | Eigenschaft: | Kopfsteckling |
| Staubsauger: | 3HP/2.2KW | Wegewahlstückchen: | Durchmesser 0.8-2.5mm |
| Vor-Ort-Installation: | ja | Produktname: | Halb-Selbst-PWB-Router |
| Markieren: | Halb Selbst-Router-Maschine PWBs Depaneling,Untere Router-Maschine Druck PWBs Depaneling,Halb Selbst-PWB-Router |
||

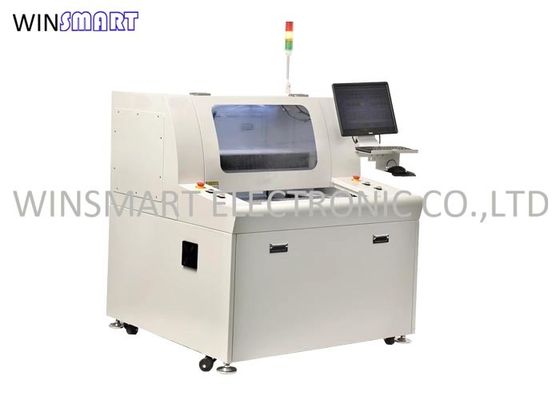

Halb-Selbst-PWB-Router für Leiterplatte Depaneling mit niedrigerem Druck
PWB-Router-Spezifikation:
| Gesamt | |
| Maße (W*D*H) | 1220mm*1200mm*1850mm |
| Gewicht | 600KG |
| Höhe ausgeglichen | 60~110mm |
| Manipulator | |
| Bewegungsart | JiaBao-Reihe |
| Positionierung von Wiederholbarkeit | 0.01mm |
| Achsenarbeitsbereich (maximal) | 730mm*450mm*50mm |
| Arbeitsplatz | |
| PWB-Fixierung | Standard, Spezialisierung |
| PWB-Laden/entladend | Handbuch |
| PWB-Größe (maximal) | 280x280mm |
| PWB stark (maximal) | 3.5mm |
| Fixturing | |
| Fixturing Starrheit | Besonders angefertigt machen Sie Befestigung |
| Fixturing-Fixierung | Maschinerie |
| Spindel-Motor | |
| Energie | 150W |
| Spindel | 20000-60000rpm/min |
| Schützen Sie sich | Selbst-/Windabkühlen |
| Änderungsschneider | Spezialisierung |
| Verlegung von Fähigkeit | |
| Schnittgeschwindigkeit (Maximum) | 80mm/s |
| Fahrgeschwindigkeit (Maximum) | 2500mm/s |
| Präzision des Ausschnitts | 0.01mm |
| Vakuum-Anlage | |
| Vakuumenergie | 3.5KW WECHSELSTROM 380V |
| Vakuum | Blei |
| Dienstprogramme | |
| Energie | 2.0KW AC380V |
| Luftzufuhr | 5KG/cm2 |
| Programmierung | |
| Programm redigieren | Inline |
| Funktion redigieren | Linie, Bogen, circula, U-Kurve |
| Programmspeicher | HDD |
| Visionssystem | SONE-Farbe-CCD |
| Fräserausgleich | AUTO |
| Vakuumeinrichtung | AUTO |
| Operations-Monitoren | |
| Iindicator | Iindicator-Maschinenzustand |
| Werkzeugkontrolle | Automatische Entdeckungsstandzeit, der Gebrauch der Zeitprüfung |
| Motor sich schützen | Haben Sie die Überhitzung, Überlastung, Niederspannungsschutzfunktion |
| Motor über ladender Kontrolle | Haben Sie Überlastung, die Linie ist Schutzfunktion der normalen, Niederspannung |
| Verwendbare Zeit des Werkzeugs | Automatische Entdeckungsstandzeit, |
| Datenstatistik | Unterschiedliches Brettmodell, Zählung trennend, verschiedene Zählungsmethoden |
| Fehleraufzeichnung | Software notiert automatisch alles Warnungsgedächtnis von Maschinen |
| III. Genauigkeit | |
| Achsenpräzision | 0.001mm |
| Schnittgenauigkeit | 0.1mm |
| IV. Sicherheit | |
| Arbeitsbereich schützen sich | Safty-Sensor |
| Tür-Sensor | Vorder- und Rückseite Sicherheitstürmikroschalter-Sensor (optional) |
Router-Eigenschaften PWBs Depaneling:
1. CCD Summen-im Bild macht Programmierungs-easier&increase die Genauigkeit von der Punkteinstellung.

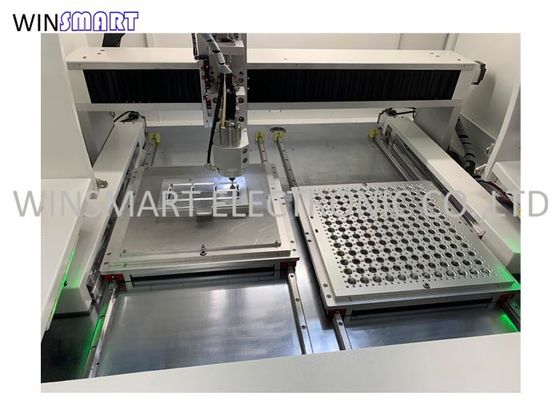

2. Liefert Schiebetisch zwei gleichzeitig Bewegung rein und raus, um die Reißnagelzeit für bessere Produktivität zu verringern.
3. SELBSTbild des KENNZEICHEN-Ausgleichs system.CCD könnte check&simulate der Weg oder Verlegung, um unnötigen Fehler vor Ausschnitt zu verringern.
4. Hat die Verlegung der gebissenen überprüfenden und Warnungssystem Lebenszeit, um Betreiber zu erinnern, die Verlegung von Stückchen zu ändern, wenn es 120M Ausschnitt beendet. Und die Verlegung von Stückchen erste 2mm schnitt den ersten Prägepunkt, Mitte 2mm schnitt den zweiten Prägepunkt, die letzten 2mm schnitt den dritten Prägepunkt, um seine Lebenszeit zu erhöhen.
5. Installieren Sie Sicherheits-Sensoren, um sichere Produktion während des Ausschnitts sicherzustellen.
6. Optionale Spindeln mit den unterschiedlichen Kosten, zum von verschiedenen Budgetbedingungen zu erfüllen.
PWB-Router FAQ:
1. : Was ist Lebenszeit der Verlegung von Stückchen?
Q: 150-300 Meter.
2. : Kann dieses Modell Aluminium-PWB-Bretter schneiden?
Q: Ja kann es.
3. : Was über PWB-Positionierung?
Q: Gebrauch kundengebundene Spannvorrichtung für die Positionierung.
4. : Was ist die Spindel für den Inline-PWB-Router?
Q: Deutschland SycoTec 4025.
5. : Wie man ihn verpackt?
Q: Router und Reiniger wird in getrenntes Holzetui nach Vakuum verpackt.
6. : Ist die Vor-Ort-Installation und Training, die verfügbar sind.
Q: Ja ist es verfügbar.
7. : Was ist Ihre Lieferbedingungen?
Q: Wir nehmen Exarbeit, UHRKETTE, CIF, DDU, DDP, etc. an.
