Untere schneidene Sicht-CCD-System PWB Depanelizer PWB-Router-Maschine

Untere schneidene Sicht-CCD-System PWB Depanelizer PWB-Router-Maschine

Funktion PWBs Depanelizer:

Dieser PWB-depanelizer PWB-Router wird für verlegtes PWB-Platte singulation mit niedrigerem Druck benutzt.

Nach dem Schnitt und es setzt eine staubfreie Schneidtechnik ein, um zu garantieren, dass das getrennte Brett sehr sauber ist und keine anderen Werkzeuge benötigt, den Staub zu säubern. Diese scheinbar einfache Operation ist klug von vielen Technikern verstanden worden und entworfen worden.

Beschreibung PWBs Depanelizer:

Dieser PWB-depanelizer PWB-Router ist eine Art Ausrüstung, die hauptsächlich Fräserbetrieb an der hohen Geschwindigkeit verwendet, um multi verbundenes PWB entsprechend dem Aufbereiten des Weges zu trennen. Er kann ersetzen brechende oder Schnittdefekte Handbuch das von V-geschnittenem oder Lochen, Produktqualität verbessern und Schrottrate verringern. Diese Maschine nimmt spätestes Betriebssystem mit Mensch-Maschine Schnittstelle an. Der Schnittweg kann durch hohes unterrichtendes und redigierendes Pixel CCD geändert werden, und er kann auch Schritt für Schritt geändert werden.

PWB Depanelizer Advantange:

1. Optional sondern Sie/Doppelbetriebtabelle aus

2. PC- und CCD-Visionssystem

3. Programmierung mit Ausgleich und Staubabsaugung

4. Verfügbar für maximale 410x460mm Bretter

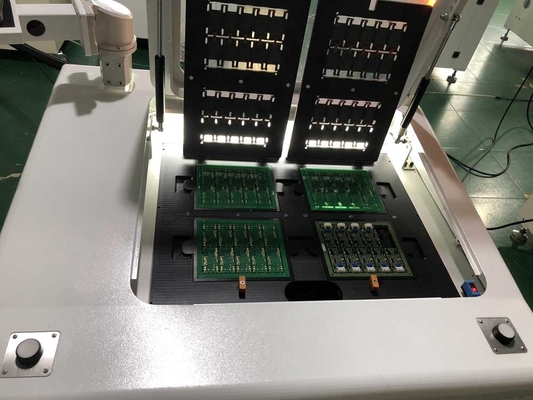

5. Durchführbar für maximale 210x260mm Bretter für Doppeltabellen und erlaubt dieses die Doppeltabellen, die für zwei verschiedene depaneling Anwendungen PWBs laufen

6. Unterer Ausschnitt mit dem unteren vacuun Reinigungssystem, staubfrei

Spezifikation PWBs Depanelizer:

Eigenschaften PWBs Depanelizer:

1. Computerprogrammierung, visuelles System. Freundliche Programmierungs-Software und es sind sehr einfach, ein Programm ohne Berufsausbildung zu machen.

2. Erlauben Sie maximale 460x410mm PCBA, kann als Doppeltabellen für kleine Platten arbeiten, stützt 2 unterschiedliche Art Anwendungen pro Zeit.

3. Open Arbeitsentwurf für Be- und Entladung, getrennte Steuerung für jede Arbeitstabelle.

4. Freundliche Software für die einfache Programmierung und Produktion.

Maß PWBs Depanelizer:

Ersatzteile:

1. Ersatz-SycoTec-Spindel

2. Gute Qualität, die Stückchen verlegt

3. Kundengebundene Spannvorrichtung

Verlegung der Stückchen-Einstellung:

Langes Lebenszeitwegewahlstückchen kann durch 3 Abschnitte zum Schnitt von Summe eingestellt werden 150 Meter.

Nach dem Schnitt von 50 Metern, senken Wegewahlstückchen 2mm für Ausschnitt des nächsten Abschnitts.

Installations-Zustand PWBs Depanelizer:

1. Das PWB-depanelizer sollte in einen gelüfteten und trockenen Platz installiert sein. Installieren Sie es nicht in einen Platz, der einfach zu korrodieren oder brennbar ist.

2. Der PWB-Router sollte nicht in die Plätze installiert sein, die Sonnenlicht und hoher Hitze ausgesetzt werden.

3. Legen Sie den Router nicht in den Platz mit starker Erschütterung und einfachem Zusammenstoß.

4. Legen Sie den Router in die gekennzeichnete Position.

5. justieren Sie das Niveau der Ausrüstung mit einem waagerecht ausgerichteten Instrument, und ziehen Sie dann die Fußschalenschraube fest.

6. Schließen Sie den Schlauch des Staubsammlers an den Staub Hafen des Routers sammelnd an.

7. schließen Sie den Netzstecker des Staubkollektors mit der Ausrüstung an, um den Betätigungsrichtungs- und Staubabsaugungseffekt zu bestätigen. Wenn er aufgehoben wird, ersetzen Sie irgendwelche zwei der drei Stromleitungen.

8. Erdungsanforderungen: schließen Sie den Router an die Erdung des Verteilerkastens separat, an und schließen Sie nicht an andere Ausrüstung in der Reihe an.

Anwendung PWBs Depanelizer:

Es ist in den elektronischen Fertigungsindustrien weitverbreitet: LED, Stromversorgung, Computer, Automobil-, Luftfahrt, Spielwaren, medizinisches, etc.
