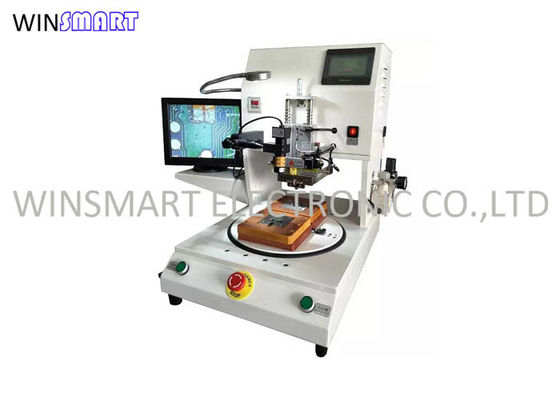

Automatische Hot-Bar-Lötmaschine zum Löten von Flex auf starre Leiterplatte
Hot Bar Lötmaschine Einführung:
Unsere Hot-Bar-Bonding- und Lötmaschinen sind einfach zu bedienen, robust und wirtschaftlich zum Bonden von flexiblen auf starre Baugruppen wie flexible auf Leiterplatte, LCD-flex auf Leiterplatte, flexible auf LCD, HSC auf LCD, HSC auf Leiterplatte, Drähte auf Leiterplatte.
Hot Bar Lötmaschine Eigenschaften:
Die einzigartige Impulsheiztechnologie sorgt für die schnellste Lötkopfheizung.
Programmierbare Löttemperatur, Aufheizrate und Zeitdauer für eine Vielzahl von Produkten.
Das Thermoelement ist in unmittelbarer Nähe der Arbeitsfläche und der Thermode befestigt und bietet so eine genaue Temperaturregelung.
Closed-Loop-PID-Temperaturregelung mit gut sichtbarer LED-Anzeige.
Lötzeit programmierbar und temperaturgesteuert.
Die schwimmende Thermode sorgt für eine gleichmäßige Druck- und Wärmeübertragung zwischen dem Thermodenkopf und den Fügeteilen.
Programmierbarer Druckschalter mit LCD-Display zur präzisen Kraftkontrolle.
CCD-Kamerasystem mit Vergrößerungsobjektiv für Fine-Pitch-Positionierung nachrüstbar.
Hot Bar Lötmaschine Spezifikation:
| Maschinengröße |
610 × 410 × 450 mm |
| Arbeitsbereich |
Maximal 150 * 150 mm |
| Maschinengewicht |
62Kg |
| Arbeitsluftdruck |
0,6-0,8 MPa |
| Befestigungsmenge |
2 |
| Größe des Thermodenkopfes |
Maximal 40 * 3 mm |
| Schweißpräzision |
Abstand 0,2 mm |
| Presszeit |
1 ~ 99,9 s |
| Temperatureinstellungen |
RT~500℃ Toleranz ±5℃ |
| Schweißdruck |
1 ~ 20 kg |
| Temperatureinstellungen |
Zwei |
| Arbeitsumfeld |
10-60℃,40%-95% |
| Stromversorgung |
AC220V±10% 50HZ, 2200W |
| Ausrichtungsmodus |
CCD + LCD-Monitor |
| Fütterungsmodus |
Handbuch |
| Startmodus |
Drücke den Startknopf |
| Rotationsplattform |
Zylindersteuerung, Toleranz <0,02 mm |
Hot Bar Lötmaschinenanwendungen:
Heißsiegelparameter:
1. Temperaturbereich: 50℃ bis 400℃
2. Temperaturgenauigkeit: ±1 °C
3. Bindungstimer: 0-12 Sekunden
4. Bindungsluftdruck: 0,4–0,6 MPa
5. Druckgenauigkeit: ±0,05 MPa
6. Maximale Bindungskraft: 1100 N

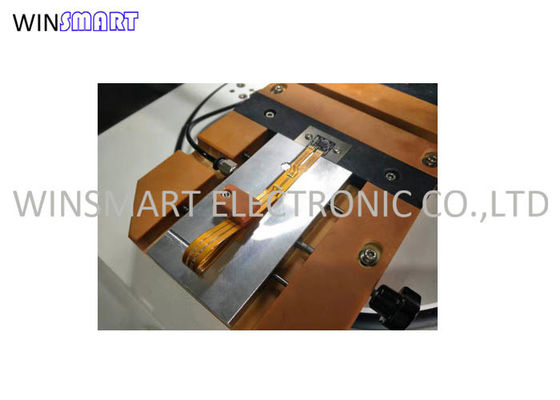

Hot Bar Lötmaschine Details:
