PWB-Trennzeichen-Maschine
>
Hochgeschwindigkeits-Schneider PWBs Depaneling, Nut-Schneidemaschine 500mm/s V

Hochgeschwindigkeits-Schneider PWBs Depaneling, Nut-Schneidemaschine 500mm/s V

Brand Name: Winsmart
Model Number: SMTD3
MOQ: 1 Satz
Preis: USD1-10000/set
Packaging Details: Sperrholzkiste
Payment Terms: L/C, T/T, Western Union
Detail Information
Herkunftsort:
China
Zertifizierung:
CE
PCB-Dicke:
0,4-5mm
Maximale Komponente:
10 mm Höhe
Spannung:
220V/110V
Material der Klinge:
Hochgeschwindigkeitsstahl
Plattform:
2.4M (kann angepasst werden)
Name:
Maschine zum Schneiden mit V-Rohr
Versorgungsmaterial-Fähigkeit:
200 Sätze pro Monat
Hervorheben:

500mm/s Schneider PWBs Depaneling

,

Schneider v-Nut PWBs Depaneling

,

Nut-Schneidemaschine PWBs V

Product Description

Hochgeschwindigkeits-automatische PCB-V-Scoring-Maschine





Übersicht über die V-Rohr-Schneidmaschine:

Ein PCB-Separator, auch als PCB-Depannelmaschine oder PCB-Schneidemaschine bezeichnet,ist ein spezielles Werkzeug, das in der Elektronikherstellung zum Trennen einzelner Leiterplatten (PCBs) von einem Panel oder einer größeren PCB-Anlage verwendet wird.

Ein PCB-Separator ist so konzipiert, dass PCB nach Abschluss des Montage- und Lötvorgangs von einer Platte oder einem Array geschnitten, abgeschnitten oder getrennt werden.Diese Maschine ist entscheidend für die Massenproduktion, bei der PCB in Platten hergestellt und dann in einzelne Einheiten für die weitere Verarbeitung oder Montage getrennt werden.



Eigenschaften der V-Schnittmaschine:

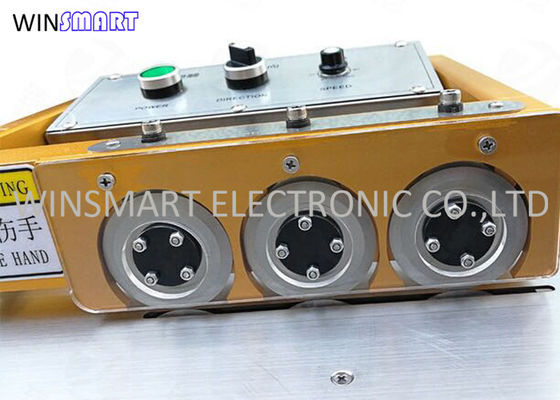

1. Mit einer einzigartigen Schneidmethode wird das Leiterplattenwerk durch sechs Klingen geschnitten. Es ist eine Gruppe, die aus einer oberen und einer unteren Klinge besteht und auch eine Schneideinheit ist. Es gibt A, B, C, drei Gruppen.Der gesamte Schneidvorgang ist in drei Phasen unterteilt: von der Gruppe A-Klinge, die 40% des Boards schneidet, bis zur Gruppe B-Klinge, die durch die Rillen schneidet, um weitere 40% zu vervollständigen.Die letzten 20% werden mit der Gruppe C-Klinge und der Veredelung geschnitten.die während des Schneidvorgangs erzeugte Belastung um mehr als 80% gegenüber der traditionellenSo sind die Kanten der Platte und ihre Oberfläche sehr glatt ohne Verformung.

Derzeit ist es die einzige Maschine, die die Aluminiumplatte nach dem Schneiden ohne Verformung garantieren kann.



2Aufgrund des mehrfachen Schneidens ist der Schneidvorgang sehr reibungslos und verbessert die Positionsfähigkeit der V-CUT-Rille erheblich.

Auch wenn mit flacher V-CUT-Rille wird das Brett nicht aus der Klinge springen, um Ungünstige zu vermeiden.



3Da die Schneidkraft der Klinge gering ist, wurde die Haltbarkeit der Klinge erheblich verbessert.und die Lebensdauer kann ein Jahr oder länger sein, wenn die Aluminiumplatte geschnitten wird.



4Alle Schneidklingen werden mit dem Excitation-Doppelfrequenzlaser-Interferenzmessgerät kalibriert.Stellen Sie sicher, dass das letztere Messer kann genau in den Schlitten, die bereits durch das frühere Messer geschnitten zu schneiden- Die Rührung der Messerspitze ist weniger als 0,02 mm.



Spezifikation der V-Schnittmaschine:

Modell SMTD3
Maschinenabmessung 400x400x330 mm

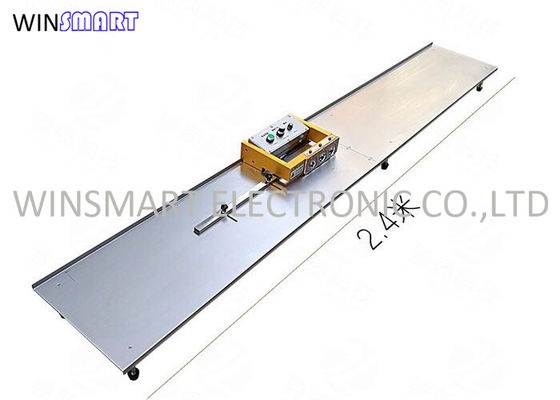

Plattformdimensionen 2400 x 300 x 200 mm
Maximale Schneidlänge Keine Begrenzung
PCB-Material FR4, MCPCB, Kupferplatten
Schneidgeschwindigkeit 0-500 mm/s
PCB-Dicke 0.6-3 mm
Macht 220/110V
Maschinengewicht 44 kg
Größe des Holzgehäuses 116x67x58cm
Bruttogewicht 76 kg



Funktion der V-Rohr-Schneidemaschine:

Die Hauptfunktion eines PCB-Separators besteht darin, einzelne PCBs genau und sauber von einem Panel oder einer Anordnung zu trennen.

  1. Präzisionsschneiden: PCB-Separatoren ermöglichen das präzise Schneiden oder Schneiden der PCB-Platte, um einzelne Platten zu trennen, ohne die Komponenten oder Schaltkreise auf den Platten zu beschädigen.

  2. Effiziente Entplatzierung: Durch die Automatisierung des Entplatzierungsprozesses erhöhen PCB-Separatoren die Effizienz und den Durchsatz in der elektronischen Fertigung, indem sie PCBs in großen Mengen schnell und genau trennen.

  3. Stress verringert: Die Trennung von PCBs mit einer speziellen Maschine verringert die Belastung der Platten und Bauteile im Vergleich zu manuellen Trennverfahren und minimiert so das Schadensrisiko während des Enttafelungsprozesses.

  4. Vielseitigkeit: PCB-Separatoren können verschiedene Arten von PCBs verarbeiten, einschließlich starre, flexible und starre-flexible PCBs, was sie zu vielseitigen Werkzeugen für verschiedene Herstellungsanforderungen macht.

  5. Hohe Durchsatzleistung: Diese Maschinen können mehrere PCB-Platten in kurzer Zeit verarbeiten, wodurch eine hohe Produktionsmenge und eine verbesserte Fertigungseffizienz möglich sind.

  6. Verbesserte Qualitätskontrolle: PCB-Trennscheiben sorgen für eine konsistente und genaue Trennung von PCB, tragen zur allgemeinen Qualitätskontrolle bei und verringern die Wahrscheinlichkeit von Mängeln im Herstellungsprozess.


Verpackung:
