Produktdetails:
|
| Schnittgenauigkeit: | ±5μm | Arbeit Temp.: | 25℃ |
|---|---|---|---|
| Arbeitsbereich: | 300x300mm | Befestigung: | Besonders angefertigt |
| Laser-Marke: | Optowave | NAME: | PWB Laser-Schneidemaschine |
| Markieren: | Maschine v-Ergebnis-Laser PWBs Depaneling,Maschine FPC Laser PWBs Depaneling,Wassergekühlte Maschine Lasers Depaneling |
||

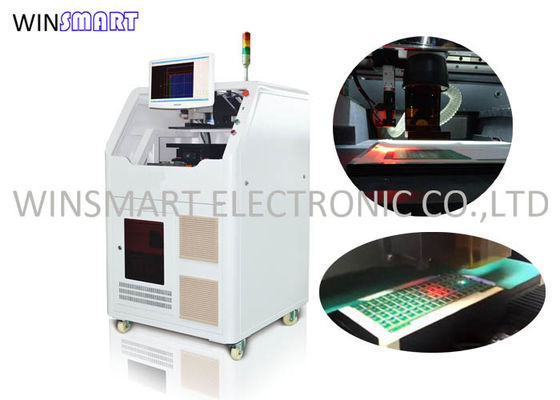

PWB Laser-Schneidemaschine-Laser Depaneling zusammengebauten PCBs/FPCs
FAQ:
Q: Was sind ein bisschen PCBs durchführbar, diese Maschine zu benutzen?
: Gremien FPC und FR4, des Ergebnisses V und des Vorsprunges umfassend Bretter.
Q: Was ist Laser-Kopf der Maschine?
: Wir benutzen Laser USA Optowave.
Q: Was ein bisschen Lasersender, den Sie zur Verfügung stellen?
: Grün, CO2, UV und Picosekunde.
Q: Was ist Schnittgeschwindigkeit?
: Er hängt von PWB-Material, -stärke und -schnitt von Effektanforderungen ab.
Q: Verursacht es Staub während des Ausschnitts?
: Kein Staub, aber Rauch, Maschine kommt mit Abgasanlage und Wasserspender
PWB Laser-Schneidemaschine-Vorteile:
1. Keine mechanische Belastung
2. Niedrigere Werkzeugkosten
3. Hochwertiger von den Schnitten
4. Keine Verbrauchsmaterialien
5. Vielseitigkeit-einfache Softwareänderungen des Entwurfs Anwendungsänderungen ermöglichen
6. Arbeiten mit irgendeinem Oberflächeteflon, keramisch, Aluminium-, Messing- und kupfern
PWB Laser-Schneidemaschine-Spezifikation:
| Laser | Q-Schalten Diode-pumpte allen Festkörperuv-laser |
| Laser-Wellenlänge | 355nm |
| Lasersender | Optowave UV-15W@30KHz |
| Positionierung von Präzision von Worktable des Linearmotors | ±2μm |
| Wiederholungs-Präzision von Worktable des Linearmotors | ±1μm |
| Effektives Arbeitsfeld | 300mmx300mm (kundengerecht) |
| Abtastgeschwindigkeit | 2500mm/s (maximal) |
| Arbeitsfeld | 40mmх40mm |
PWB Laser-Schneidemaschine-Schneidstoffe
1. Flexible Leiterplatten, steife Leiterplatten, Steifflexleiterplatte-unterbrettverarbeitung.
2. Das steife, flexible Leiterplatteunterbrett, das Komponente verarbeitet, ist installiert.
3. Dünne kupferne Folie, ein Selbstkleberblatt (PSA), ein Acrylfilm, ein Polyimidebeschichtungsfilm.
4. Stärke von 0.6mm oder weniger keramischem Ausschnitt der Präzision, würfelnd; Vielzahl des Schnitts des Grundmaterials (Silikon, Keramik, Glas, etc.)
5. Ätzung der Präzision, die verschiedene Funktionsfilme, einen organischen Film und anderen Präzisionsausschnitt formt.
6. Polymer: Polyimide, Polycarbonat, polymethyl Methacrylat, FR-4, pp., etc.
7. Funktionsfilm: Gold, Silber, Kupfer, Titan, Aluminium, Chrom, ITO, Silikon, polykristallines Silikon, formloses Silikon und ein Metalloxid.
8. Sprödes Material: monokristallines Silikon, polykristallines Silikon, keramisch und Saphir.

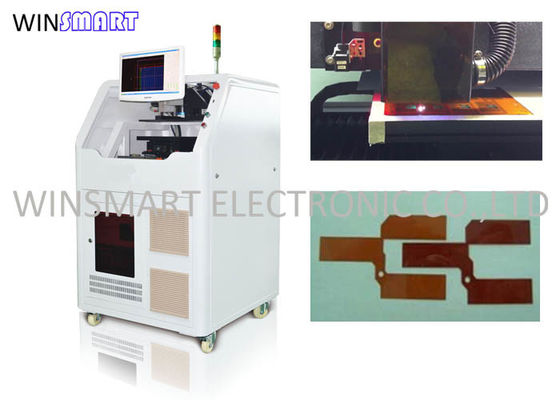

PWB Laser-Schneidemaschine-Ausschnitt-Ergebnis:
