Produktdetails:
|
| Dokumentaufbau: | DXF, GBR | Lineare Linie: | 20um |
|---|---|---|---|
| Arbeitsbereich: | 40x40mm | Befestigung: | Besonders angefertigt |
| Arbeitstemp.: | 25°C | NAME: | Depaneling Laser-PWB |
| Markieren: | CD-Kamera-Laser PWB-depanelization Maschine,Microvia,das PWB Laser Depanelizer |
||

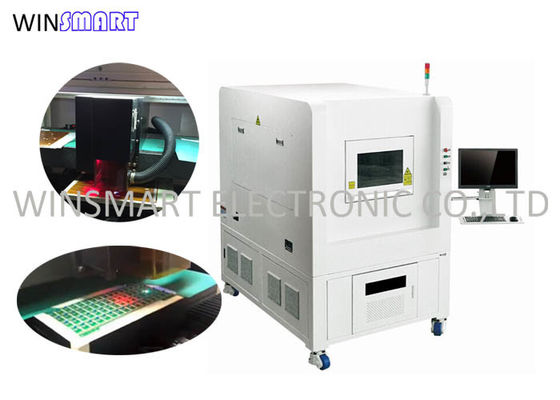

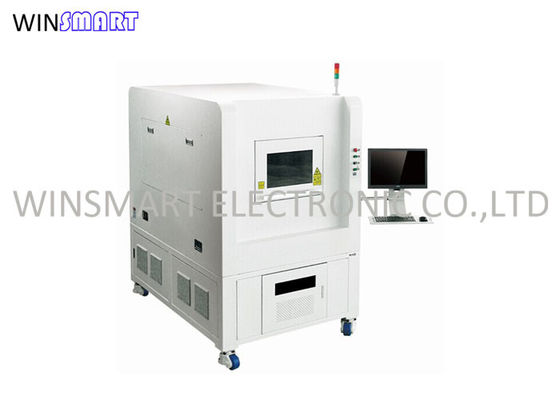

Laser Depanelizer PWB Maschine CD-Kamera PWB Lasers Depaneling
Typische UV-Laser-Anwendungen:
1. Depanelings-Flex- und steifes PCBs
2. Abdeckungsschichtausschnitt
3. Schnitt abgefeuerte und unfired Keramik
4. Microvia-Bohrung
5. Spalten (Abdeckungsschichtabbau)
6. Taschenschaffung
Vorteile von Lasertechnologie:
Verglichen mit herkömmlichen Werkzeugen, bietet Laserverarbeitung eine unwiderstehliche Reihe Vorteile an.
1. Der Laser-Prozess ist vollständig Software-kontrolliert. Unterschiedliche Materialien oder Schnittkonturen werden leicht berücksichtigt, indem man die Verarbeitungsparameter und Laser-Wege anpaßt. Es gibt auch keinen Bedarf, in Umrüstungszeiten während einer Änderung der Produktion Faktor darzustellen.
2. Keine beträchtlichen mechanischen oder Wärmebelastungen treten auf. Die Entfernungsprodukte werden durch Sog direkt am Schnittkanal extrahiert. Sogar können empfindliche Substrate folglich genau verarbeitet werden.
3. Das Laserstrahl erfordert bloß einig µm als Schnittkanal. Mehr Komponenten können auf eine Platte folglich gesetzt werden.
4. Die Systemsoftware unterscheidet zwischen Produktion und Einrichtungsprozessen, die drastisch Fälle der Fehlschaltung verringert.
Spezifikation:
| Laser | Q-Schalten Diode-pumpte allen Festkörperuv-laser |
| Laser-Wellenlänge | 355nm |
| Lasersender | Optowave UV-15W@30KHz |
| Positionierung von Präzision von Worktable des Linearmotors | ±2μm |
| Wiederholungs-Präzision von Worktable des Linearmotors | ±1μm |
| Effektives Arbeitsfeld | 460mmx460mm (kundengerecht) |
| Abtastgeschwindigkeit | 2500mm/s (maximal) |
| Arbeitsfeld | 40mmх40mm |
Produktion:
