Produktdetails:
|
| Staubsauger: | ja | Anwendung: | PCBA-Ausschnitt |
|---|---|---|---|
| PWB-Stärke: | 0.8-3.0mm | Wegewahlstückchen: | Durchmesser 0.8-3.0mm |
| Schnittgenauigkeit: | ±0.05mm | Spindel-Geschwindigkeit: | 60000rpm |
| Spindel: | SycoTec | Produktname: | PWB-Router |
| Markieren: | SycoTec PWB-Router-Maschine,0.05mm PWB-Router-Maschine,Router-Maschine SMT-PWBs Depaneling |
||

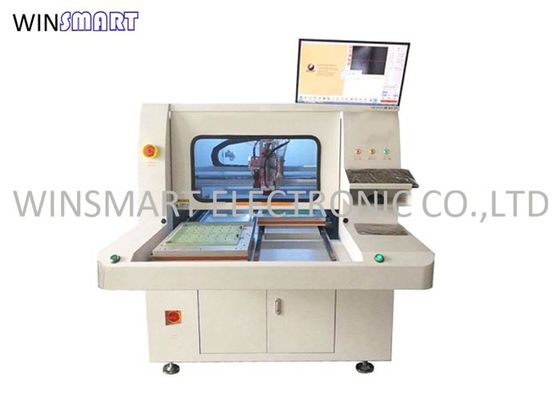

SMT-PWB-Router-Maschine für das Trennen von Leiterplatten mit 0.05mm Präzision
PWB-Router-Maschine Advantanges
PWB-Router wird mit feinem Vollenden in Übereinstimmung mit den Qualitätsstandards der Industrie abgeschlossen.
Unser strenges Qualitätssicherungssystem behält die ausgezeichnete Leistung und die Qualität unserer Produkte bei.
Das Produkt ist das bevorzugte auf den Gebieten für seinen enormen wirtschaftlichen Nutzen.
PWB-Router-Maschinen-Parameter:
| I. Hardware | |
| SPINDEL | SycoTec (KAVO) 4025HY |
| CCD | Linie industrielle Kameras Sonys 520 |
| LINSE | Computer EX2C |
| Schraube | TBI-Präzisionsground-ball-Schraubenimporte |
| Führer | HIWIN, das importierte lineare Führungsschiene verbreitert |
| MOTOR | Panasonic |
| KARTE INPUTS/OUTPUT CONTRONL | HFC PCI-9074 |
| KARTE DES FAHRER-CONTRONL | HFC PCI-9074 |
| INPUT-/OUTPUTkarte | PCI-9074-64pcs/-38pcs |
| Statische Reinigung | STATIC-ST401A Reihe |
| Computer | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G) |
| Maschinenschnittstelle | AOC LCD17“, Logitech-Maus |
| 2. Software | |
| Kontrollsystem | Windows XP Berufs (Service3, v.3244) |
| Operation GUI | Englisches Windows XP |
| Programm redigieren | Inline |
| Visionssystem | Ausgleich CCDs AOTU |
| Kontrollsystem | Version F 1.2.88 |
Stehen Sie allein PWB-Router-Spezifikation:
| Gesamt | |
| Maße (W*D*H) | 1250mm*1650mm*1450mm |
| Gewicht | 750KG |
| Höhe ausgeglichen | 60~110mm |
| Manipulator | |
| Bewegungsart | JiaBao-Reihe |
| Positionierung von Wiederholbarkeit | 0.001mm |
| Achsenarbeitsbereich (maximal) | 650mm*560mm*50mm |
| Arbeitsplatz | |
| PWB-Fixierung | Standard, Spezialisierung |
| PWB-Laden/entladend | Handbuch |
| PWB-Größe (maximal) | 320*320mm |
| PWB stark (maximal) | 5mm |
| Fixturing | |
| Fixturing Starrheit | Besonders angefertigt machen Sie Befestigung |
| Fixturing-Fixierung | Maschinerie |
| Spindel-Motor | |
| Energie | 150W |
| Spindel | 60000rpm/min |
| Schützen Sie sich | Selbst-/Windabkühlen |
| Änderungsschneider | Spezialisierung |
| Verlegung von Fähigkeit | |
| Schnittgeschwindigkeit (Maximum) | 80mm/s |
| Fahrgeschwindigkeit (Maximum) | 2500mm/s |
| Präzision des Ausschnitts | 0.01mm |
| Vakuum-Anlage | |
| Vakuumenergie | 3.5KW WECHSELSTROM 380V |
| Vakuum | Blei |
| Dienstprogramme | |
| Energie | 2.0KW AC380V |
| Luftzufuhr | 4-6KG/cm2 |
| Programmierung | |
| Programm redigieren | Inline |
| Funktion redigieren | Linie, Bogen, circula, U-Kurve |
| Programmspeicher | HDD |
| Visionssystem | SONE-Farbe-CCD |
| Fräserausgleich | AUTO |
| Vakuumeinrichtung | AUTO |
| Operations-Monitoren | |
| Iindicator | Iindicator-Maschinenzustand |
| Werkzeugkontrolle | Automatische Entdeckungsstandzeit, der Gebrauch der Zeitprüfung |
| Motor sich schützen | Haben Sie die Überhitzung, Überlastung, Niederspannungsschutzfunktion |
| Motor über ladender Kontrolle | Haben Sie Überlastung, die Linie ist Schutzfunktion der normalen, Niederspannung |
| Verwendbare Zeit des Werkzeugs | Automatische Entdeckungsstandzeit, |
| Datenstatistik | Unterschiedliches Brettmodell, Zählung trennend, verschiedene Zählungsmethoden |
| Fehleraufzeichnung | Software notiert automatisch alles Warnungsgedächtnis von Maschinen |
| III. Genauigkeit | |
| Achsenpräzision | 0.001mm |
| Schnittgenauigkeit | 0.1mm |
| IV. Sicherheit | |
| Arbeitsbereich schützen sich | Mit vier Siegelschutz |
| Tür-Sensor | Vorder- und Rückseite Sicherheitstürmikroschalter-Sensor (optional) |
| ErfordernisSTOPP-Taste |

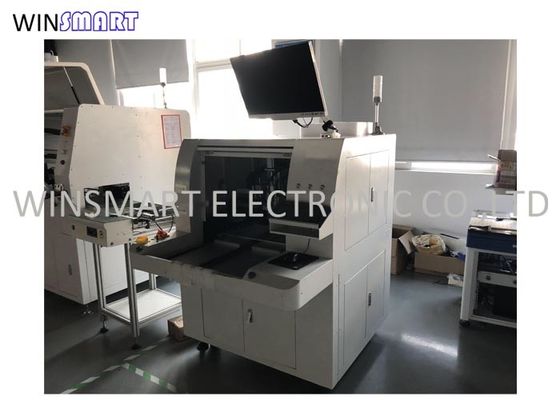

PWB-Router-Detail:
PWB-Router-Verschiffen-Weisen:
FedEx/DHL/UPS/TNT ausdrücklich
Ozean
Luft
Eisenbahn
LKW
