Produktdetails:
|
Farbe: | Weiß | PCB-Material: | FR4, Aluminium |
---|---|---|---|
Leiterplattendicke: | 0,8-3,0 mm | Anwendung: | Registerkarte PCBA-Panel |
Schnittpräzision: | ±0,05 mm | Maximale PCB-Größe: | 280 x 320 mm |
Feature: | Top-Schnitt | Staubsauger: | Oben unten |
Routing-Bit: | Durchmesser 0,8-2,5 mm | Benutzerhandbuch: | 1Stk |
Garantie: | 2 Jahre | Installation vor Ort: | Ja |
Produktname: | Leiterplattentrennfräser | ||
Markieren: | Router-Maschine PCBA PWBs Depaneling,Router-Maschine PWBs Depaneling Version F 1.2.88,Schiebetisch zwei PWB-Schneidemaschine |

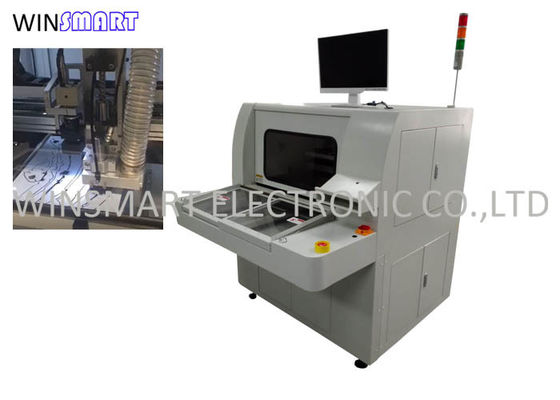

PCB-Depaneling-Router-Maschine PCB-Separator-Router-Maschine für Aluminium-PCBA
Merkmale des Leiterplattentrennfräsers:
1. 1.X10-Zoom-In-Bild erleichtert die Programmierung und erhöht die Genauigkeit der Punkteinstellung.
2. Zwei Schiebetische sorgen für eine gleichzeitige Ein- und Ausfahrbewegung, um die Klebezeit für eine bessere Produktivität zu verkürzen.
3. AUTO MARK Offset-System. Das CCD-Bild kann den Pfad oder das Routing überprüfen und simulieren, um unnötige Fehler vor dem Schneiden zu vermeiden.
4. Verfügt über eine Überprüfung der Lebensdauer des Fräsers und ein Alarmsystem, um den Bediener daran zu erinnern, die Fräser zu wechseln, wenn der 120-M-Schnitt beendet ist.Und Fräser erste 2 mm schneiden den ersten Fräspunkt, mittlere 2 mm schneiden den zweiten Fräspunkt, die letzten 2 mm schneiden den dritten Fräspunkt, um die Lebensdauer zu verlängern.
5. Das CCD-Bild kann den Pfad oder das Routing überprüfen und simulieren, um unnötige Fehler vor dem Schneiden zu vermeiden.
PCB Depaneling Router Spezifikationen:
I. Hardware | |
SPINDEL | SycoTec (KAVO) 4025HY |
CCD | Sony Industriekameras der 520er Reihe |
LINSE | Computer EX2C |
Schrauben | TBI Precision Ground Kugelumlaufspindel Importe |
Führen | HIWIN-Verbreiterung Importierte Linearführungsschiene |
MOTOR | Panasonic |
E/A-STEUERKARTE | HFC PCI-9074 |
FAHRERKONTROLLKARTE | HFC PCI-9074 |
E/A-KARTE | PCI-9074-64St/-38St |
Statische Bereinigung | STATIC-ST401A-Serie |
Computer | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
Maschinenschnittstelle | AOC LCD17", Logitech-Maus |
2. Software | |
Kontrollsystem | Windows XP Professional (Service3, v.3244) |
Bedien-GUI | Englisch Windows XP |
Programm bearbeiten | In der Reihe |
Vision-System | CCD-AOTU-Offset |
Kontrollsystem | F 1.2.88-Version |
PCB Depaneling Router Andere Modelle:

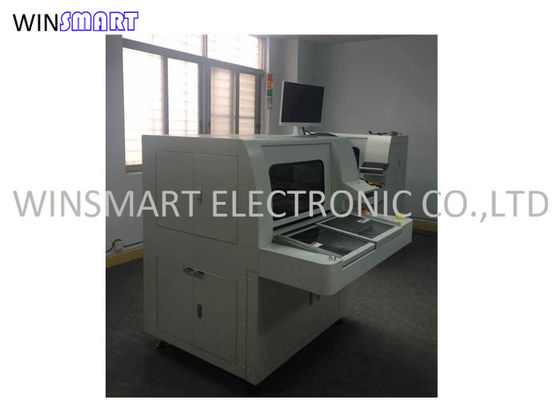

Einzelheiten zum Leiterplatten-Trennfräser:
Häufig gestellte Fragen zum PCB Depaneling Router:
1.A: Was ist die Lebensdauer des Routing-Bits?
F: 150-300 Meter.
2.A: Kann dieses Modell Aluminium-Leiterplatten schneiden?
F: Ja, das kann es.
3.A: Was ist mit der Positionierung der Leiterplatte?
F: Verwenden Sie zur Positionierung eine angepasste Vorrichtung.
4.A: Was ist die Spindel für den Inline-Leiterplattenfräser?
F: Deutschland SycoTec 4025.
5.A: Wie verpacke ich es?
F: Fräser und Reiniger werden nach dem Staubsaugen in einer separaten Holzkiste verpackt.
6.A: Ist eine Installation und Schulung vor Ort verfügbar.
F: Ja, es ist verfügbar.
7.A: Was sind Ihre Lieferbedingungen?
F: Wir akzeptieren ab Werk, FOB, CIF, DDU, DDP usw.
PCB Depaneling Router Verpackung:
Unser Service:
1. Lebenslanger technischer Support und 2 Jahre Garantie.
2. Im Falle eines Qualitätsproblems erfolgt ein kostenloser Ersatz oder eine Rückerstattung.
3. Schnelle Antwort/Feedback innerhalb von 12 Stunden
4. Ingenieure können zur Installation und Schulung in Übersee entsandt werden.
5. Solide Verpackung zur Vermeidung von Transportschäden.
