Produktdetails:
|
| Farbe: | Weiß | PWB-Material: | FR4, Aluminium |
|---|---|---|---|
| PWB-Stärke: | 0.8-3.0mm | Anwendung: | Platte des Vorsprunges PCBA |
| Schnittgenauigkeit: | ±0.05mm | Maximale PWB-Größe: | 280x320mm |
| Eigenschaft: | Kopfsteckling | Staubsauger: | 3HP/2.2KW |
| Wegewahlstückchen: | Durchmesser 0.8-2.5mm | Benutzerhandbuch: | 1pc |
| Garantie: | 2 Jahre | Vor-Ort-Installation: | ja |
| Produktname: | Router PWBs Depaneling | ||
| Markieren: | depaneling Ausrüstung PWBs,PWB-Brett-Schneider,Halb Selbst-Ausrüstung PWBs Depaneling |
||

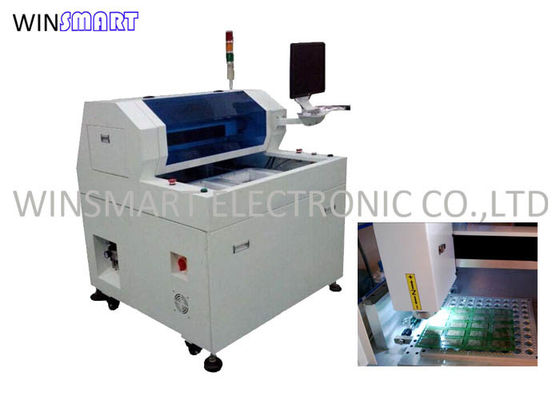

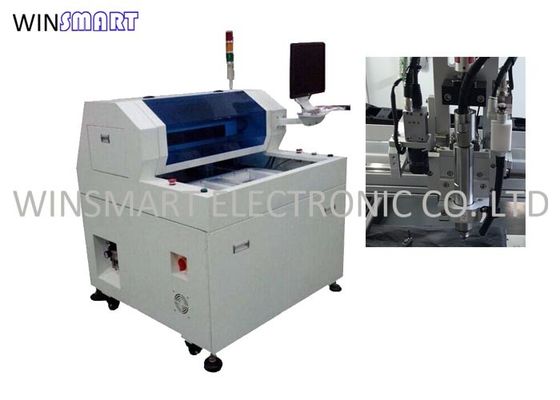

Halb-Selbst-Router-Maschine CNC-PWB-Schneidemaschine PWBs Depaneling für genaue Trennung
Router-Anwendung PWBs Depaneling:
Weitverbreitet Automobilindustrie, LED-Industrie, in der Energiequellenindustrie, in der Handyindustrie, in der Computerindustrie, in den Haushaltsgeräten, in etc.,
Router-Spezifikation PWBs Depaneling:
| I. Hardware | |
| SPINDEL | Morgen-Sternspindel (optional) |
| CCD | Linie industrielle Kameras Sonys 520 |
| LINSE | Computar EX2C |
| Schraube | TBI-Präzisionsground-ball-Schraubenimporte |
| Führer | HIWIN, das importierte lineare Führungsschiene verbreitert |
| MOTOR | Reihe JiaBao LCF |
| KARTE INPUTS/OUTPUT CONTRONL | HFC PCI-9074 |
| KARTE DES FAHRER-CONTRONL | HFC PCI-9074 |
| INPUT-/OUTPUTkarte | PCI-9074-64pcs/-38pcs |
| Statische Reinigung | STATIC-ST401A Reihe |
| Computer | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G) |
| Maschinenschnittstelle | AOC LCD17“, Logitech-Maus |
| 2. Software | |
| Kontrollsystem | Windows XP Berufs (Service3, v.3244) |
| Operation GUI | Englisches Windows XP |
| Programm redigieren | Inline |
| Visionssystem | Ausgleich CCDs AOTU |
| Kontrollsystem | Version F 1.2.88 |
Router-Parameter PWBs Depaneling:
| Gesamt | |
| Maße (W*D*H) | 1220mm*1380mm*1240mm |
| Gewicht | 450KG |
| Höhe ausgeglichen | 60~110mm |
| Manipulator | |
| Bewegungsart | JiaBao-Reihe |
| Positionierung von Wiederholbarkeit | 0.001mm |
| Achsenarbeitsbereich (maximal) | 650mm*560mm*50mm |
| Arbeitsplatz | |
| PWB-Fixierung | Standard, Spezialisierung |
| PWB-Laden/entladend | Handbuch |
| PWB-Größe (maximal) | 280*320mm |
| PWB stark (maximal) | 3.5mm |
| Fixturing | |
| Fixturing Starrheit | Besonders angefertigt machen Sie Befestigung |
| Fixturing-Fixierung | Maschinerie |
| Spindel-Motor | |
| Energie | 150W |
| Spindel | 60000rpm/min |
| Schützen Sie sich | Selbst-/Windabkühlen |
| Änderungsschneider | Spezialisierung |
| Verlegung von Fähigkeit | |
| Schnittgeschwindigkeit (Maximum) | 80mm/s |
| Fahrgeschwindigkeit (Maximum) | 2500mm/s |
| Präzision des Ausschnitts | 0.01mm |
| Vakuum-Anlage | |
| Vakuumenergie | 3.5KW WECHSELSTROM 380V |
| Vakuum | Blei |
| Dienstprogramme | |
| Energie | 2.0KW AC380V |
| Luftzufuhr | 4-6KG/cm2 |
| Programmierung | |
| Programm redigieren | Inline |
| Funktion redigieren | Linie, Bogen, circula, U-Kurve |
| Programmspeicher | HDD |
| Visionssystem | SONE-Farbe-CCD |
| Fräserausgleich | AUTO |
| Vakuumeinrichtung | AUTO |
| Operations-Monitoren | |
| Iindicator | Iindicator-Maschinenzustand |
| Werkzeugkontrolle | Automatische Entdeckungsstandzeit, der Gebrauch der Zeitprüfung |
| Motor sich schützen | Haben Sie die Überhitzung, Überlastung, Niederspannungsschutzfunktion |
| Motor über ladender Kontrolle | Haben Sie Überlastung, die Linie ist Schutzfunktion der normalen, Niederspannung |
| Verwendbare Zeit des Werkzeugs | Automatische Entdeckungsstandzeit, |
| Datenstatistik | Unterschiedliches Brettmodell, Zählung trennend, verschiedene Zählungsmethoden |
| Fehleraufzeichnung | Software notiert automatisch alles Warnungsgedächtnis von Maschinen |
| III. Genauigkeit | |
| Achsenpräzision | 0.001mm |
| Schnittgenauigkeit | 0.1mm |
| IV. Sicherheit | |
| Arbeitsbereich schützen sich | Mit vier Siegelschutz |
| Tür-Sensor | Vorder- und Rückseite Sicherheitstürmikroschalter-Sensor (optional) |
| ErfordernisSTOPP-Taste |
Router-Eigenschaften PWBs Depaneling:
1. 1.X10 Summen-im Bild macht Programmierungs-easier&increase die Genauigkeit von der Punkteinstellung.
2. Liefert Schiebetisch zwei gleichzeitig Bewegung rein und raus, um die Reißnagelzeit für bessere Produktivität zu verringern.
3. SELBSTbild des KENNZEICHEN-Ausgleichs system.CCD könnte check&simulate der Weg oder Verlegung, um unnötigen Fehler vor Ausschnitt zu verringern.
4. Hat die Verlegung der gebissenen überprüfenden und Warnungssystem Lebenszeit, um Betreiber zu erinnern, die Verlegung von Stückchen zu ändern, wenn es 120M Ausschnitt beendet. Und die Verlegung von Stückchen erste 2mm schnitt den ersten Prägepunkt, Mitte 2mm schnitt den zweiten Prägepunkt, die letzten 2mm schnitt den dritten Prägepunkt, um seine Lebenszeit zu erhöhen.
Router PWBs Depaneling andere Modelle:
PWB-Router FAQ:
1.A: Was ist Lebenszeit der Verlegung von Stückchen?
Q: 150-300 Meter.
2.A: Kann dieses Modell Aluminium-PWB-Bretter schneiden?
Q: Ja kann es.
3.A: Was über PWB-Positionierung?
Q: Gebrauch kundengebundene Spannvorrichtung für die Positionierung.
4.A: Was ist die Spindel für den Inline-PWB-Router?
Q: Deutschland SycoTec 4025.
5.A: Wie man es verpackt?
Q: Router und Reiniger wird in getrenntes Holzetui nach Vakuum verpackt.
6.A: Ist die Vor-Ort-Installation und Training, die verfügbar sind.
Q: Ja ist es verfügbar.
7.A: Was ist Ihre Lieferbedingungen?
Q: Wir nehmen Exarbeit, UHRKETTE, CIF, DDU, DDP, etc. an.
Unser Service:
1. Technische Unterstützung der Lebenszeit und 2 Jahre Garantie.
2. würden freier Ersatz oder Rückerstattung im Falle des jedes möglichen Qualitätsproblems erfolgt.
3. schnelle Antwort/Feedback innerhalb 12 Stunden
4. sind Ingenieure verfügbar gesendet zu werden, um Überseeinstallation und Training zu tun.
5. festes Verpacken, zum des Schadens am Transport zu verhindern.
