logo
Ein guter Preis.  online

Einzelheiten zu den Produkten

Zu Hause > Produkte >
depaneling Routermaschine PWBs
>

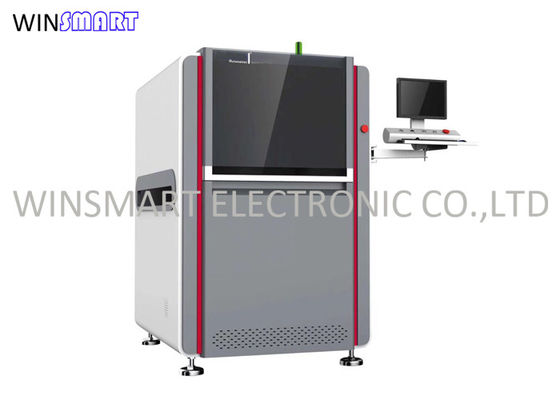

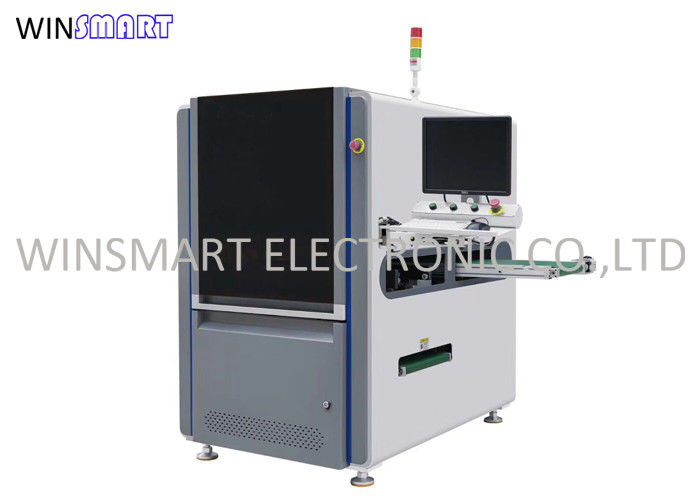

350x350mm Inline PCB Depaneling Router Maschine ohne Befestigung

350x350mm Inline PCB Depaneling Router Maschine ohne Befestigung

Markenname: Winsmart
Modellnummer: SMTIR812
MOQ: 1 Satz
Price: USD20000-80000
Verpackungsdetails: Sperrholzkiste
Zahlungsbedingungen: T/T, L/C, Western Union
Detailinformationen
Herkunftsort:
CHINA
Zertifizierung:
CE
Farbe:
grau
PCB-Material:
FR4, Aluminium
PCB-Dicke:
0,8-3,0 mm
Vorteil:
Keine Befestigungsanlage erforderlich
Präzision beim Schneiden:
±0,05 mm
Maximale PCB -Größe:
350 x 350 mm
Besonderheit:
Untergeschnitten
Produktname:
Router PWBs Depaneling
Versorgungsmaterial-Fähigkeit:
100 Sätze/Monat
Hervorheben:

SMEMA PWB-Trennzeichen-Maschine

,

AC380V PWB-Schneidemaschine

,

Selbst

Produktbeschreibung

Inline PCB Entlastungs-Routermaschine PCB-Trenner ohne Vorrichtung





Inline PCB Entlastungs-Router Übersicht:

Vollautomatisches Inline-Routersystem mit Lader und Entlader für ATE-Testlinien, Hochgeschwindigkeitsspindel, geringe Belastung zur Trennung von PCBA und Gewährleistung von Präzision und Sauberkeit, Helfer für die Massenproduktion.

Keine Vorrichtung erforderlich, bequem für den Wechsel zu verschiedenen PCBA-Anwendungen.

Wir könnten auch maßgeschneiderte Tray-Entstapler und Stapler für die automatische PCBA-Sammlung ohne menschlichen Kontakt herstellen.



Inline PCB Entlastungs-Router Details:

1. SycoTec Hochgeschwindigkeitsspindel, 80000 U/min, unterstützt automatische Reinigung und Werkzeugwechsel.

350x350mm Inline PCB Depaneling Router Maschine ohne Befestigung
2. Automatische Werkzeugerkennungsfunktion.

3. Automatische Werkzeugwechselfunktion: Wenn der Fräsbit seine eingestellte Lebensdauer erreicht hat, wechselt das System den Bit automatisch.

350x350mm Inline PCB Depaneling Router Maschine ohne Befestigung
4. Optionaler Barcode-Scanner, kleiner QR-Code ist verfügbar.

350x350mm Inline PCB Depaneling Router Maschine ohne Befestigung
5. Leer-Tray-Entstapler: Der Bediener legt neue Trays auf die Entstaplerstation, das System zieht ein neues leeres Tray ab und transportiert es zur PCBA-Entladestation.

350x350mm Inline PCB Depaneling Router Maschine ohne Befestigung
6. Voll-Tray-Stapler: Wenn das Tray mit getrennten PCBA gefüllt ist, sendet das System es zur Staplerstation, und der Bediener nimmt alle vollen Trays heraus, wenn die Menge die Einstellung erreicht.

350x350mm Inline PCB Depaneling Router Maschine ohne Befestigung

7. PCB-Schienen-Transporterband ist für die Abfallsammelschiene installiert.

350x350mm Inline PCB Depaneling Router Maschine ohne Befestigung



Inline PCB Entlastungs-Router Merkmale:

  1. Inline-Konfiguration: Inline-PCB-Entlastungs-Routermaschinen sind für die Integration in automatisierte Montagelinien konzipiert, was eine nahtlose und kontinuierliche PCB-Trennung im Herstellungsprozess ermöglicht.

  2. Hochpräzises Fräsen: Diese Maschinen verfügen über hochpräzise Fräsfunktionen, um die bestückten PCBs genau zu durchtrennen und sie in einzelne Platinen zu trennen, ohne Komponenten oder Schaltkreise zu beschädigen.

  3. Mehrere Schnittoptionen: Inline-Entlastungs-Routermaschinen können verschiedene Schnittoptionen anbieten, wie z. B. Geradliniges Fräsen, Konturfräsen und V-Nut-Schneiden, um unterschiedliche PCB-Designs und Anforderungen zu erfüllen.

  4. Automatischer Werkzeugwechsel: Einige Maschinen sind mit automatischen Werkzeugwechselsystemen ausgestattet, die einen schnellen und einfachen Wechsel zwischen verschiedenen Schneidwerkzeugen ermöglichen und die Flexibilität und Effizienz im Entlastungsprozess verbessern.

  5. Integration von Vision-Systemen: Fortschrittliche Maschinen können ein Vision-System zur Ausrichtung und Inspektion enthalten, das eine präzise Schneidung entlang vorgegebener Bahnen gewährleistet und die Gesamtgenauigkeit während des Entlastungsprozesses verbessert.

  6. Fördersystem: Ein integriertes Fördersystem hilft, die bestückten PCBs reibungslos und konstant durch den Schneidbereich zu bewegen und sorgt für eine ordnungsgemäße Ausrichtung und Positionierung für eine genaue Trennung.

  7. Steuerungssystem: Diese Maschinen werden über benutzerfreundliche Schnittstellen gesteuert, die es den Bedienern ermöglichen, Schnittparameter einzustellen, Schnitttiefen anzupassen und den Entlastungsprozess in Echtzeit zu überwachen.

  8. Sicherheitsmerkmale: Inline-PCB-Entlastungs-Routermaschinen sind mit Sicherheitsmerkmalen wie Not-Aus-Tastern, Schutzvorrichtungen und Verriegelungen ausgestattet, um Bediener zu schützen und Unfälle während des Betriebs zu verhindern.

Inline PCB Entlastungs-Router Spezifikation:

Modellnummer SMTIR812
Maschinengröße 1060(L)x1356(B)x1570(H)mm
Maschinengewicht Ca. 1000 kg
Maximale PCB-Größe 350x350mm (Standard)
PCB-Dicke 0,4-6mm
Übertragungshöhe 900±50mm
Übertragungsrichtung Links -> Rechts
Transportgeschwindigkeit 1500mm/s
Zufuhrmodus Abschnittsweise Führungsschiene
Schienenbreitenverstellung Automatisch
Kommunikationssignal SMEMA
PCB-Positionierung Obere und untere Führungsschienenklemmung
Aufnahmesystem 360-Grad-Drehspannsystem + Vakuum-Saugdüsen
Schneidspindel SycoTec 60000 U/min (Standard)
Kühltyp Selbstkühlung
Automatischer Werkzeugwechsel Ja
Bruchmesserprüfung Ja
Schneidgenauigkeit ±0,01mm
Fräsbit 0,8-3,0 Durchmesser, Rechtsdrehung
Wiederholgenauigkeit ±0,02mm
Koordinaten-Bewegungsgeschwindigkeit 1000mm/s
Entlademodus ESD-Gurt
Abfallsammelweg Ausgangsschiene
Prozedurprogrammierung Gerber-Zeichnungsimport/Bearbeitungsprogramm per Visualisierung
Luftversorgung 5-8 kg/cm2
Stromversorgung AC380V, 50/60Hz, 3KW


Vorteile des PCB-Entlastungs-Routers:

  • Erhöhte Durchsatzleistung: Durch die Integration in automatisierte Montagelinien helfen Inline-Entlastungs-Routermaschinen, den PCB-Trennungsprozess zu optimieren, was zu höherem Durchsatz und verbesserter Produktionseffizienz führt.

  • Präzision und Genauigkeit: Diese Maschinen bieten hohe Präzision und Genauigkeit beim Schneiden und stellen sicher, dass PCBs sauber und genau getrennt werden, ohne Komponenten oder Schaltkreise zu beschädigen.

  • Reduzierte Arbeitskosten: Die Automatisierung des Entlastungsprozesses mit einer Inline-Maschine reduziert den Bedarf an manueller Arbeit, was zu Kosteneinsparungen und erhöhter Produktivität in der Elektronikfertigung führt.

  • Verbesserte Qualitätskontrolle: Inline-Entlastungs-Routermaschinen tragen zu einer verbesserten Qualitätskontrolle bei, indem sie konsistent genaue und gleichmäßige PCB-Trennungen produzieren und das Risiko von Defekten im Herstellungsprozess reduzieren.

  • Flexibilität und Vielseitigkeit: Mit der Fähigkeit, verschiedene Schnittoptionen zu handhaben und sich an unterschiedliche PCB-Designs anzupassen, bieten Inline-PCB-Entlastungs-Routermaschinen Flexibilität und Vielseitigkeit, um vielfältige Fertigungsanforderungen zu erfüllen.

  • Minimierte Materialverschwendung: Durch präzises Schneiden von PCBs helfen diese Maschinen, Materialverschwendung während des Entlastungsprozesses zu minimieren, optimieren die Materialnutzung und reduzieren die Produktionskosten.

Inline-PCB-Entlastungs-Routermaschinen bieten fortschrittliche Funktionen wie hochpräzises Fräsen, Automatisierung, Integration in Montagelinien, erhöhten Durchsatz, reduzierte Arbeitskosten, verbesserte Qualitätskontrolle, Flexibilität und minimierte Materialverschwendung, was sie zu unverzichtbaren Werkzeugen für eine effiziente und genaue PCB-Trennung in der Elektronikfertigung macht.

inline PCB depaneling router machine



Anwendungen des PCB-Entlastungs-Routers:

PCB-Entlastungs-Router werden häufig zur Trennung von PCBA-Platinen nach SMT verwendet. Sie eignen sich für unregelmäßige Konturschnitte und spannungsempfindliche Platinen für die Automobil-, Medizin-, Konsumgüter-, Industrie- und Kommunikationsbranche.

Maschinennutzung in der Werkstatt des Kunden:

350x350mm Inline PCB Depaneling Router Maschine ohne Befestigung



PCB-Entlastungs-Router FAQ:

1.A: Was ist die Lebensdauer des Fräsbits?

   Q:150-300 Meter.

2.A: Kann dieses Modell Aluminium-Leiterplatten schneiden?

   Q: Ja, das kann es.

3.A: Was ist mit der PCB-Positionierung?

   Q: CCD-System zur Positionierung.

4.A: Was ist die Spindel für den Inline-PCB-Router?

   Q: Deutschland SycoTec 4033AC.

5.A: Wie wird es verpackt?

   Q: Router und Reiniger werden in separaten Holzkisten verpackt.

6.A: Ist eine Installation und Schulung vor Ort verfügbar?

   Q: Ja, das ist verfügbar.

7.A: Was sind Ihre Lieferbedingungen?

   Q: Wir akzeptieren ab Werk, FOB, CIF, DDU, DDP usw.
